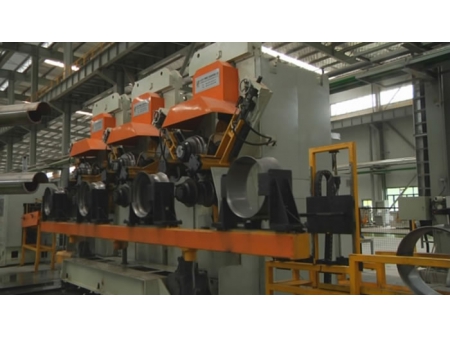

آلة تشكيل جنط عجلة السيارة

طلب عرض سعر

من نحن: http://wheelrim-machine.com/1-5-roll-forming-machine/199727/index.html

آلة تشكيل جنط عجلة السيارة يتم إستخدامها من أجل التشكيل المتماثل أو الغير متماثل لجنوط عجلة السيارة الفولاذية. تتكون هذه الآلة من آلة رئيسية، نظام نقل هيدروليكي، نظام هوائي، نظام التحكم PC ونظام التزييت.

بشكل عام، خطوط إنتاج جنوط عجلة السيارة الصغيرة وخطوط إنتاج جنوط عجلة السيارة الصغيرة تقوم بإجراء 3 عمليات من أجل إتمام التشكيل الجانبي لجنط عجلة السيارة. كل عملية تستخدم آلة واحدة من آلات التشكيل. مع ذلك، خط إنتاج الجنوط الكبير جداً يقوم بإتمام عملية تشكيل جنط عجلة السيارة من خلال 4 عمليات. العملية الرابعة تقوم بضغط الجنط إلى نمط غير منزلق.

صور العمليات للمرجع

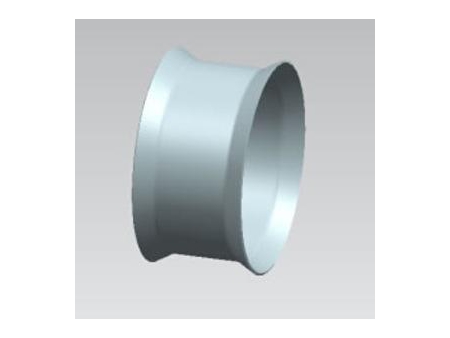

العملية الأولى:
تشكيل جنط العجلة

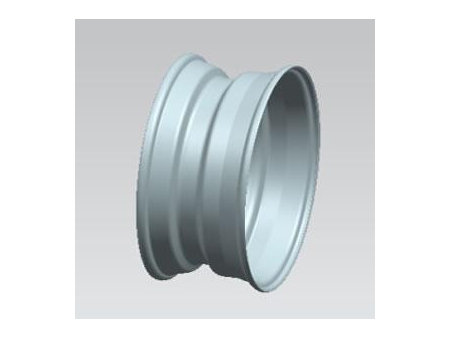

العملية الثانية:
تشكيل جنط العجلة

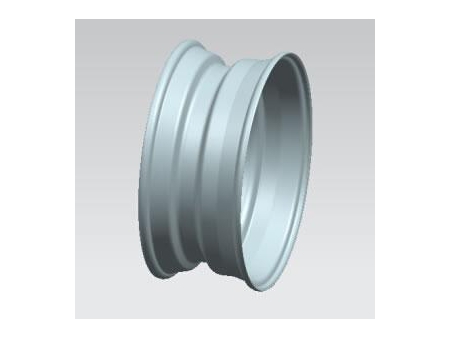

العملية الثالثة:
تشكيل جنط العجلة

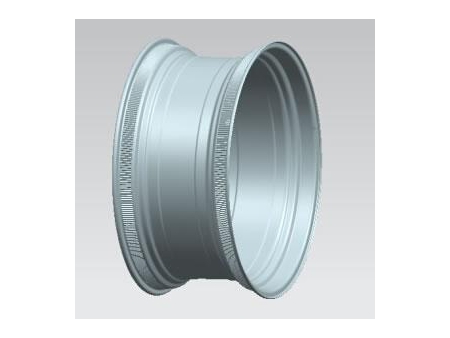

العملية الرابعة:
تشكيل نمط غير منزلق

المزايا الرئيسية
1. إن قوالب التشكيل الموجودة على هذه الآلة تأتي بتصميم سهل الفك والذي يضمن التغيير السريع للقالب، وبالتالي التحكم في عملية التغيير لكي تستغرق فقط حوالي 30 دقيقة.
2. كل من خطوط إنتاج جنط العجلة الكبيرة والصغيرة عادةً تستخدم 3 آلات تشكيل جنط عجلة السيارة التي تتشارك آلية واحدة من آليات التحميل والتفريغ الأوتوماتيكي. هذه الأنظمة تستخدم 3 عمليات و4 تصميمات الموقع، التي توفر الوقت وتحسن الكفاءة الإنتاجية.
3. التصميم المنشق أو المنفصل بين وحدة التحميل/التفريغ والآلة الرئيسية يسمح لكل من التشغيل اليدوي والأوتوماتيكي.
4. يمكن تصميم قوالب تشكيل جنط عجلة السيارة من أجل أن تكون متماثلة أو غير متماثلة وفقاً لمتطلبات التصنيع.
5. المحاور العلوية والسفلية يتم دفعها هيدروليكياً. أثناء التشكيل الجانبي لجنط عجلة السيارة، فيمكن تعديل سرعة دوران الأسطوانات العلوية والسفلية أوتوماتيكياً.
6. يمكن تعديل المحاور في إتجاهات محورية وزوايا منخفضة. هذا يجعل كل جزء من سطح الأسطوانة مضغوط بشكل موحد، وبالتالي ضمان الدقة.
7. المساحة الموجودة بين المحور العلوي والسفلي قابلة للتعديل، كما هو سرعة التغذية.
8. شوط أو حركة قضيب التوجيه المنزلق قابلة للتعديل أيضاً.

جهاز إختياري للتغيير السريع للقالب

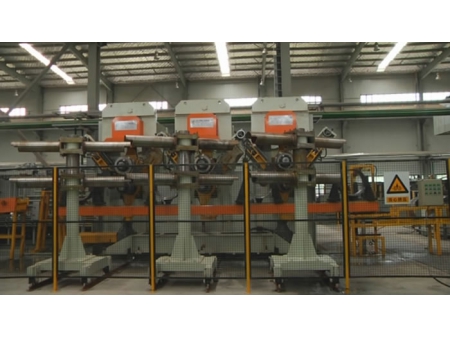

آلية تحميل وتفريغ أوتوماتيكية بتصميم ثلاث عمليات وأربع مواقع.

المعلمات الفنية الرئيسية لآلة تشكيل جنط عجلة السيارة

الرقم	المادة		المعلمات
1	النموذج		GX-23/300	GX-45/600	GX-48/800
2	قوة تشكيل جنط عجلة السيارة		230KN	400KN	500KN
3	قوة محرك النظام الهيدروليكي		62.5Kw	82.5Kw	165Kw
4	طول القالب على المحور		350mm	670mm	900mm
5	سرعة المحور العلوي والسفلي		220r/min	200r/min	200r/min
6	قطر ومواد المحور		40Cr,140mm	40Cr,200mm	40Cr,220mm
7	المساحة بين المحور العلوي والسفلي		240~380mm	340~480	380~520
8	شوط أو حركة المحور السفلي		140mm	140mm	140mm
9	المعدل القابل للتعديل لسرعة تغذية المحور السفلي		2~10mm/s	2~10mm/s	2~10mm/s
10	الزاوية المنخفضة القابلة للتعديل للمحور السفلي		-0.35°~0.17°	±0.35°	±0.35°
11	أسطوانة التوجيه المنزلقة (خطية)	الشوط أو الحركة	100mm	140mm	160mm
11	أسطوانة التوجيه المنزلقة (خطية)	الشوط أو الحركة القابلة للتعديل	50mm	50mm	50mm
12	الحد الأقصى لقطر أسطوانة التوجيه		200mm	220mm	240mm
13	الجهد الكهربائي المُقدر للمدخل		380V	380V	380V
14	التيار الكهربائي المُقدر للمدخل		62.5Kw	82.5Kw	165Kw
15	قطاع سلك الطاقة (نحاس)		مركز مفرد 70mm²(3 2)	مركز مفرد 90mm²(3 2)	مركز مفرد 180mm²(3 2)
16	إستهلاك الماء البارد الهيدروليكي		2000L /h	3000L /h	4000L /h

النموذج: GX-23/300

قوة تشكيل جنط عجلة السيارة：230KN

قوة محرك النظام الهيدروليكي：62.5Kw

طول القالب على المحور：350mm

سرعة المحور العلوي والسفلي：220r/min

قطر ومواد المحور：40Cr, 140mm

المساحة بين المحور العلوي والسفلي：240~380mm

شوط أو حركة المحور السفلي：140mm

المعدل القابل للتعديل لسرعة تغذية المحور السفلي：

الزاوية المنخفضة القابلة للتعديل للمحور السفلي：

أسطوانة التوجيه المنزلقة (خطية)：100mm (50mm الشوط أو الحركة القابلة للتعديل)

الحد الأقصى لقطر أسطوانة التوجيه：200mm

الجهد الكهربائي المُقدر للمدخل：380V

التيار الكهربائي المُقدر للمدخل：62.5Kw

قطاع سلك الطاقة (نحاس)：مركز مفرد70mm2 (3 2)

إستهلاك الماء البارد الهيدروليكي：2000L /h

النموذج: GX-45/600

قوة تشكيل جنط عجلة السيارة：400KN

قوة محرك النظام الهيدروليكي：82.5Kw

طول القالب على المحور：670mm

سرعة المحور العلوي والسفلي：200r/min

قطر ومواد المحور：40Cr, 200mm

المساحة بين المحور العلوي والسفلي：340~480

شوط أو حركة المحور السفلي：140mm

المعدل القابل للتعديل لسرعة تغذية المحور السفلي：2~10mm/s

الزاوية المنخفضة القابلة للتعديل للمحور السفلي：±0.35°

أسطوانة التوجيه المنزلقة (خطية)：140mm (50mm الشوط أو الحركة القابلة للتعديل)

الحد الأقصى لقطر أسطوانة التوجيه：220mm

الجهد الكهربائي المُقدر للمدخل：380V

التيار الكهربائي المُقدر للمدخل：82.5Kw

قطاع سلك الطاقة (نحاس)：مركز مفرد90mm2 (3 2)

إستهلاك الماء البارد الهيدروليكي：3000L /h

النموذج: GX-48/800

قوة تشكيل جنط عجلة السيارة：500KN

قوة محرك النظام الهيدروليكي：165Kw

طول القالب على المحور：900mm

سرعة المحور العلوي والسفلي：200r/min

قطر ومواد المحور：40Cr, 220mm

المساحة بين المحور العلوي والسفلي：380~520

شوط أو حركة المحور السفلي：140mm

المعدل القابل للتعديل لسرعة تغذية المحور السفلي：2~10mm/s

الزاوية المنخفضة القابلة للتعديل للمحور السفلي：±0.35°

أسطوانة التوجيه المنزلقة (خطية)：160mm (50mm الشوط أو الحركة القابلة للتعديل)

الحد الأقصى لقطر أسطوانة التوجيه：240mm

الجهد الكهربائي المُقدر للمدخل：380V

التيار الكهربائي المُقدر للمدخل：165Kw

قطاع سلك الطاقة (نحاس)：مركز مفرد180mm2 (3 2)

إستهلاك الماء البارد الهيدروليكي：4000L /h
