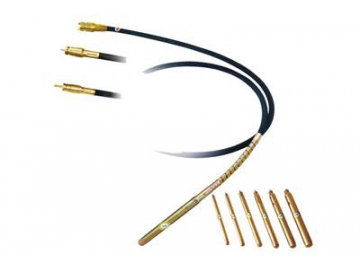

هزاز خرسانة ذو محرك في الرأس Concrete Vibrator (Motor in Head)
طلب عرض سعر
مواقع التطبيق
هزاز الخرسانة ذو محرك في الرأس من معدات الهز باهضة الثمن المستخدمة في دمك الخرسانة. هذا الهزاز لديه العديد من المميزات منها التردد العالي، الكفاءة العالية، ومستوى الضوضاء المنخفض. جهد محرك التشغيل 42 فولت، لذلك يجب توصيله مع محول للتردد. هزاز الخرسانة هذا ذو التردد العالي معروف يمستوى الأمان العالي.
ننصح باستخدام هزاز الخرسانة ذو المحرك في الرأس للاستخدام في الأماكن ذات المتطلبات والمعايير العالية المتعلقة ببيئة الأنشاء أو حماية العمال، مثل الدول الأوروبية ودول جنوب شرق آسيا.
مبدأ التصميم
رأس الهزاز (بوكر) لهزاز الخرسانة ذو المحرك في الرأسمن خلال التسمية، يعني أن هذا الهزاز يعتمد المحرك الداخلي في رأس الهزاز، لذلك المحرك يمكنه مباشرة تشغيل عمود الدوران اللامركزي لإنتاج الأهتزاز. في هذه العملية، لا يكون هناك فقودات في العزم، وكنتيجة لذلك تكون الكفاءة التشغيل أعلى ومستوى الضوضاء أقل.
مواصفات الموديلات الاختيارية
محول التردد ثلاثي الأطوار 150 هيرتز رأس الهزاز (بوكر) نوع عمود الدوران الصلب
| محول التردد ثلاثي الأطوار 150 هيرتز، فئة ZJB | رأس الهزاز (عمود الدوران الصلب)، فئة ZDN | ||||||||
| الموديل | السعة (kVA) | الدخل (Ph/Hz/V/A) | الخرج (Ph/Hz/V/A) | موديل رأس الهزاز | عدد رؤوس الهز | قطر رأس الهزاز (mm) | تردد الأهتزاز (vpm) | سعة الأهتزاز (mm) | قوة الطرد المركزي (kN) |
| ZJB150/165/4 | 16.5 | 3/50/380/24 | 3/150/48/230 | ZDN125 | 4 | 125 | 9000 | 3.4 | 20 |
| ZJB150/85/2 | 8.5 | 3/50/380/11.6 | 3/150/48/102 | ZDN125 | 2 | 125 | 9000 | 3.4 | 20 |
| ZJB150/60/2 | 6 | 3/50/380/9.2 | 3/150/48/72 | ZDN100 | 2 | 100 | 9000 | 3.2 | 13 |
| ZJB150/60/1 | 6 | 3/50/380/9.2 | 3/150/48/72 | ZDN125 | 1 | 125 | 9000 | 3.4 | 20 |
محول التردد ثلاثي الأطوار 200 هيرتز رأس الهزاز (بوكر) نوع عمود الدوران الصلب
| الموديل | السعة (kVA) | الدخل (Ph/Hz/V/A) | الخرج (Ph/Hz/V/A) | موديل رأس الهزاز | عدد رؤوس الهز | قطر رأس الهزاز (mm) | تردد الأهتزاز (vpm) | سعة الأهتزاز (mm) | قوة الطرد المركزي (kN) |
| ZJB200/185/10 | 18.5 | 3/50/380/24 | 3/200/48/252 | ZDN85 | 10 | 85 | 12000 | 1.6 | 6.6 |
| ZJB200/85/5 | 8.5 | 3/50/380/16 | 3/200/48/115 | ZDN85 | 5 | 85 | 12000 | 1.6 | 6.6 |
| ZJB200/45/2 | 4.5 | 3/50/380/8.3 | 3/200/48/54 | ZDN85 | 2 | 85 | 12000 | 1.6 | 6.6 |
| ZJB200/30/1 | 3 | 3/50/380/5.1 | 3/200/48/36 | ZDN85 | 1 | 85 | 12000 | 1.6 | 6.6 |
محول التردد ثلاثي الأطوار 200 هيرتز رأس الهزاز (بوكر) نوع عمود الدوران المرن
| محول التردد ثلاثي الأطوار 200 هيرتز، فئة ZJB | رأس الهزاز (عمود الدوران المرن)، فئة ZDN | ||||||||
| الموديل | السعة (kVA) | الدخل (Ph/Hz/V/A) | الخرج (Ph/Hz/V/A) | موديل رأس الهزاز | عدد رؤوس الهز | قطر رأس الهزاز (mm) | تردد الأهتزاز (vpm) | سعة الأهتزاز (mm) | قوة الطرد المركزي (kN) |
| ZJB200/45/4 | 4.5 | 3/50/380/8.3 | 3/200/48/54 | ZDN60 | 4 | 60 | 12000 | 2.2 | 4.5 |
| ZJB200/45/3 | 4.5 | 3/50/380/8.3 | 3/200/48/54 | ZDN70 | 3 | 70 | 12000 | 1.6 | 5.8 |
| ZJB200/30/3 | 3 | 3/50/380/5.1 | 3/200/48/36 | ZDN60 | 3 | 60 | 12000 | 2.2 | 4.5 |
| ZJB200/30/2 | 3 | 3/50/380/5.1 | 3/200/48/36 | ZDN70 | 2 | 70 | 12000 | 1.6 | 5.8 |
| ZJB200/18/3 | 1.8 | 3/50/380/3.4 | 3/200/48/23 | ZDN35 | 3 | 35 | 12000 | 1.8 | 1 |
| ZJB200/18/2 | 1.8 | 3/50/380/3.4 | 3/200/48/23 | ZDN60 | 2 | 60 | 12000 | 2.2 | 4.5 |
| ZJB200/18/1 | 1.8 | 3/50/380/3.4 | 3/200/48/23 | ZDN70 | 1 | 70 | 12000 | 1.6 | 5.8 |
| ZJB200/12/2 | 1.2 | 3/50/380/2.2 | 3/200/48/15 | ZDN35 | 2 | 35 | 12000 | 1.8 | 1 |
| ZJB200/12/1 | 1.2 | 3/50/380/2.2 | 3/200/48/15 | ZDN60 | 1 | 60 | 12000 | 2.2 | 4.5 |
محول التردد احادي الطور 200 هيرتز رأس الهزاز (بوكر) نوع عمود الدوران المرن
| محول التردد احادي الطور 200 هيرتز، فئة ZJB | رأس الهزاز (عمود الدوران المرن)، فئة ZDN | ||||||||
| الموديل | السعة (kVA) | الدخل (Ph/Hz/V/A) | الخرج (Ph/Hz/V/A) | موديل رأس الهزاز | عدد رؤوس الهز | قطر رأس الهزاز (mm) | تردد الأهتزاز (vpm) | سعة الأهتزاز (mm) | قوة الطرد المركزي (kN) |
| ZJB200/25/2-D | 2.5 | 1/50/220/5.7 | 3/200/48/25 | ZDN35 | 2 | 35 | 12000 | 1.8 | 1 |
| ZJB200/25/1-D | 2.5 | 1/50/220/5.7 | 3/200/48/25 | ZDN60 | 1 | 60 | 12000 | 2.2 | 4.5 |
| ZJB200/11/1-D | 1.1 | 1/50/220/2.8 | 3/200/48/11 | ZDN35 | 1 | 35 | 12000 | 1.8 | 1 |
محول التردد مع محرك ديزل رأس الهزاز (بوكر) نوع عمود الدوران المرن
| الموديل | السعة (kVA) | الدخل (Ph/Hz/V/A) | موديل رأس الهزاز | عدد رؤوس الهز | قطر رأس الهزاز (mm) | تردد الأهتزاز (vpm) | سعة الأهتزاز (mm) | قوة الطرد المركزي (kN) |
| ZJB200/25/2-C | 2.5 | 3/200/48/30 | ZDN50 | 2 | 50 | 12000 | 2 | 3.5 |
| ZJB200/25/1-C | 2.5 | 3/200/48/30 | ZDN70 | 1 | 70 | 12000 | 1.6 | 5.8 |
محول التردد مع محرك بنزين رأس الهزاز (بوكر) نوع عمود الدوران المرن
| محول التردد مع محرك بنزين، فئة ZJB | رأس الهزاز (عمود الدوران المرن)، فئة ZDN | |||||||
| الموديل | السعة (kVA) | الدخل (Ph/Hz/V/A) | موديل رأس الهزاز | عدد رؤوس الهز | قطر رأس الهزاز (mm) | تردد الأهتزاز (vpm) | سعة الأهتزاز (mm) | قوة الطرد المركزي (kN) |
| ZJB200/25/2-Q | 2.5 | 3/200/48/30 | ZDN50 | 2 | 50 | 12000 | 2 | 3.5 |
| ZJB200/25/1-Q | 2.5 | 3/200/48/30 | ZDN70 | 1 | 70 | 12000 | 1.6 | 5.8 |
محول التردد الإلكتروني رأس الهزاز (بوكر) نوع عمود الدوران المرن
| محول التردد الإلكتروني، فئة ZJB | رأس الهزاز (عمود الدوران المرن)، فئة ZDN | ||||||||
| الموديل | السعة (kVA) | الدخل (Ph/Hz/V/A) | الخرج (Ph/Hz/V/A) | موديل رأس الهزاز | عدد رؤوس الهز | قطر رأس الهزاز (mm) | تردد الأهتزاز (vpm) | سعة الأهتزاز (mm) | قوة الطرد المركزي (kN) |
| ZEB200/165/10 | 16.5 | 3/50/380/14 | 3/200/48/136 | ZDN50 | 10 | 50 | 12000 | 2 | 3.5 |
| ZEB200/165/6 | 16.5 | 3/50/380/14 | 3/200/48/136 | ZDN65 | 6 | 65 | 12000 | 2.4 | 5.5 |
| ZEB200/68/4 | 6.8 | 3/50/380/6.0 | 3/200/48/80 | ZDN65 | 4 | 65 | 12000 | 2.4 | 5.5 |
| ZEB200/56/3 | 5.6 | 3/50/380/5.5 | 3/200/48/65 | ZDN65 | 3 | 65 | 12000 | 2.4 | 5.5 |
| ZEB200/30/2 | 3 | 3/50/380/4.5 | 3/200/48/36 | ZDN50 | 2 | 50 | 12000 | 2 | 3.5 |
مكونات هزاز الخرسانة ذو محرك في الرأس
