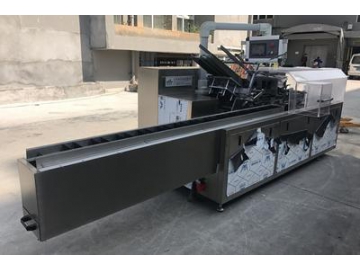

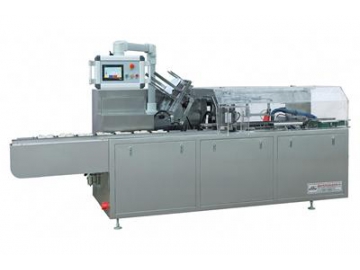

ماكينة تعبئة في علب كرتونية KXZ-250B
مقدمة
ماكينة تعبئة في علب كرتونية KXZ-250B مناسبة لتعبئة بطول (من 100 إلى 350) مم× عرض (من100 إلى 250) مم× إرتفاع (من 20 إلى 100) مم، الحجم الخاص يمكن تخصيصه حسب طلب العملاء.
ماكينة التعبئة والتغليف هذه هي واحدة من المنتجات المطورة حديثاً. يمكنها تعبئة سلع كبيرة وفقاً للإحتياجات المختلفة التي تشمل الأدوية المتنوعة، قطع غيار السيارات، الأغذية، مستحضرات التجميل والسلع الاستهلاكية الأخرى. ويمكنها أيضاً فتح الكرتون آلياً، تعبئة الكرتون وإحكام القفل.
ماكينة التعبئة في علب كرتونية يمكن استخدامها بشكل مستقل أو بدمجها في خط إنتاج إلى جانب ماكينة تعبئة المنتجات المغلفة بالبليستر، ماكينة لصق كرتون بالغراء المنصهر والأجهزة الأخرى.
الخصائص
- ماكينة التعبئة في العلب الكرتونية تتوافق مع المعايير للعديد من الصناعات.
- كل المكونات الكهربائية مستوردة من مصادر موثوقة في اليابات، فرنسا، كوريا وغيرها، وهي مستقرة ومتينة.
- الماكينة تقوم بتغذية المواد، فتح الكراتين، تعبئة السلع، إحكام الغلق وإزالة الفضلات أوتوماتيكياً. التركيبة مقبولة وسهلة التشغيل.
- الماكينة تعتمد نظام PLC وواجهة الاستخدام لكي تضبط السرعة عن طريق محول التردد غير المتدرج. تعمل الماكينة بنمط تشغيل آلي عالي وسهولة في الضبط والتشغيل.
- تقوم بإقاف التشغيل آلياً في حالة زيادة التحميل، وهذا يحقق ضمان الأمان والسلامة للمشغلين والماكينة.
- الحزمة الفارغة أو الكرتون بدون كتيب الإرشادات يمكن إزالتها لتفادي الكراتيت الفارغة (بدون تعبئة). وهذا يضمن جودة تعبئة المنتجات النهائية.
- الماكينة بالكامل تعمل يتزامن إلكتروني عالي، مما يجعل من التشغيل أكثر إنتظام، وإتزان.
- ماكينة التعبئة والتغليف تعادل ما يقوم به من 15 إلى 20 شخص بطرق التعبئة اليدوية التقليدية.
- قاعدة الماكينة الكلية جهزت بلوح قاعدة ملولب، مع إمكانية ضبط الإرتفاع.
-
وحدات التحميل
-

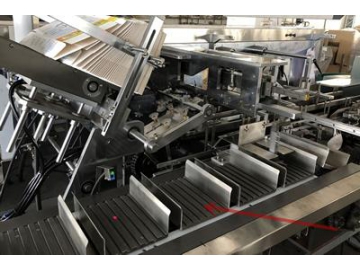

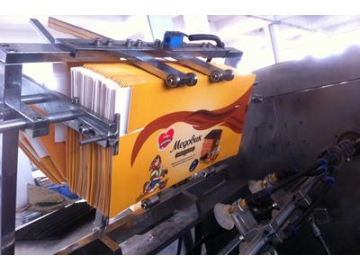

وحدة تخزين الكرتون وهي المكان الذي يخزن فيه الكرتون. يمكنها تخزين عدد كبير من الكرتونات في وقت واحد ويمكن ضبطها يدوياً وفقاً للاحجام المختلفة المطلوب تعبئتها.
-

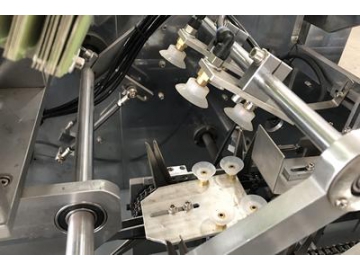

قدح الامتصاص الثنائي يفتح الكرتون بدقة وسرعة. وسوف يرسل الكرتون إلى قاع قدح الامتصاص، وبعد ذلك وضعه في السلسلة.
-

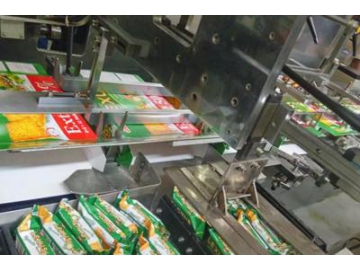

وحدة دفع المواد يمكنها دفع المواد بإنتظام وتعبئة السلع بثباث.
-

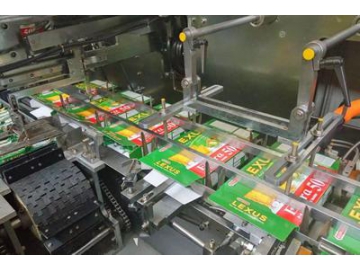

وحدة قفل الطرف المطوي الداخلي يمكنها غلق الجانبين للكرتون بعد وضع السلعة داخلها.
-

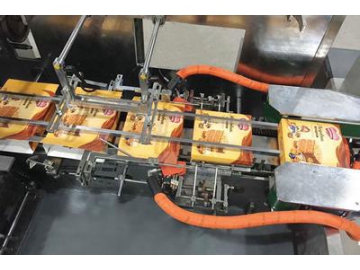

جهاز إحكام الغلق يدعم الطرف المطوي الخارجي ويقفل على المواد داخل الكرتون بإنتظام وبمظهر جيد.
-

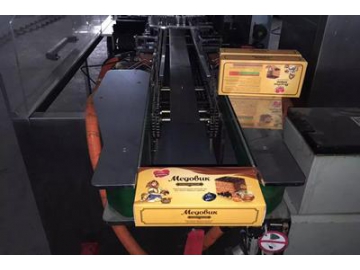

وحدة الخرج تنقل الكراتين التي تم تعبئتها وإزالة غير المؤهلة منها بتوازن. وهي تضمن جودة التعبئة للكراتين النهائية. الكراتين التي تم تعبئتها تكون مؤهلة وذات مظهر جيد.
-

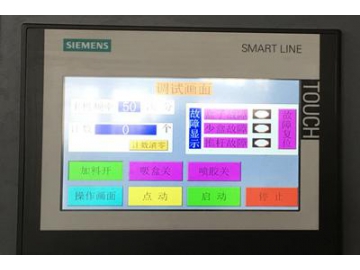

شاشة اللمس Siemens الألمانية لديها وظيفة مستقرة وسهولة التشغيل.
-
جهاز الحماية من زيادة التحميل يحافظ على تعبئة السلع بأمان في الكرتون.
-

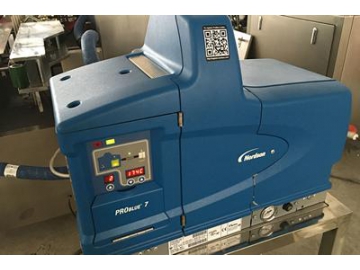

وحدة صهر المادة اللاصقة Nordson الإمريكية. رش الغراء اللاصق سريع ومستقر، قوي وغير سام.
| سرعة التعبئة | 30-80 cartons/min |
| قياس التعبئة | L(100-350)mm×W(100-250)mm×H(20-100)mm (القياس الخاص يمكن تخصيصه حسب الطلب) |
| متطلبات الكرتون اللازم للتعبئة | 250-450g/㎡ (وفقاً لقياس الحزة المراد تعبئتها) |
| قدرة المحرك | 1.5kw |
| مصدر الطاقة الكهربائية | 380V 50HZ |
| أقصى ضوضاء | 75dB |
| أقل ضغط هواء | 0.6Mpa |
| استهلاك الهواء | 120-160L/min |
| الأبعاد الكلية | L3500mm×W1350mm×H1900mm |
| الوزن | 1500Kg |
مدى التطبيقات
- تعبئة وتغليف القرطاسيات: الأقلام، الطباشير، ألوان الشمع، الدباسة، أوراق اللعب، عجينة الحبر، مكعبات التركيب.
- تعبئة وتغليف المستحضرات الصيدلانية: المشروب العلاجي، زجاجة الدواء، القارورة، الحبوب المكيسة، لصقات خفض الحرارة، الخ.
- تعبئة وتغليف الأغذية: المثلجات، بسكويت رول ويفر، البسكويت، الشوكولاتة، المعجنات، القهوة المكيسة، أكياس الشاي، الخ.
- تعبئة وتغليف السلع الأساسية: معجون الأسنان، مستحضرات التجميل، الروائح، اقنعة العناية بالوجه، لصقات خفض الحرارة، الواقيات الجنسية، أشرطة اختبار الحمل، المبيدات الحشرية المنزلية.
- تعبئة وتغليف السلع القابلة للكسر: كراسي التحميل (رومان البلي)، اللمبة، المفاتيح الكهربائية، المقابس الكهربائية،المرحلات الكهربائية، الشواحن، الخ.
- تعبئة وتغليف قطع غيار السيارات: شمعة الأشعال، الفلاتر، حلقات منع التسرب للمكبس، مصابيح السيارات، أجهزة السيارة، الصمامات وغيرها.
- تعبئة وتغليف المناديل الورقية: المناديل الورقية، صمام، حشوة وقائية، ضمادات قطنية، الخ.
قائمة الأجزاء الرئيسية
| البند | الاسم | الموديل والمواصفات | المنشأ | الكمية |
| 1. | نظام PLC | CPIE-N30DT-D | Japan Omron | 1 |
| 2. | نموذج تمديد PLC | CPIE-C1F11 | 1 | |
| 3. | شاشة لمس | NB7W-TWOOB | 1 | |
| 4. | عاكس (مبدل) | 3G3JZ-A4015 | 1 | |
| 5. | مستشعر كهروضوئي | SICK 121 | SICK | 4 |
| 6. | المحرك | CH-1500-10S 1.5KW | Taiwan CPG | 1 |
| 7. | صندوق غاطس | 0S83-4L-180 | Zhejiang | 1 |
| 8. | الزر | XB2 | France Schneider | 3 |
| 9. | توقف الطوارئ | ZB2 BC4D | 1 | |
| 10. | 5 مرحلات | Zhejiang | 1 | |
| 11. | 8 ترانزستور | 1 | ||
| 12. | صمام بملف لولبي | 4V210-08 | AirTAC | 2 |
| 13. | فلتر هواء \ منظم | BFR-2000 | 1 | |

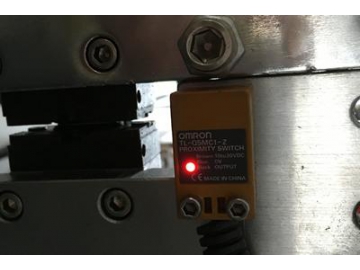

| 14. | مفتاح تقاربي | TL-Q5MC1 | Japan Omron | 2 |
| 15. | قرص الشفط | VF-30 | Korea | 2 |
| 16. | مولد ضغط التفريغ (التخلخل) | ABM20-C | SMC | 1 |
| 17. | موصل AC | LC1E3210M5N | France Schneider | 1 |
| 18. | مصدرالطاقة بالتحويل | PMC-24V 050V | DELTA | 1 |
| 19. | قاطع هوائي | 3P32A 1P10A | France Schneider | Each1 |
| 20. | جهاز وضع الكود | B-ZSP3806E2C | Japan Omron | 1 |
| 21. | الغلاف | الفولاذ المقاوم للصدأ | Shanghai | 1 SET |

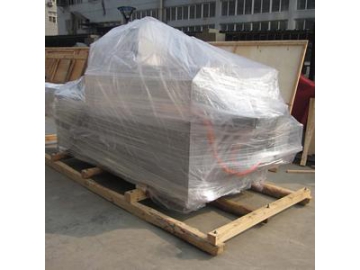

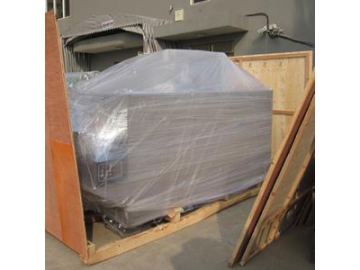

استخدام الحبال بكل أنواعها جيد، بينما السلاسل المعدنية والكوابل الفولاذية يجب عد استخدامها. كل الأجزاء البارزة للماكينة يجب ربطها بالحبل، وسطح الماكينة يجب حمايته بمادة مرنة مثل المطاط أو الأسفنج. اللوح الصلب يحتاج لإحكام كل الماكينة.
التركيب
- ماكينات تعبئة وتغليف بالعلب الكرتونية هي نوع من معدات التعبئة والتغليف. يمكنها تركيبها في داخل المباتي مع التهوئة الجيدة والإضاءة الكافية.
- مسافة الفراغ حوالي 1.5 متر مطولبة حول الماكينة لكي تعطي مساحة للتشغيل والصيانة.
- مطلوب مصدر الطاقة الكهربائية 380 فولت، 50 هيرتز، ثلاثي الطور.
- يجب تركيبها على أرضية مسطحة نسبياً. بعد التركيب، ميزان مستوى الماكينة يجب التأكد من عن طريق ميزان الماء. عندما لا تكون الماكينة موزونة، يجب ضبط القواعد الأربعة للماكينة للحفاظ على المستوى.
- كل جزء يجب التأكد من أنه لم يرتخي بعد التركيب. أي خطأ يجب أن يستبعد في أسرع وقت ممكن. للحماية من الصدأ، الماكينة يتم تشحيمها قبل الشحن. وبذلك التشحيم الزائد على سطح الماكينة يجب تنظيفه قبل تشغيل الماكينة. بعد ذلك، مطلوب تزييت الأجزاء المهمة.
الصيانة
- ضرورة المحافظ على الماكينة نظيفة، الأجزاء الدوارة يجب تنظيفها وتشحيمها باستمرار.
- الحدبة (أسطوانة نقل الحركة) وسلاسل النقل يجب تشحيمها في فترة من 15 إلى 40 ساعة. زيت المحرك ننصح بالعلامة 50
- (اللزوجة الحركية حوالي 7~53mm2/S50℃ ). أجزاء تعشيق التروس يجب تشحيمها كل ثلاث أشهر وننصع الشحم الألباني (ZG-1 or ZG-2).
- السير المسنن وحزام التدوير يجب ملامسته للشحم لغرض إطالة عمر التشغيل.
- للتأكد من التشغيل المنتظم والمستقر للماكينة، يجب إيقاف العمل مل ثلاث شهور والتأكد من الشد لسلسلة النقل وأجزاء النقل. عندما يكون من الضروري، يجب عليك ضبط وإحكام الأجزاء الرئيسية.
- أي عطل يحدث للماكينة يجب التعامل بحذر وعناية من قبل ميكانيكي مهني. لتفادي الضرر لأي جزء من الماكينة، التفكيك بنفسك غير ممكن.
