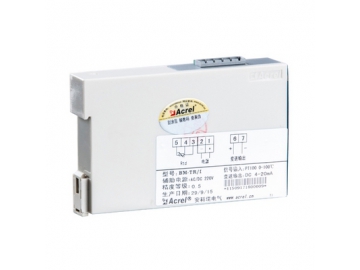

وحدة عزل الإشارة التناظرية Analog Signal Isolator

طلب عرض سعر

من نحن: http://fslautolight.asia/product-3-1-p21w-signal-lamp-ae/148024/index.html

توفر وحدة عزل الإشارة التناظرية العزل لتيار الدخل DC للقناة الأحادية أو أشارة الجهد، وتحويلها إلى إشارتي خرج تناظرية معزولة. يمكنها العمل مع محول الإشارة لتوليد قناة الإشارة لأجهزة البرمجة أو قنوات الإشارة الأخرى الموصلة مع دليل إشارة المجال. وفقاً لقناة الإشارة الوحيد لإشارة الدخل، وحدة عزل الإشارة التناظرية تجعل من أنخفاض الجهد الثابت يصل إلى 3.5 فولت، وبدون تأثرها بالأحمال. جهد العزل للمقرن الكهروضوئي يصل إلى 2 كيلو فولت.

المواصفات

البارامترات الفنية		المؤشر
الدخل	النطاق	التيار: من 4 إلى 20 ملي أمبير، من 0 إلى 1 ملي أمبير، من0 إلى 20 ملي أمبير الجهد: من 0 إلى 75 ملي فولت DC، من 0 إلى 5 فولت، من 0 إلى 10 فولت، من 0 إلى 300 فولت
	المعاوقة	متغير، الهبوط في الجهد يصل إلى 3.5 فولت
	زيادة الحمل	التيار: 100 ملي أمبير أو 1 وات الجهد: 50 فولت عند من 0 إلى 10 فولت
الخرج	النطاق	دائرة واحدة: من 4 إلى 20 ملي أمبير DC؛ الدائرة الأخرى: من 4 إلى 20 ملي أمبير DC أو من 0 إلى 5 فولت DC
	الحمل	التيار: لا يزيد عن 500 أوم؛ الجهد: لا يقل عن 1 كيلو أوم
	ضبط قراءة الصفر	15%
	ضبط المدى	15%
	الحماية	الحماية من دائرة القصر
مصدر الطاقة الكهربائة	القيمة والنطاق الاسمي	24 فولت DC (كبديل من 18 إلى 36 فولت DC)
الأخرى	الدقة \ الخطية	أقصى قيمة 5% للمدى الكامل
	تأثير درجة الحرارة	لا تزيد 200 جزء من المليون لكل درجة مئوية
	زمن الاستجابة	لا تزيد عن 400 ملي ثانية
	جهد العزل	2 كيلو فولت بين الدخل وكل خرج وبين مصدر الطاقة الكهرباية إلى الخرج
	درجة حرارة التشغيل \ التخزين	من 10 درجة مئوية 55 درجة مئوية \ من -25 إلى 70 درجة مئوية
	طريقة التركيب	مع سكة التوجيه TS35
