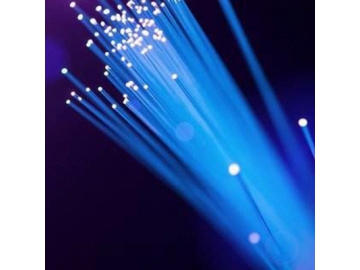

ليف ضوئي أحادي النمط غير حساس للالتواء G.657.A1 Bend Insensitive Single-mode Optical Fiber

طلب عرض سعر

من نحن: http://lasercut-group.ae/2-10-fiber-laser-cutting-machine.html

مقارنة ها النوع من الألياف الضوئية مع الألياف الضوئية أحادية النمط، فإن الميزة الأكثر أهمية لليف الضوئي G657 هي عدم حساسيتها للالتواء، وهذا يعني أن فقودات الالتواء تكون صغيرة نسبياً. ليف الفايبر G.657.A1 لديه أقل نصف قطر التواء 10 مم ومتوافق تماماً مع الليف الضوئي أحادي النمط G.652.

الخصائص

يتوافق ويفوق المتطلبات الفنية لـ ITU-T G.652.D/G.657.A1؛
الأداء الممتاز لمقاومة الالتواء؛
التوافق الكامل مع الليف الضوئي ذو النمط الأحادي G.652، وانتقال كامل النطاق من 1260 نانومتر إلى 1626 نانومتر؛
يتوافق نمط تشتت الاستقطاب المنخفض "PMD" مع متطلبات النقل بسرعة عالية ولمسافة طويلة؛
بارامترات مقاومة الكلال تضمن العمر الافتراضي الطويل عند أنصاف أقطار الالتواء االصغيرة.

التطبيق

هذا النوع من الألياف الضوئية قابل للتطبيق لكل التركيبات المختلفة للكابلات البصرية، التوجه الضوئي ذو السرعة العالية FTTH، كابلات الألياف الضوئية بمتطلبات أنصاف أقطار التواء صغيرة، أجهزة الألياف الضوئية، الخ.

المواصفات الفنية

النوع	الخواص			G.657.A1
النوع	الخواص			القياسي
المواصفات الهندسية	معامل التوهين (اضمحلال)		1310 نانومتر	≤0.35
			1383 نانومتر (تقادم بتأثير الهيدروجين)	≤0.35
			1550 نانومتر	≤0.21
			1625 نانومتر	≤0.23
	التوهين غير المنتظم		1310 نانومتر، 1550 نانومتر	≤0.03
	انقطاع التوهين		1310 نانومتر، 1550 نانومتر	≤0.03
	خصائص الطول الموجي للتوهين		من 1288 إلى 1330 نانومتر	≤0.05
	خصائص الطول الموجي للتوهين		من 1525 إلى 1575 نانومتر	≤0.05
	خصائص التشتت		الطول الموجي ذو التشتت الصفري	1300~1324
			انحدار التشتت الصفري	≤0.092
			من 1288 إلى 1339 نانومتر	≤3.5
			من 1271 إلى 1360 نانومتر	≤5.3
			1550 نانومتر	≤18
			1625 نانومتر	≤22
	ألياف PMD			≤0.1
	طول موجة القطع لليف الضوئي			≤1260
	فقد الانحناء الكلي (10 دوائر، 30 مم)		1550 نانومتر	≤0.25dB
	(10 دوائر، 30 مم)		1625 نانومتر	≤1dB
	(دائرة واحدة، 20 مم)		1550 نانومتر	≤0.75dB
	(دائرة واحدة، 20 مم)		1625 نانومتر	≤1.5dB
	(دائرة واحدة، 15 مم)		1550 نانومتر	-
	(دائرة واحدة، 15 مم)		1625 نانومتر	-
	MFD		1310 نانومتر	9.2±0.4
مواصفات القياس	انحناء الكبل			≥4.0
	قطر الغلاف العاكس			125 ± 0.7
	خطأ تمركز القلب \ الغلاف العاكس			≤0.5
	عدم انتظام استدارة الغلاف العاكس			≤1.0%
	قطر الغلاف الواقي			245± 10
	خطأ تمركز الغلاف العاكس \ الغلاف الواقي			≤12
	عدم انتظام استدارة الغلاف الواقي			≤6%
المواصفات الميكانيكية		إجهاد اختبار الصمود		≥1.05%
		قوة الشد (مسافة 10 متر)	نسبة احتمالية كسر ويبر (Weber) 15 %	2.76
		قوة الشد (مسافة 10 متر)	نسبة احتمالية كسر ويبر (Weber) 50 %	3.45
		معامل مقاومة الكلال Nd		≥ 20
		قوة الشريط ( الذروة) N		1.0~8.9
		قوة الشريط ( المتوسطة) N		1.0~5.0
المواصفات البيئية		التوهين الإضافي لدورة درجة الحرارة (من -60 إلى 85 درجة مئوية) ديسبل لكل كيلو متر @ 1310 نانومتر، 1550 نانومتر، 1625 نانومتر		≤ 0.05
		التقادم الحراري الرطب ( 85±2 درجة مئوية، 85%RH، 30 يوم) ديسبل لكل كيلو متر @ 1310 نانومتر، 1550 نانومتر، 1625 نانومتر		≤ 0.05
		التقادم الحراري العالي (85±2 درجة مئوية، 30 يوم) ديسبل لكل كيلو متر @ 1310 نانومتر، 1550 نانومتر، 1625 نانومتر		≤ 0.05
		التوهين الإضافي بالغمر بالماء (13±2 درجة مئوية، 30 يوم) ديسبل لكل كيلو متر @ 1310 نانومتر، 1550 نانومتر، 1625 نانومتر		≤ 0.05
