خط إنتاج صناديق كرتون آلي بسرعة عالية (طباعة فلكسو، تحزيز، قطع بالقوالب) Auto High Speed Flexo Printer Slotter Die Cutter Stacker
طلب عرض سعر
من نحن: http://jlcartonmachine.asia/1-3-auto-high-speed-flexo-printer-slotter-die-cutter-stacker.html
خط صناعة تحويل الكرتون المضلع يجمع الطباعة، تحزيز، القطع بالقوالب والتكديس
الوصف
تم تصميم خط إنتاج صناديق كرتون آلي بسرعة عالية (طباعة فلكسو، تحزيز، قطع بالقوالب) هذه لتلبية المتطلبات العالية والأداء الموثوق، وتتميز بسهولة تشغيلها ويمكنها إكمال الإعداد، التعديلات، التنفيذ، الاستبدال ووظائف الذاكرة بسرعة مع عرض دقيق للبيانات.
يجمع بين وظائف الطباعة، التحزيز، القطع بالقوالب (أسطمبات التكسير)، والتكديس، ويعمل بسرعة مذهلة تصل إلى 150 قطعة في الدقيقة، مما يعزز كفاءة الإنتاج في تصنيع الورق بشكل كبير.
لا تعمل ماكينة صناعة تحويل الكرتون هذه على تعزيز الإنتاجية فحسب، بل تضمن أيضاً جودة مستقرة، مما يجعلها أصلاً مهمة لخطوط إنتاج الكرتون الحديثة.
الخصائص
- جميع بكرات التشغيل مصنوعة من الفولاذ ذو الجودة العالية، مطلية بالكروم، ومصقولة لتحقيق المتانة والتشغيل السلس
- تستخدم بكرة التشغيل الرئيسية اتصالاً بدون مفتاح لتقليل الفجوات، مما يضمن طباعة دقيقة
- يحافظ نظام موازنة الزيت الآلي على مستويات زيت جميع الوحدات متساوية
- يتميز بنظام التحكم PLC مع إعادة ضبط المصنع الآلي ووظائف الذاكرة
- يمكن للعملاء الاختيار بين أسطوانات أنيلوكس الفولاذية أو الخزفية، مع أنماط مصممة خصيصاً لتلبية الاحتياجات الخاصة
المواصفات
| الموديل | |||||
| أقصى سرعة للماكينة (لوح كرتوني في الدقيقة) | 150 | 150 | 150 | 150 | 150 |
| سرعة الطباعة الاقتصادية (لوح كرتوني في الدقيقة) | 120 | 120 | 120 | 120 | 120 |
| أقصى قياس للوح الكرتوني (مم) | 950×2000 | 950×2200 | 950×2400 | 1270×2400 | 1270×2600 |
| أدنى قياس للوح الكرتوني (مم) | 260×500 | 260×500 | 260×500 | 350×800 | 350×800 |
| أدنى مسافة للتحزيز (السكين الأمامي) (مم) | 140×140×140×140 | 150×150×150×150 | |||
| أدنى مسافة للتحزيز (السكين الخلفي) (مم) | 260×60×260×60 | 280×60×280×60 | |||
| أقصى عمق للحز (مم) | 240 | 240 | 240 | 300 | 300 |
| قياس اللوح الكرتوني مع وحدة التغذية الوثبية (مم) | 1200×2000 | 1200×2200 | 1200×2400 | 1500×2400 | 1500×2600 |
| أقصى قياس للطباعة (مم) | 950×1800 | 950×2000 | 950×2200 | 1300×2200 | 1300×2400 |
| سمك لوح الطباعة القياسي (مم) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
المكونات الرئيسية
-
وحدة التغذية
- يستخدم بكرات لا تسبب التلف ووحدة الفراغ المساعدة لتغذية الورق المقوى بسلاسة، مما يعزز مظهر التغذية. يمكن ضبط تدفق الهواء وفقاً لانحناء الورق المقوى.
- مجهزة بآليات للتغذية المستمرة أو المتقطعة وعد صفائح الكرتون
- يتميز بوجود بكرات مطاطية مزدوجة مع أخاديد لمنع الضغط الزائد وضمان التغذية السلسة
- مزود بنظام تخميد الأسطوانة للتغذية الدقيقة، وهو مفيد بشكل خاص عند التعامل مع فجوات التغذية الأصغر حيث لا يمكن اكتشاف صلابة الورق المقوى
- تتضمن فرشاة لإزالة الغبار مع مروحة شفط مرفقة، قابلة للتعديل بناء على حجم الورق المقوى
- يسمح بضبط كميات الإنتاج، مع وظيعة التنبيه الآلي بمجرد الوصول إلى الكمية المحددة
-
وحدة الطباعة
- يستخدم بكرات بدون فجوات مصقولة السطح ومتوازنة ومطلية بالكروم لضمان التشغيل السلس والمستقر
- مزود بنظام تغيير سريع للألواح، يتم التحكم فيه بواسطة مفتاح دواسة القدم لسهولة حركة الأسطوانة للأمام والخلف
- تركيبات ذاتية القفل لضبط الفجوات بين أسطوانة التغذية، أسطوانة الضغط، أسطوانة الغراء، وأسطوانة أنيلوكس
- يستخدم مضخة غشائية هوائية لتدوير الحبر آلياً والتنظيف على أساس مائي
- تتضمن وظيفة ذاكرة التنظيف التي تعيد بكرة الطباعة إلى موضعها الأصلي بعد التنظيف
-
وحدة التحزيز والتجعيد
- تتضمن بكرات الضغط الأولي لمنع تشقق الورق المقوى أثناء عملية الطي، مما يضمن الحصول على لمسة نهائية ناعمة
- يتميز بوجود بكرة واحدة ذات شفرات مزدوجة لتحقيق التحزيز الفعال، ويمكن ضبط ارتفاع الكرتون باستخدام نظام PLC من خلال مدخلات كهربائية، مع شاشة تعمل باللمس اختيارية للتحكم بشكل أسهل
- يتم ضبط شفرات الحز وبكرات الطي أفقياً باستخدام نظام مزامنة كهربائي، مما يضمن محاذاة دقيقة ونتائج متسقة
- تم تضمين آلية منع التصادم لضبط الارتفاع، مما يحمي ماكينة طباعة فلكسو من التلف
- مصنوعة من الفولاذ السبائكي، شفرات التقطيع على شكل أسنان المنشار المعالجة حرارياً والمصقولة لتحقيق متانة فائقة وحدة ودقة عاليتين.
-
وحدة القطع بالقوالب (أسطمبات التكسير)
- تستخدم وحدة القطع بالقالب نظام التحكم PLC والضبط الكهربائي بزاوية 360 درجة لمرحلة القطع بالقالب. يسمح النظام بإدخال بيانات الضبط وفقاً للأخطاء ويمكن تعديلها أثناء تشغيل آلة إنتاج الكرتون المضلع (المموج) أو إيقافها. يتوفر ظام التحكم PLC اختياري مع شاشة تعمل باللمس للتحكم بشكل أسهل.
- يتميز ضبط الفجوة بين الأسطوانة المطاطية والأسطوانة أسطمبات التكسير بتركيبة ذاتية القفل. يستخدم أسطوانة لإجراء تعديلات سريعة وواسعة النطاق، مما يقلل من تآكل المطاط ويطيل عمر المطاط
-

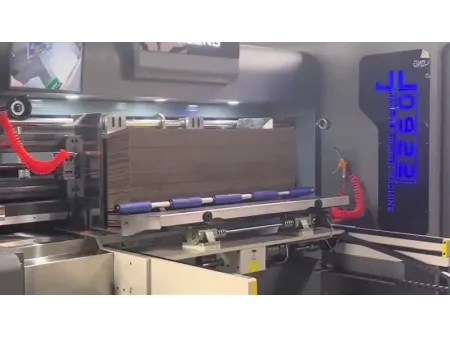

وحدة التكديس الآلية
- يتميز بمحرك سلسلة لرفع وخفض منصة التكديس
- تضبط المنصة زاويتها وفقاً لمكدس الورق المقوى، ويتضمن محرك الرفع وظيفة الكبح الكهربائي لضمان تحديد المواقع بدقة
- يمكن للوحدة التعامل مع أكوام من الورق المقوى يصل ارتفاعها إلى 1600 مم
