توربينات الرياح من سلسلة 3.6 MW هي توربينات مثبتة بعيداً عن الشواطئ البحرية والتي تم تصميمها وفقاً لظروف الرياح الساحلية في الصين. إنها تتميز بتكنولوجيا مميزة تنتج توليد موثوق لطاقة الرياح بإنتاجية ثابتة من الكهرباء. التوربينات موثقة بتصميم A فئة aGL، موثقة بإختبار LVRT وموثقة بإختبار جودة الطاقة.

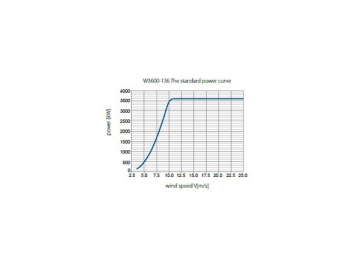

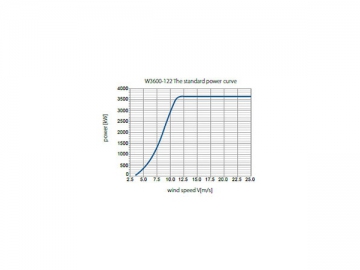

منحنى الطاقة W3600-116/122/136
المواصفات الفنية
| بيانات التشغيل |
| معدل الطاقة ［kw］ | 3600 |
| سرعة الرياح الداخلة ［m/s］ | 3.5 |
| سرعة الرياح الخارجة ［m/s］ | 25 |
| مستوى IEC | IEC II A/IEC II B/IECS |
| سرعة الرياح القصوى (3s)［m/s］ | 59.5/59.5/52.5 |
| درجة حرارة التشغيل(℃) | -20~ 40 |
| درجة الحرارة الباقية(℃) | -30~ 50 |
| مدى سرعة الدوار［rpm］ | 8.3-15.4/8.3-15.4/7.7-14.3 |
| مدى السرعة المقدرة ［rpm］ | 14/14/13 |
| سرعة الرياح المقدرة ［m/s］ | ~12/~11~10 |
| دورة الحياة (عام) | 20/25/20 |
| لون السطح | رمادي فاتح RAL7035 |
| وزن الدوار［t］ | 93.5/95/107 |
| وزن المحور［t］ | 39.5 |
| وزن القمرة ［t］ | ~146 |
| الدوار |
| قطر الدوار［m］ | 116/122/136 |
| منطقة الحركة المائلة［㎡］ | 10568/11863/14520 |
| عدد النصلات ( الشفرات) | 3 |
| ميلان الدوار［°］ | 5 |
| زاوية مخروط الدوار［°］ | 3.5 |
| الشفرة |
| النوع |
| طول الشفرة ［m］ | 56.4/59.4/66.4 |
| التكوين الديناميكي الهوائي | Aerodyn AE NACA |
| مواد الشفرة | GFRP |
| نظام الدوران |
| النوع | نظام دوران إلكتروني |
| سرعة الدوران ［°/s］ | 3.5 |
| كرسي تحميل الدوار الدوران | كرة إتصال بأربعة نقاط biserial |
| سلسلة القيادة |
| التوصيل | عمود محور دوار: فلنجة؛ صندوق تروس الدوار، طاولة إنكماش؛ مولد صندوق التروس: ربط مزدوج مرن |
| نوع صندوق التروس | محور موازي بمستوى كوكبي من مرحلتين |
| نسبة التروس في صندوق التروس | 84/84/90.46 |
| نظام تشحيم صندوق التروس | تشحيم تلطيخ قوي |
| زيت صندوق التروس［L］ | ~800 |
| مصفاة زيت صندوق التروس | مصفاة خارجية ناعمة على الخط |
| تبريد صندوق التروس | تبريد بالهواء- الزيت- الرياح |
| المولد |
| النوع | مولد حثي بتزويد مزدوج |
| الطاقة المقدرة［kw］ | 3828 |
| السرعة المقدرة［rpm］ | 697~1293.6 |
| الفولتية المقدرة ［v］ |
690 (دوار) / 3000 ( عضو ساكن) |
| تردد الشبكة ［Hz］ | 50 |
| العزل | F、H |
| الحماية | IP54 |
| نوع التبريد | مبرد بالماء |
| المولد |
| النوع | مولد حثي بتزويد مزدوج |
| الطاقة المقدرة［kw］ | 3828 |
| السرعة المقدرة［rpm］ | 697~1293.6 |
| الفولتية المقدرة ［v］ |
690 (دوار) / 3000 ( عضو ساكن) |
| تردد الشبكة ［Hz］ | 50 |
| العزل | F、H |
| الحماية | IP54 |
| نوع التبريد | مبرد بالماء |
| المحول |
| النوع |
| الطاقة المرئية ［KVA］ | 3755 |
| الفولتية المقدرة ［v］ | 690 |
| تردد الشبكة［Hz］ | 50±5% |
| نوع التبريد | مبرد بالماء |
| نظام الإنعراج |
| النوع | نظام إنعراج كهربائي |
| كرسي تحميل الدوار الإنعراج | كرة إتصال بأربعة نقاط من صفين مزدوجين |
| محرك الإنعراج | 4 محركات إنعراج |
| معدل الإنفراج ［°/min］ | 0.543 |
| نظام الفرملة |
| النوع | الفرامل الرئيسية: فرامل إيرودينامي للشفرة
الفرامل الميكانيكية: فرامل ميكانيكية للعمود بسرعة عالية |
| الفرامل الرئيسية | فرامل مجدافية للشفرة |
| الفرامل الميكانيكية | فرامل فرجار بإسطوانة هيدروليكية دورانية بسرعة عالية |
| مكونات التحميل |
| المحور | حديد عقدي |
| كرسي تحميل الدوار | كرسي تحميل إسطوانة طروية بصف مزدوج |
| الدوار | فولاذ سبيكي عقدي |
| الإطار الأمامي | حديد سبيكي عقدي |
| الإطار الخلفي | فولاذ |
| غطاء الكنة (حارف الهواء) | GFRP |
| نظام التحكم |
| وحدة التحكم | PLC |
| نظام التحكم بالعملية | تحكم موزع |
| رابط الطاقة من نوع التحكم بالباص | رابط طاقة |
| التحكم عن بعد | SCADA |
| البرج |
| النوع | إسطواني |
| إرتفاع المحور ［m］ |
90m أو وفقاً لطروف الموقع |
| مانع العفونة | طلاء مانع للعفونة |
| طلاء مانع التآكل | تتبع معايير ISO12944، وفقاً لبيئة مجال الرياح |
| البرميل | فولاذ هيكلي |
| الفلنجة | فولاذ دائري معالج بالكير |
