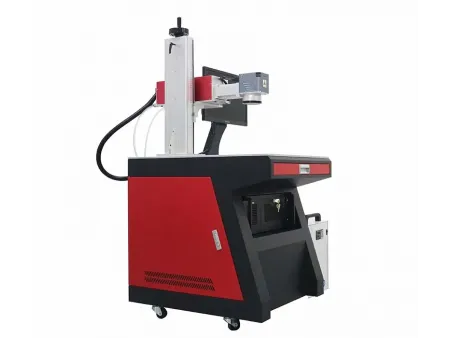

ماكينة وسم ليزر الأشعة فوق البنفسجية بتصميم مكتبي مدمج (تصميم طاولة عمل مكتبية)

طلب عرض سعر

الموقع الإلكتروني: http://lasermachine-ae.com/1-3-1-desktop-uv-laser-marking-machine.html

(تصميم مدمج يجمع بين الأداء العالي والدقة الفائقة، مثالية لوسم المواد الحساسة بدقة دون التسبب بأي ضرر حراري)

Desktop UV Laser Marking Machine

طول موجة الليزر 355 نانومتر
نطاق منطقة الوسم (الماركنج) حتى 300 × 300 مم
جودة شعاع الليزر M²<1.2~1.5
السرعة القصوى للخط 7000 مم/ ثانية

تتميز هذه الماكينة بتصميم متكامل يجمع بين الجهاز ومحطة العمل في وحدة واحدة، مما يوفر حلاً عملياً ومدمجاً، حيث تم تصميم ارتفاع الهيكل وزاوية واجهة التشغيل وفقًا لمعايير ISO 6385 الخاصة بأُسس الهندسة البشرية (الأرجونوميا)، ما يجعلها ملائمة تماماً لطاولات العمل القياسية ويضمن راحة المستخدم أثناء التشغيل. وبفضل تصميمها الذكي، تُقلل هذه الآلة من مساحة التشغيل المطلوبة بأكثر من 40 بالمائة مقارنة بالنماذج التقليدية، دون الحاجة إلى تعديل خطوط الإنتاج القائمة، مما يتيح إنجاز سير العمل الكامل باستخدام جهاز واحد فقط. تدعم الآلة أوضاع وسم متعددة تشمل النصوص، الرسومات المتجهة، الرموز الشريطية أحادية وثنائية الأبعاد، الأرقام التسلسلية الديناميكية، وغيرها، مع دقة فائقة تصل إلى0.01 مم، ما يجعلها الخيار المثالي للتطبيقات التي تتطلب تفاصيل دقيقة وعالية الجودة.

التطبيقات

تعتمد هذه الماكينات على تقنية المعالجة الباردة، والدقة الفائقة، والتكيف مع مجموعة واسعة من المواد، مما يجعلها تتفوّق في وسم المواد الحساسة للحرارة، شديدة الانعكاس، أو التي تتطلب نقوشاً دقيقة للغاية. كما تتميز هذه التقنية بقدرتها على إجراء وسم دقيق دون إحداث تلف حراري، حتى على المستوى دون الميكروني، مما يجعلها مثالية لنقش الأسطح المعقدة والمتنوعة، مثل: الطلاءات المعدنية، البوليمرات مثل ABS، PVC، HDPE، وأنواع البلاستيك الأخرى، الزجاج، السيراميك، والعديد من المواد الأخرى ذات الخصائص الدقيقة. كما توفر هذه القدرة المتقدمة في المعالجة غير الحرارية حلاً مثالياً للقطاعات التي تتطلب جودة فائقة ودقة عالية، مثل الإلكترونيات الدقيقة، تصنيع المكونات الطبية، التغليف الذكي، وغيرها من التطبيقات الصناعية المتقدمة.

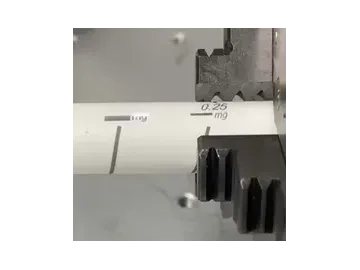

الوسم والنقش بالليزر على الأنابيب البلاستيكية

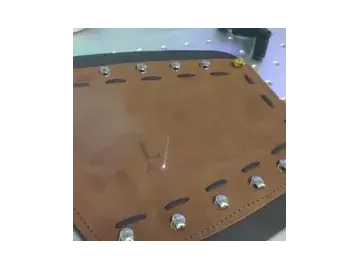

الوسم والنقش بالليزر على المواد المصنوعة من الجلد
وسم لوحات الدوائر المطبوعة (PCB) بالليزر
الوسم والنقش بالليزر على مواد مصنوعة من السيليكون
الوسم والنقش بالليزر على زجاجات وأكواب المشروبات
الوسم والنقش بالليزر على أكياس PP(أكياس البولي بروبيلين)
الوسم والنقش بالليزر لمكونات الإلكترونيات
الوسم بالليزر للزجاجات البيضاء المصنوعة من مادة PET

المواصفات الفنية
المكوّنات والتجهيزات
الأسئلة الشائعة
لماذا تختارنا؟
/ استفسار

المواصفات الفنية

طاقة (قدرة) الليزر3 وات، 5 وات، 10 وات
نوع الليزرليزر أشعة فوق بنفسجية UV
طول موجة الليزر‎355 نانومتر
نطاق منطقة الوسمحتى 300 × 300 مم
جودة شعاع الليزرM²<1.2~1.5
أقصى سرعة للخط7000 مم/ ثانية
أدنى حجم للحرف0.05 مم
أدنى حجم للخط 0.01 مم
نظام التبريدتبريد بالماء
مصدر الطاقة220V/50Hz, 110V/60Hz
درجة حرارة التشغيلمن 10 إلى 35 درجة مئوية (التشغيل خارج هذا النطاق قد يؤثر على أداء الجهاز وعمره الافتراضي)
أبعاد الماكينة (الطول × العرض × الارتفاع)650 × 800 × 1450 مم
الأبعاد عند التغليف750 × 1120 × 1160 مم
وزن الماكينة171 كجم
وزن الماكينة مع التغليف181 كجم

مميزات تجعلها خيارك الأمثل

قدرة (طاقة) الليزر 3 واط منطقة عمل بقياس حتى 110 × 110 مم، مثالية لوسم المنتجات البلاستيكية بدقة عالية.
قدرة (طاقة) الليزر 5 واط منطقة عمل بقياس حتى 110 × 110 مم، مخصصة للوسم على الزجاج أو السيراميك مع نتائج نقوش واضحة ومميزة.
قدرة (طاقة) الليزر 10 واط منطقة عمل واسعة بقياس حتى 300 × 300 مم، مصممة للنقش والوسم بكميات كبيرة وبنطاق واسع وإنجاز الأعمال الكبيرة بكفاءة عالية.

المكوّنات والتجهيزات

تكوين معياري قياسي
تكوين بمواصفات اختيارية
قائمة الملحقات

مصدر الليزر
نوفر مصادر ليزر معتمدة من علامات تجارية رائدة محلياً وعالمياً، مثل DXT، GL، وOptowave ، حيث تتميز هذه المصادر بكفاءة تحويل مضخة عالية، واستهلاك منخفض للطاقة، وجودة شعاع ممتازة. ومن خلال استخدام تقنية التضاعف الترددي داخل الحجرة من الدرجة الثالثة، يكون الطول الموجي أقصر مقارنةً بأشعة الليزر الليفية (1064 نانومتر) وليزر ثاني أكسيد الكربون (10.64 ميكرومتر)، مما ينتج عنه طاقة فوتونية أعلى.
وهذه الميزة تمكن من كسر سلاسل جزيئات المادة بشكل مباشر دون الاعتماد على التسخين، مما يحقق تأثير "النقش الضوئي" بدقة عالية مع منطقة متأثرة بالحرارة تقل عن 1 ميكرومتر، وبالتالي يمنع تشوه أو احتراق المواد، ويضمن جودة معالجة فائقة ودقة متناهية في التطبيقات الصناعية والتقنية.

ماسح جالفو
يتميز بسرعة مسح عالية تصل إلى 7000 مم/ثانية، مع استقرار فائق في الأداء، ويأتي مزودًا بجهاز تركيز مزدوج للضوء الأحمر، مما يعزز بشكل كبير من كفاءة التركيز ودقة المعالجة.

عدسة نوع F-theta
مزودة بعدسة F-theta بطول موجي 355 نانومتر، مخصصة بشكل رئيسي لأجهزة الوسم بالليزر فوق البنفسجي (UV). وبفضل طولها الموجي القصير، تعتبر مثالية لتمييز مجموعة واسعة من المواد المعدنية وغير المعدنية بدقة عالية. كما تدعم العدسة التشغيل طويل الأمد دون الحاجة إلى استهلاك أو استبدال قطع غيار، مما يعزز من كفاءة واستمرارية العمل. كما تجدر الإشارة إلى أنه حتى الآن، لم نتلقَ أي تقارير من المستخدمين عن تلف عدسة F-theta، مما يؤكد جودتها العالية وموثوقيتها في بيئات العمل المختلفة.

لوحة التحكم
مزودة بلوحة تحكم أصلية من نوع JCZ EZCAD، تضمن استقرار وكفاءة نظام الوسم بالكامل. كما تدعم واجهة البرنامج عدة لغات منها الصينية، الإنجليزية، الإيطالية، الروسية، الكورية، اليابانية، الإسبانية، والبرتغالية، مما يسهل الاستخدام عالمياً. فضلاً عن ذلك، تتضمن وظائفها المتقدمة وسم النصوص، رموز QR، الرسوميات المتجهية، التخطي التلقائي للأرقام التسلسلية، والعديد من المزايا الأخرى التي تعزز من الإنتاجية ودقة العمل.

الكمبيوتر
مزود بحاسوب دقيق وذكي يعمل بنظام ويندوز 10، وشاشة LCD قياس 19 بوصة، لضمان تشغيل سلس ومستقر لكامل معدات الليزر، مما يعزز من كفاءة الأداء وسهولة التحكم.

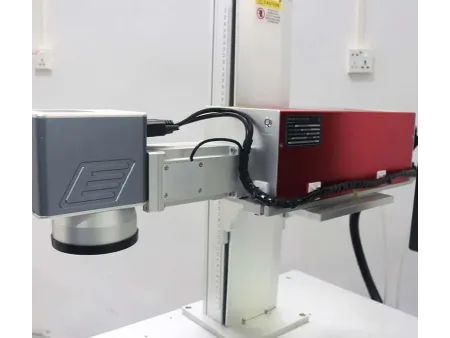

العمود
يتميز بآلية رفع وخفض كهربائية، مما يتيح التكيف السريع مع قطع العمل ذات الارتفاعات المختلفة دون الحاجة إلى تعديل يدوي. وهذه الخاصية تسهم بشكل كبير في رفع كفاءة العمل وتحسين سرعة العمليات، مما يعزز من إنتاجية النظام بشكل عام.

ملصقات تحذير وتعليمات السلامة من الليزر
تؤدي دوراً حيوياً في بيئات استخدام الليزر، حيث تعمل على تنبيه الأشخاص إلى المخاطر المحتملة المرتبطة بالليزر، مما يضمن حماية العاملين وسلامتهم أثناء عمليات التشغيل.

جهاز شفط الأبخرة (الدخان الناتج عن عملية الوسم)
عدسة نوع F-theta
ملزمة (قالب) تثبيت دوارة اسطوانية
محور دوّار بأسطوانة (محور دوّار بنظام البكرات)

ليزر أشعة UV

كابينة تحكم بالليزر

لوحة العمل

ماسح جالفو

عدسة F-Theta

لوحة التحكم

مزود طاقة الليزر

حاسوب ذكي

كابل الطاقة

وحدة تبريد بالماء

نظارات واقية للسلامة

مفتاح دواسة قدم

طقم مفاتيح سداسية

قطعة اختبار من الألمنيوم

شهادة ضمان الجهاز

قائمة ملحقات الشحن

كتالوج المنتج

ما هي آلة الوسم بليزر أشعة UV؟

آلة الوسم بليزر الأشعة فوق بنفسجية هي جهاز متطور يُستخدم لإنتاج شعاع ليزر فوق بنفسجي لنقش أو وسم سطح المواد بدقة عالية. وتُعرف أيضًا باسم آلة الحفر بالليزر فوق البنفسجي. كما يعتمد هذا النوع من الليزر على ديود ليزر فوق بنفسجي قائم على نيتريد الغاليوم، والذي يصدر أشعة ليزر بأطوال موجية قريبة من نطاق الأشعة فوق البنفسجية. فضلاً عن ذلك، تتميّز تقنية الوسم بالليزر فوق البنفسجي بطول موجي قصير وحجم بقعة صغير للغاية، ما يجعلها مثالية للنقش الدقيق على مواد حساسة. وتتوفر هذه الماكينة ذات الطول الموجي 355 نانومتر، عادةً بقدرات خرج مختلفة مثل: 3 واط، 5 واط، 8 واط، و10 واط، لتناسب احتياجات الإنتاج المختلفة. كما تشمل مساحات الوسم المتوفرة عادة مقاسات مثل: 100×100 مم أو 150× 150 مم، بينما يعمل الجهاز بتيار كهربائي 110 فولت أو 220 فولت. ويبلغ معدل تكرار النبض عادة من 1 كيلوهرتز إلى 30 كيلوهرتز. وباختصار، تُعد آلة الوسم بالليزر فوق البنفسجي حلاً مثالياً للنقش الدقيق على مجموعة واسعة من المواد، خصوصاً في الصناعات التي تتطلب نتائج فائقة الوضوح دون التأثير على بنية المادة.

ما المواد التي يمكن لآلة الوسم بالليزر هذه نقشها؟ وهل تصلح للنقش الدقيق؟

تُعد آلة الوسم بالليزر فوق البنفسجي مثالية لنقش المواد غير المعدنية، مثل البلاستيك، السيليكون، الزجاج، السيراميك، الأكريليك، المطاط، والمواد البوليمرية وغيرها.
وبفضل دقة شعاعها الفائق، فهي مصممة خصيصاً للوسم فائق الدقة، مما يجعلها الخيار الأمثل للتطبيقات التي تتطلب تفاصيل دقيقة وجودة عالية.

هل يمكن استخدام آلة الوسم بالليزر بأشعة فوق بنفسجية على المواد الداكنة؟ وهل تكون النتيجة واضحة؟

نعم، يمكنها وسم المواد الداكنة مثل البلاستيك الأسود بفعالية عالية، حيث تمتاز هذه المواد بمعدل امتصاص مرتفع للأشعة فوق البنفسجية، مما يؤدي إلى نتائج وسم واضحة، ذات تباين عالٍ وجودة ممتازة، حتى على أكثر الأسطح تحدياً.
