Crossflow Cooling Tower

معدة التبريد لشركة Liangkan توفر خيارات واسعة من التصاميم لموديلات أبراج التبريد ذات الجريان المتقاطع.

الشروط التصميمية:

درجة حرارة الماء الداخل: T1=37℃
درجة حرارة الماء الخارج: T2=32℃
درجة الحرارة الرطبة (درجة حرارة الترمومتر مبلل): =28℃
درجة الحرارة الجافة (درجة حرارة الترمومتر الجاف): T=31.8℃
الضغط الجوي: P=9.94×10⁴ Pa

مبدأ العمل

عند تشغيل أبراج التبريد ذات الجريان المتقاطع، فإن إتجاه جريان الهواء يكون متعامد على إتحاه تدفق الماء. بعد ذلك الهواء يتلامس من الماء المتدفق من خلال مادة الحشو PVC بمفهوم الجاذبية، بعد ذلك المروحة تسحب الهواء الرطب من برج التبريد وتخرجه إلى الخارج. مادة التبديد الحراري قريبة من حوض تجميع الماء، وهذا يحقق ميزة التخفيض من الضوضاء الناجم عن سقوط قطرات الماء. طريقة الجريان المتعامد شائعة الاستخدام في أبراج التبريد المربعة. علاوة على ذلك، كمية كبيرة من صفائح الفولاذ تثبت في الهيكل، وبذلك تكلفته تكون أعلى من أبراج التبريد الدائرية.

أجزاء ووظائف برج التبريد

هنا توجد قائمة لأجزاء برج التبريد ذو الجريان المتقاطع التي قد تحتاج الاستبدال أثناء استخدام برج التبريد:

نظام توزيع المياه
من خلال التوزيع بسريان الجاذبية أو نظام الرش بالضغط، فإن برج التبريد ذو الجريان المتعامد يوزع الماء على بلوكات الحشو PVC، حيث أن حوض تجميع الماء الساخن يركب في أعلى برج التبريد. حيث أنه هناك مجموعة من الفوهات في كل حوض للماء الساخن تجعل الماء يتوزع بإنتظلم على حشو PVC.

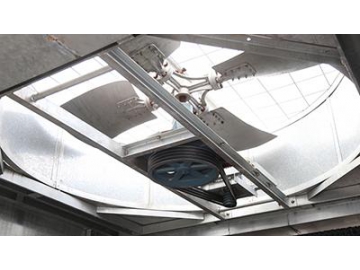

2. المروحة
  المروح من نوع مراوح الطرد المركزي، ونظام المروحة المحورية يحتاج فقط حوالي نصف قدرة المحرك في نظام مروحة الطرد المركزي لنفس المستوى، علاوة عن تأثيرات توفير الطاقة الواضحة. المروحة مصنوعة من سبيكة الألمنيوم ومصممة بريش عريضة بشكل ملتوي، والتي تتميز بحجم الهواء الكبير، وإتخفاض الضوضاء أثناء التشغيل.

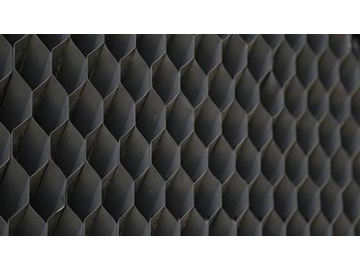

2. حشو أبراج التبريد
  حشو أبراج التبريد PVC من النوع المعلق المقاوم للريح المنخفض تتميز بكفاءة التبادل الحراري العالية وتوفير الطاقة الكهربائية.
