ماكينة تجديل الكابلات متحدة المركز، TXJ1000/12 18 24 Concentric Stranding Machine
طلب عرض سعر
خط تجديل الكابلات الصلبة لتصنيع موصلات ACSR، النحاس والألومنيوم المجدولة.

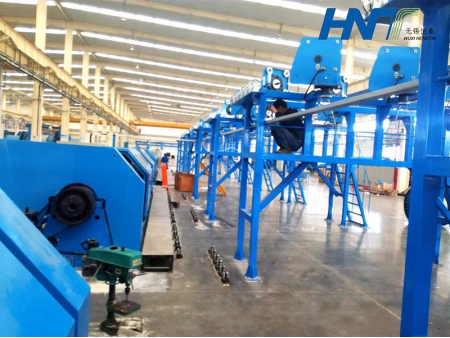

ماكينة تجديل الكابلات متحدة المركز: حلول التجديل السريع والموثوق
صممت ماكينة تجديل الكابلات متحدة المركز بشكل خاص من أجل تجديل وضغط الموصلات النحاس، الألمنيوم وموصلات ACSR الدائرية والقطاعية الشكل بدون لي عكسي. تتميز ماكينة التجديل هذه بهيكل إطار قوي يضمن سرعة تشغيل عالية، تصل إلى 100 متر في الدقيقة، مع سرعة تشغيل قصوى تبلغ 500 دورة في الدقيقة، أسرع بثلاث مرات من خطوط التجديل الصلبة التقليدية.
ماكينة تجديل الكابلات متحدة المركز (ثلاثة أسلاك)
ماكينة تجديل الكابلات متحدة المركز (سلك واحد)
الخصائص
- هيكل إطار قوي لصلابة ومتانة ممتازة
- تحميل سريع ومريح دون الحاجة إلى بكرة دوران
- تحكم بسيط ومستقر في الشد من أجل تجديل دقيق
- الكشف التلقائي عن كسر الأسلاك لتعزيز الأمان والسلامة
- نظام تحكم PLC للتشغيل المستقر والأداء الموثوق والتشغيل الآلي بدرجة عالية
المواصفات
| قطر السلك الواحد | النحاس: من Ø 1.7 إلى Ø 4.5 مم الألومنيوم: من Ø 1.8 إلى Ø 5.0 مم سبيكة الألومنيوم: من Ø 1.7 إلى Ø 4.5 مم |
| أقصى قطر للسلك المجدول | Ø 45mm |
| خطوة التجديل | من 40 إلى 350 مم (ضبط غير متدرج) |
| أقصى سرعة للدوران | 500rpm |
| أقصى سرعة للخط | 100m/min |
| أقصى سرعة لإعادة اللف | 150~200m/min |
| قياس بكرة القفص | 1100×500×200mm |
| إعادة اللف لحامل التموين | Ø600×Ø1060×H1730mm |
| محرك تدوير القفص | AC |
| 12 قفص | 55kW |
| 18 قفص | 75kW |
| 24 قفص | 90kW |
التفاصيل
حامل التموين
- وحدة التحكم في الشد الهوائية للدفع المنتظم
- القياس القائم على مفتاح الاقتراب وكشف انقطاع الأسلاك
حامل الاستقبال
- وحدة تثبيت الأسلاك بالمحرك مع آليات الحماية الميكانيكية والكهربائية
- سهولة تحميل وتفريغ بكرات الأسلاك
- التزامن مع الماكينة الرئيسية للشد المستمر أثناء التشغيل وتأخير التوقف بعد إيقاف الماكينة
وحدة الشد ببكرة مزدوجة
- بكرات تدوير مزدوجة مع توزيع السلك الطبيعي لمنع تلف الموصل
- نظام ضغط هوائي لمنع انزلاق الكابل أثناء بدء التشغيل
- التزامن وقوة السحب الممتازة
- الحماية من زيادة الحمل مع وصلة الربك بالمسمار
عداد القياس المتري
- عداد القياس المتري الإلكتروني بدون تلامس للحصول على قياسات دقيقة وموثوقة
- يوجد عداد قياس متري ميكانيكي
نظام التحكم
- نظام تحكم Siemens PLCللتشغيل السلس والأداء الموثوق
- جميع المواصفات الفنية قابلة للتعديل من خلال واجهة المستخدم بشاشة اللمس، مع إمكانية تخزين بارامترات عملية الإنتاج
