SBH150B DC01 TM01 ماكينات تصنيع الأكياس الورقية ذات قاعدة مربعة (قطع النافذة بالقوالب وترقيع الفيلم) Roll Fed Square Bottom Paper Bag Machine
طلب عرض سعر
صممت ماكينة تصنيع الأكياس الورقية برول التغذية فئة SBH لتصنيع الأكياس ذات القاعدة المربعة من لفة الورق الخام الفارغة أو لفة الورق المطبوعة. وضع الغراء الجانبي، تشكيل الأنابيب، قطع الأنابيب، تجعيد القاع، وضع الغراء على القاع، يتم الانتهاء من تشكيل القاع وتغذية المنتج النهائي في مرة واحدة، مما يجعل هذه المعدة مناسبة لإنتاج أكياس الأغذية، أكياس التسوق والأكياس الورقية الشائعة الأخرى.

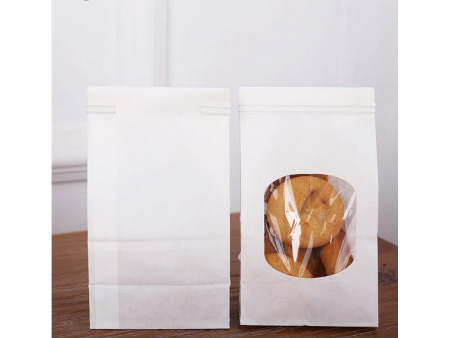

تعد شركة Sunhope أول شركة في الصين لتصميم وإنتاج وحدات القطع بالقوالب بمحرك السيرفو ووحدة لصق النافذة بمحرك السيرفو، تم إضافة كلاهما إلى ماكينة SBH150B، وSBH330 لإنتاج الأكياس الورقية ذات القاعدة المربعة، أكياس بنافذة للرؤية، أكياس النافذة مع التصفيح الكامل للفيلم، وأكياس الورق بطبقتين على الخط.

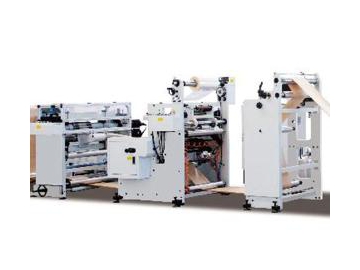

- جزء إنتاج الكيس

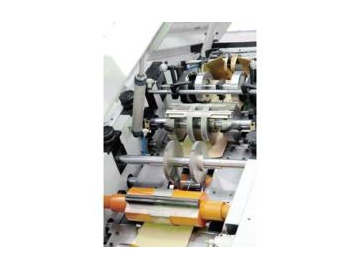

- القطع بالقوالب للنافذة بمحرك السيرفو ووحدة لصق الفيلم والتصفيح

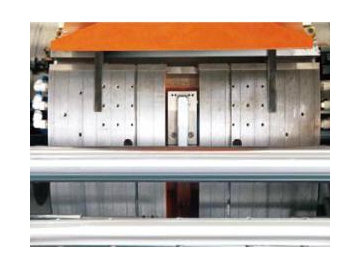

- أسطوانة التشكيل للقاع بمساعدة آلية الخلخلة

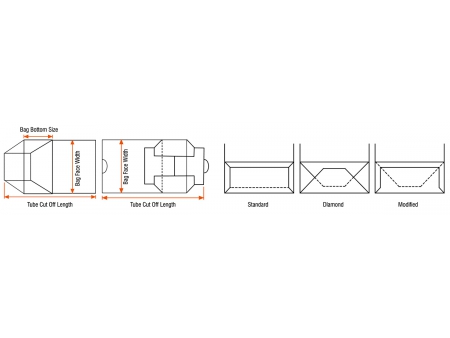

المخطط التفصيلي للكيس
المواصفات
-
الموديل:
SBH150B DC01 TM01 - سمك الورق (gsm):
- من 40 إلى 135
- طول قطع الأنبوب (مم):
- من 191 إلى 385
- عرض وجه الكيس (مم):
- من 80 إلى 200
- قياس قاع الكيس (مم):
- من 50 إلى 100
- أقصى سرعة (كيس لكل دقيقة):
- 250
-
الموديل:
SBH150B DC01 TM01 - سمك الورق (gsm):
- من 40 إلى 135
- طول قطع الأنبوب (مم):
- من 191 إلى 430
- عرض وجه الكيس (مم):
- من 80 إلى 200
- قياس قاع الكيس (مم):
- من 45 إلى 100
- أقصى سرعة (كيس لكل دقيقة):
- 250
-
الموديل:
SBH330 DC02 TM02 - سمك الورق (gsm):
- من 45 إلى 150
- طول قطع الأنبوب (مم):
- من 280 إلى 540
- عرض وجه الكيس (مم):
- من 120 إلى 330
- قياس قاع الكيس (مم):
- من 70 إلى 150
- أقصى سرعة (كيس لكل دقيقة):
- 230
-
الموديل:
SBH330B DC02 TM02 - سمك الورق (gsm):
- من 50 إلى 150
- طول قطع الأنبوب (مم):
- من 280 إلى 540
- عرض وجه الكيس (مم):
- من 150 إلى 330
- قياس قاع الكيس (مم):
- من 70 إلى 180
- أقصى سرعة (كيس لكل دقيقة):
- 220
| المعلومات الفنية | | | | |
| عرض رول الورق (مم) | 280-640 | 280-640 | 405-1050 | 465-1050 |
| قطر رول الورق (مم) | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
| قطر قلب رول الورق (مم) | Φ76 | Φ76 | Φ76 | Φ76 |
| سمك الورق (جم لكل سم مربع) | 40-150 | 40-150 | 45-180 | 50-180 |
| طول قطع الأنبوب (مم) | 191-385 | 191-430 | 280-540 | 280-540 |
| عرض وجه الكيس (مم) | 80-200 | 80-200 | 120-330 | 150-330 |
| قياس قاع الكيس (مم) | 50-100 | 45-100 | 70-150 | 70-180 |
| نطاق قطع قالب النافذة (طول) (مم) | 20-145 | 20-145 | 20-145 | 20-145 |
| نطاق قطع قالب النافذة (عرض) (مم) | 20-145 | 20-145 | 20-145 | 20-145 |
| نطاق رقعة النافذة (طول) (مم) | 40-210 | 40-210 | 40-210 | 40-210 |
| نطاق رقعة النافذة (عرض) (مم) | 25-180 | 25-180 | 25-180 | 25-180 |
| أقصى قطر للقالب (مم) | Φ400 | Φ400 | Φ400 | Φ400 |
| القطر الداخلي (مم) | Φ75 | Φ75 | Φ75 | Φ75 |
| عرض تصفيح الفيلم (مم) | 40-640 | 40-640 | 40-1000 | 40-1000 |
| أقصى وزن للورق ذو الطبقتين (جم لكل سم مربع) | 135 | 135 | 160 | 160 |
| أقصى سرعة (كيس في الدقيقة) | 250 | 250 | 230 | 220 |
| القدرة الكلية لماكينة تصنيع الكيس (كيلو وات) | 8.75 | 8.75 | 14.5 | 14.5 |
| قدرة DC TM(كيلو وات) | 14.8 | 14.8 | 14.8 | 14.8 |
| وزن الماكينة (كجم) | حوالي 7500 | حوالي 7500 | حوالي 11000 | حوالي 11000 |
| قياس الماكينة (L×W×H) (م) | 11.52×2.6×1.96 | 11.52×2.6×1.96 | 14.5×3.1×1.96 | 15×3.1×1.96 |
| ثلاث أنواع من طرق لحام قاغ الكيس | نعم | نعم | نعم | نعم |
| وحدة قطع الشفة بمحرك سيرفو | نعم | نعم | نعم | نعم |
| وحدة قطع مشرشر ومستقيم | نعم | نعم | مع أو بدون | مع أو بدون |
الخصائص
- ماكينة تصنيع أكياس ورقية بقاعدة مربعة برول التغية مجهزة بنظام المؤازرة Mitsubishi الياباني والخلية الضوئية SICK للتصحيح، حتى يتمكن المستخدمون من تتبع المواد المطبوعة بدقة، والتقليل من الضبط والأوقات المحددة مسبقا.
- مجهزة بنظام التحكم الكهربائي Mitsubishi ووحدة التحكم الحركة Mitsubishi (CPU). يحقق هذا تكامل الألياف البصرية بهدف تحقيق السرعة والدقة العاليتين، التحكم في الحركة واختبار تدفق الإنتاج. العرض بشاشة اللمس، وظائف التشغيل الواضحة، وتتميز بواجهة الاستخدام المميزة.
- مجهزة بنظام الشد ونظام التصحيح الآلي WEB، ماكينة إنتاج الأكياس الورقية هذه تقلل من الفضلات وتحسن الكفاءة.
- يستخدم جهاز الأسطوانة المغناطيسية لتركيب وحدة القطع بالقالب للنافذة، حيث يحقق الاستبدال السهل لقالب القطع وسهولة الضبط.
- تتميز وحدة TM01 بتصميم براءة الاختراع الفريد متعدد الوظائف، تشمل إدراج نافذة الفيلم، التصفيح الكامل للفيلم، واللصق المتقاطع بطبقتين لإنتاج أكياس بطبقتين.
