ماكينة موازنة ديناميكية بنظام محامل ثابتة (مع نظام نقل الحركة بالسير)
طلب عرض سعر
الموقع الإلكتروني: http://balancingmachine-ae.com/1-2-2-14-hard-bearing-balancing-machine.html
YYQ-10/YYQ-16
Hard-Bearing Balancing Machine (Belt Drive)
ماكينة توازن أفقية قوية وعالية الدقة بمحرك سير، مصممة للتعامل مع الأجزاء حتى قطر 400 مم ووزن من 0.5 إلى 16 كجم، لتقديم أداء موثوق ودقة فائقة في عمليات التوازن
- ماكينة توازن أفقية عالية التحمل بمحرك سير، مناسبة لمجموعة واسعة من الدوارات الصغيرة إلى المتوسطة
- قادرة على التعامل مع أجزاء يصل قطرها إلى 400 مم ووزن يصل إلى 16 كجم
- تصميم عالي الحساسية يحقق حدًا أدنى لدقة قياس الخلل يبلغ 0.5 غ·مم/كغ
- تدعم أوضاع التوازن أحادي المستوى وثنائي المستوى
- تحدد مواقع الخلل بسرعة وتوجه عملية التصحيح بدقة عالية
مجالات التطبيق
مثالية لتحقيق توازن عالي الدقة للمحركات الدقيقة ودوارات المحركات الصغيرة، بما في ذلك الشواحن التوربينية ودوارات أنظمة تكييف الهواء في السيارات، لضمان أداء مستقر وكفاءة تشغيلية عالية.

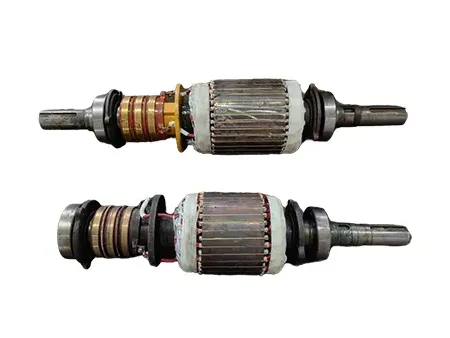

- موازنة دوارات المحركات
المواصفات
| الطراز | ||
| وزن قطعة العمل المراد توزينها | 0.5-10kg | 0.5-16kg |
| أكبر قطر لقطعة العمل | 250mm | 400mm |
| قطر محور العمل للقطعة (قطر العمود الدوار) | 8-20mm | 8-24mm |
| المسافة بين نقطتي دعم المحمل | 40-500mm | 40-500mm |
| سرعة الموازنة | 800-4500 دورة/ دقيقة | 1000-5000 دورة/ دقيقة |
| أدنى قيمة للخلل المتبقي الممكن تحقيقها (eMar) | ≤0.5g.mm/kg | ≤0.5g.mm/kg |
| نسبة فعالية تقليل الخلل (URR) | ≥90% | ≥90% |
الميزات
- تتميز بتصميم محرك السير والذي يحقق تشغيلاً مستقراً، حيث يمكن للمستخدم إدخال المعلمات المعروفة مسبقاً، مثل المسافة بين مستويات التصحيح ونصف قطر التصحيح، إلى وحدة القياس قبل بدء التشغيل. وبمجرد بدء دوران الدوّار، يعرض النظام بوضوح مقدار الخلل وطورِه (الزاوية الطورية).
- مزودة بخيارات قياس متقدمة، تشمل نظام قياس التوازن الديناميكي ZL-220 (بنظام عرض رقمي) ونظام ZL-210 (بشاشة تعمل باللمس)، لضمان أداء موثوق وسهولة تشغيل عالية.
