المقدمة
سلسلة Y-H للمحرك الحثي ثلاثي الطور محرك بحري مغلق بالكامل مع مروحة تبريد نوع القفص السنجابي.المحركات تقوم بتشغيل آلات في السفن مثل المضخات، النافخات،معدات الفصل، المحركات الهيدروليكية والمعدات المساعدة الأخرى. صممت لتلبية المعايير الدولية GB755 لتصنيف وأداء الآلات الكهربائية الدوارة والسفن البحرية، محركات الحث البحرية هي طويلة الأمد حتى في البيئات الصعبة. كم أنها تتوافق مع المعايير التالية:
الآلات الكهربائية الدوارة IEC60034
إجراءات الإختبارات البيئية الأساسية IEC60068
الأبعاد والقيم المقننة لقدرة الآلات الكهربائية الدوراة IEC60072
الاستخدامات الكهربائية في السفن IEC60092
المحركات أيضاً تتوافق مع جزء من مواصفات جمعيات تصنيف السفن التالية:
LR | سجل Lloyd للشحن | GL | Germanischer Lloyd |
NK | Nippon Kaiji Kyokai | BV | مكتب فيريتاس (Bureau Veritas) |
ABS | المكتب الأمريكي للشحن | KR | السجل الكوري للشحن |
RINA | سجل البحرية الإيطالية | RS | سجل البحرية الروسية للشحن |
DNV | فيريتاس النرويجية (Det Norske Veritas) |
|
|

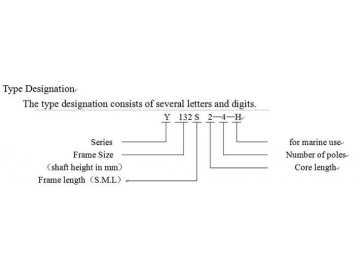

نوع التصميم
نوع التصميم يتكون من العديد من الحروف والأرقام .
جدول 1 قياس الإطار | عدد الأقطاب | كراسي تحميل |
الطرف الأمامي لعمود الدوران | الطرف الخلفي لعمود الدوران |
B3 , B5, B35 | V1 |
80 | 2, 4 | 6204-2RS/C3 | 6204-2RS/C3 |
90 | 2, 4, 6 | 6205-2RS/C3 | 6205-2RS/C3 |
100 | 2, 4, 6 | 6206-2RS/C3 | 6206-2RS/C3 |
112 | 2, 4, 6, 8 | 6206-2RS/C3 | 6206-2RS/C3 |
132 | 2, 4, 6, 8 | 6208-2RS/C3 | 6208-2RS/C3 |
160 | 2, 4, 6, 8 | 6309-2RS/C3 | 6309-2RS/C3 |
180 | 2, 4, 6, 8 | 6311/C3 | 6311/C3 |
200 | 2, 4, 6, 8 | 6312/C3 | 6312/C3 |
225 | 2/4, 6, 8 | 6312/C3/6313/C3 | 6312/C3 |
250 | 2/4, 6, 8 | 6313/C3/6314/C3 | 6313/Z2 |
280 | 2/4, 6, 8 | 6314/C3/6317/C3 | 6314/C3 |
315 | 2/4, 6, 8 | 6317/Z2/N319/Z2 | 7317ACJ/7319ACJ | 6317/Z2/6319/Z2 |
355 | 2/4, 6, 8 | 6319/Z2/N322/Z2 | 7319ACJ/7322ACJ | 6319/Z2/6322/Z2 |
القدرة
مدى القدرة للمحركات من 0.55 إلى 315 ك.وات. الجدول 2 يوضح العلاقة بين قياس الإطار والقدرة.
جدول 2 قياس الإطار | القدرة بالكيلو وات |
2- قطب | 4- قطب | 6- قطب | 8- قطب |
80M 1 | 0.75 | 0.55 | - | - |
80M2 | 1.1 | 0.75 |
90S | 1.5 | 1.1 | 0.75 | - |
90L | 2.2 | 1.5 | 1.1 | - |
100L1 | 3 | 2.2 | 1.5 | - |
100L 2 | 3 |
112M | 4 | 4 | 2.2 | - |
132S1 | 5.5 | 5.5 | 3 | 2.2 |
132S2 | 7.5 |
132M 1 | - | 7.5 | 4 | 3 |
132M2 | 5.5 |
160M 1 | 11 | 11 | 7.5 | 4 |
160M2 | 15 | 5.5 |
160L | 18.5 | 15 | 11 | 7.5 |
180M | 22 | 18.5 | - | - |
180L | - | 22 | 15 | 11 |
200L 1 | 30 | 30 | 18.5 | 15 |
200L 2 | 37 | 22 |
225S | - | 37 | - | 18.5 |
225M | 45 | 45 | 30 | 22 |
250M | 55 | 55 | 37 | 30 |
280S | 75 | 75 | 45 | 37 |
280M | 90 | 90 | 55 | 45 |
315S | 110 | 110 | 75 | 55 |
315M | 132 | 132 | 90 | 75 |
315L 1 | 160 | 160 | 110 | 90 |
315L 2 | 200 | 200 | 132 | 110 |
355M 1 | 250 | 250 | 160 | 132 |
355M2 | 250 | 250 | 200 | 160 |
355L | 315 | 315 | 250 | 200 |
حالات التشغيل
درجة حرارة الهواء المحيط من 0℃ إلى 45 درجة مئوية
الارتفاع: 0m
الرطوبة النسبية: أقل من أو تساوي 95 %
الندى: موجود
الرذاذ الملحي: موجود
الرذاذ الزيتي: موجود
الفطريات: موجودة
الصدمات: موجودة
الإهتزاز: موجود
الميول: ±30°
التأرجح: ±22.5°
الجهد والتردد
الجهد المقنن: 380 فولت أو 440 فولت
التردد المقنن: 50 هيرتز أو 60 هيرتز
التوصيل
3 ك. وات أو أقل: Y
أكثر من 3 ك.وات: △
نوع الخدمة
مستمر (S1)
العزل وإرتفاع درجة الحرارة
العزل: B، F أو H
إرتفاع درجة حرارة الملفات: 75K، 100K أو 120K
(طريقة المقاومة)
درجة حرارة المسموح بها لكراسي التحميل 90℃
(طريقة الترمومتر)
نوع بداية التشغيل
مباشرة الجهد الكامل لبداية التشغيل لكل الأحجام: إنخفاض الجهد بعد بدء التشغيل مسموح به عند عدم التحميل أو الحمل الخفيف.
طريق التدوير
بكرة، تحفيز أو إقتران مرن يمكن إستخدامها للتدوير.
ترتيبات التركيب
ترتيبات التركيب المتاحة لكل أحجام الهيكل موضحة بالجدول 5
أفقي B3، مركبة على قاعدة مسطحة (foot-mounted)
أفقي B5، مركبة على قاعدة مسطحة (foot-mounted)
أفقي B35، مركبة على قاعدة مسطحة (foot-mounted) ومركبة على فلنجة (flange mounted)
عمودي V1، مركبة على فلنجة (flange mounted)
الإهتزاز
القيم المحددة لسرعة الإهتزاز، تقاس في حالة عدم وجود حمل، لا تتجاوز تلك الموضحة في الجدول 3
جدول 3 قياس الإطار | ترتيبات التركيب ( IM ) |
80~ 225 | B3, B5, B35, V1 |
250~ 315 | B3, B35, V1 |
التشرب ومعالجات السطح
ملفات المحرك يتم معالجتها جيدا لتكون عازلة للماء ومقاومة للفطريات والرذاذ البحري، وفقاً لمواصفات آلات المناخ الرطب.
جدول 4 قياسالهيكل | من 80 إلى 132 | من 160 إلى 280 | من 315 إلى 355 |
نوعالتركيب | الإزاحةum | السرعة(m/s2) | التسارع(m/s2) | الإزاحةum | السرعة(m/s2) | التسارع(m/s2) | الإزاحةum | السرعة(m/s2) | التسارع(m/s2) |
التعليقالحر | 25 | 1.6 | 2.5 | 35 | 2.2 | 3.5 | 37 | 2.3 | 3.6 |
التركيبالثابت | 21 | 1.3 | 2.0 | 29 | 1.8 | 2.8 | 37 | 2.3 | 3.6 |
المتغيرات الفنية الرئيسية النوع | القدرة kW | التيار A | سرعة الدوران r/min | الوزن kg | النوع | القدرة kW | التيار A | سرعة الدوران r/min | الوزن kg |
380V 50Hz | 440V 60Hz | 380V 50Hz | 440V 60Hz | 380V 50Hz | 440V 60Hz | 380V 50Hz | 440V 60Hz |
Y80M1-2-H | 0.75 | 1.8 | 1.6 | 2820 | 3460 | 17 | Y315L2-4-H | 200 | 361.3 | 319.0 | 1480 | 1790 | 1260 |
Y80M2-2-H | 1.1 | 2.6 | 2.2 | 2820 | 3460 | 19 | Y355M-4-H | 250 | 464.5 | 410.2 | 1480 | 1790 | 1600 |
Y90S-2-H | 1.5 | 3.5 | 3.1 | 2840 | 3470 | 23 | Y355L-4-H | 315 | 582.1 | 514.0 | 1480 | 1790 | 1800 |
Y90L-2-H | 2.2 | 4.9 | 4.3 | 2840 | 3470 | 26 | Y90S-6-H | 0.75 | 2.2 | 2.0 | 910 | 1130 | 20 |
Y100L-2-H | 3 | 6.2 | 5.4 | 2880 | 3490 | 33 | Y90L-6-H | 1.1 | 3.2 | 2.9 | 910 | 1130 | 24 |
Y112M-2-H | 4 | 8.2 | 7.2 | 2890 | 3500 | 46 | Y100L-6-H | 1.5 | 4.0 | 3.5 | 940 | 1150 | 33 |
Y132S1-2-H | 5.5 | 11.0 | 9.6 | 2900 | 3520 | 78 | Y112M-6-H | 2.2 | 5.8 | 5.2 | 940 | 1150 | 45 |
Y132S2-2-H | 7.5 | 14.6 | 12.9 | 2900 | 3520 | 90 | Y132S-6-H | 3 | 7.2 | 6.4 | 960 | 1170 | 66 |
Y160M1-2-H | 11 | 21.6 | 18.7 | 2930 | 3540 | 120 | Y132M1-6-H | 4 | 9.5 | 8.2 | 960 | 1170 | 80 |
Y160M2-2-H | 15 | 28.9 | 25.1 | 2930 | 3540 | 135 | Y132M2-6-H | 5.5 | 12.5 | 10.7 | 960 | 1170 | 90 |
Y160L-2-H | 18.5 | 35.7 | 30.3 | 2930 | 3540 | 160 | Y160M-6-H | 7.5 | 17.1 | 14.8 | 970 | 1170 | 100 |
Y180M-2-H | 22 | 42.2 | 36.9 | 2940 | 3550 | 180 | Y160L-6-H | 11 | 25.0 | 21.7 | 970 | 1170 | 125 |
Y200L1-2-H | 30 | 57.9 | 50.3 | 2955 | 3560 | 215 | Y180L-6-H | 15 | 33.0 | 29.3 | 970 | 1180 | 195 |
Y200L2-2-H | 37 | 69.4 | 60.3 | 2960 | 3565 | 245 | Y200L1-6-H | 18.5 | 37.6 | 32.7 | 980 | 1183 | 225 |
Y225M-2-H | 45 | 85.9 | 76.3 | 2969 | 3572 | 330 | Y200L2-6-H | 22 | 44.7 | 38.9 | 980 | 1182 | 275 |
Y250M-2-H | 55 | 103.2 | 91.7 | 2970 | 3570 | 400 | Y225M-6-H | 30 | 61.1 | 53.1 | 985 | 1187 | 325 |
Y280S-2-H | 75 | 139.2 | 120.9 | 2970 | 3580 | 535 | Y250M-6-H | 37 | 71.0 | 61.3 | 980 | 1180 | 430 |
Y280M-2-H | 90 | 167.1 | 143.5 | 2970 | 3580 | 550 | Y280S-6-H | 45 | 86.4 | 74.6 | 980 | 1190 | 505 |
Y315S-2-H | 110 | 203.0 | 180.2 | 2970 | 3580 | 980 | Y280M-6-H | 55 | 103.2 | 89.7 | 980 | 1190 | 540 |
Y315M-2-H | 132 | 242.3 | 215.1 | 2970 | 3580 | 1080 | Y315S-6-H | 75 | 141.1 | 124.0 | 980 | 1190 | 990 |
Y315L1-2-H | 160 | 292.1 | 259.3 | 2970 | 3580 | 1160 | Y315M-6-H | 90 | 168.6 | 148.1 | 980 | 1190 | 1080 |
Y315L2-2-H | 200 | 365.2 | 324.6 | 2970 | 3580 | 1260 | Y315L1-6-H | 110 | 205.5 | 180.5 | 980 | 1190 | 1150 |
Y355M-2-H | 250 | 451.4 | 400.6 | 2970 | 3580 | 1600 | Y315L2-6-H | 132 | 245.8 | 215.9 | 980 | 1190 | 1210 |
Y355L-2-H | 315 | 565.7 | 502.1 | 2970 | 3580 | 1800 | Y355M1-6-H | 160 | 302.0 | 265.3 | 980 | 1190 | 1500 |
Y801-4-H | 0.55 | 1.5 | 1.4 | 1390 | 1710 | 17 | Y355M2-6-H | 200 | 376.7 | 330.9 | 980 | 1190 | 1700 |
Y802-4-H | 0.75 | 2.1 | 1.8 | 1390 | 1710 | 19 | Y355L-6-H | 250 | 468.9 | 411.9 | 980 | 1190 | 1900 |
Y90S-4-H | 1.1 | 2.7 | 2.4 | 1400 | 1710 | 23 | Y132S-8-H | 2.2 | 5.8 | 5.2 | 710 | 860 | 66 |
Y90L-4-H | 1.5 | 3.6 | 3.2 | 1400 | 1710 | 26 | Y132M-8-H | 3 | 7.6 | 6.8 | 710 | 860 | 80 |
Y100L1-4-H | 2.2 | 5.0 | 4.5 | 1420 | 1730 | 36 | Y160M1-8-H | 4 | 10.5 | 9.1 | 720 | 870 | 93 |
Y100L2-4-H | 3 | 6.8 | 5.9 | 1420 | 1730 | 39 | Y160M2-8-H | 5.5 | 13.4 | 11.5 | 720 | 870 | 105 |
Y112M-4-H | 4 | 8.9 | 7.7 | 1440 | 1750 | 47 | Y160L-8-H | 7.5 | 17.7 | 15.5 | 720 | 870 | 130 |
Y132S-4-H | 5.5 | 11.7 | 10.0 | 1440 | 1750 | 78 | Y180L-8-H | 11 | 25.6 | 22.2 | 730 | 880 | 175 |
Y132M-4-H | 7.5 | 15.4 | 13.2 | 1440 | 1750 | 98 | Y200L-8-H | 15 | 33.3 | 29.2 | 729 | 882 | 255 |
Y160M-4-H | 11 | 22.6 | 19.5 | 1460 | 1760 | 123 | Y225S-8-H | 18.5 | 40.3 | 35.6 | 735 | 886 | 300 |
Y160L-4-H | 15 | 30.5 | 26.3 | 1460 | 1760 | 152 | Y225M-8-H | 22 | 47.4 | 41.7 | 734 | 886 | 320 |
Y180M-4-H | 18.5 | 35.9 | 30.8 | 1470 | 1770 | 180 | Y250M-8-H | 30 | 64.7 | 57.1 | 730 | 890 | 420 |
Y180L-4-H | 22 | 42.2 | 36.9 | 1470 | 1770 | 200 | Y280S-8-H | 37 | 79.8 | 68.9 | 740 | 890 | 515 |
Y200L-4-H | 30 | 57.3 | 49.8 | 1476 | 1779 | 260 | Y280M-8-H | 45 | 94.8 | 80.8 | 740 | 890 | 550 |
Y225S-4-H | 37 | 70.2 | 60.3 | 1481 | 1783 | 321 | Y315S-78-H | 55 | 113.5 | 98.6 | 740 | 890 | 1000 |
Y225M-4-H | 45 | 84.0 | 73.4 | 1480 | 1783 | 355 | Y315M-8-H | 75 | 152.1 | 132.1 | 740 | 890 | 1100 |
Y250M-4-H | 55 | 103.8 | 88.7 | 1480 | 1780 | 417 | Y315L1-8-H | 90 | 179.3 | 155.7 | 740 | 890 | 1160 |
Y280S-4-H | 75 | 139.2 | 120.9 | 1480 | 1790 | 550 | Y315L2-8-H | 110 | 218.5 | 189.6 | 740 | 890 | 1230 |
Y280M-4-H | 90 | 164.3 | 141.9 | 1480 | 1790 | 650 | Y355M1-8-H | 132 | 264.8 | 229.9 | 740 | 890 | 1500 |
Y315S-4-H | 110 | 200.8 | 177.3 | 1480 | 1790 | 1000 | Y355M2-8-H | 160 | 320.3 | 278.1 | 740 | 890 | 1600 |
Y315M-4-H | 132 | 239.7 | 211.6 | 1480 | 1790 | 1100 | Y355L-8-H | 200 | 399.1 | 346.5 | 740 | 890 | 1800 |

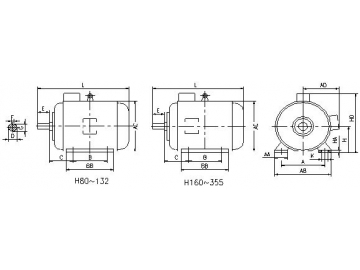

مواصفات المحرك B3 إطار مع القاعدة المسطحة وحجاب طرفي بدون فلنجة.
الإطار | الأقطاب | أبعاد التركيب | الأبعاد الكلية |
A | B | C | D | E | F | G | H | K | AA | BB | HA | AB | AC | AD | HD | L |
80 | 2,4 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 34 | 130 | 10 | 165 | 175 | 160 | 240 | 295 |
90S | 2.4,6 | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 36 | 140 | 12 | 180 | 195 | 175 | 270 | 320 |
90L | 125 | 165 | 360 |
100L | 160 | 140 | 63 | 28 | 60 | 24 | 100 | 12 | 40 | 176 | 14 | 205 | 215 | 185 | 290 | 385 |
112M | 190 | 70 | 112 | 45 | 180 | 15 | 245 | 240 | 195 | 320 | 405 |
132S | 2,4,6,8 | 216 | 89 | 38 | 80 | 10 | 33 | 132 | 55 | 186 | 18 | 280 | 275 | 245 | 365 | 480 |
132M | 178 | 224 | 520 |
160M | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 15 | 65 | 260 | 20 | 330 | 330 | 270 | 450 | 605 |
160L | 254 | 304 | 650 |
180M | 279 | 241 | 121 | 48 | 14 | 42.5 | 180 | 70 | 311 | 22 | 355 | 380 | 290 | 480 | 670 |
180L | 279 | 349 | 710 |
200L | 318 | 305 | 133 | 55 | 16 | 49 | 200 | 19 | 70 | 369 | 24 | 395 | 420 | 355 | 550 | 780 |
225S | 4,8 | 356 | 286 | 149 | 60 | 140 | 18 | 53 | 225 | 75 | 368 | 28 | 435 | 470 | 370 | 585 | 825 |
225M | 2 | 311 | 55 | 110 | 16 | 49 | 393 | 28 | 825 |
4,6,8 | 60 | 140 | 18 | 53 | 850 |
250M | 2 | 406 | 349 | 168 | 60 | 18 | 53 | 250 | 24 | 80 | 445 | 30 | 490 | 510 | 455 | 660 | 935 |
4,6,8 | 65 | 58 |
280S | 2 | 457 | 368 | 190 | 280 | 85 | 485 | 35 | 550 | 580 | 470 | 730 | 1020 |
4,6,8 | 75 | 20 | 67.5 |
280M | 2 | 419 | 65 | 18 | 58 | 536 | 1070 |
4,6,8 | 75 | 20 | 67.5 |
315S | 2 | 508 | 406 | 216 | 65 | 170 | 18 | 58 | 315 | 28 | 120 | 570 | 45 | 744 | 645 | 576 | 875 | 1270 |
4,6,8 | 80 | 22 | 71 |
315M | 2 | 457 | 65 | 18 | 58 | 680 | 1340 |
4,6,8 | 80 | 22 | 71 |
315L | 2 | 508 | 65 | 18 | 58 | 1340 |
4,6,8 | 80 | 22 | 71 |
355M | 2 | 610 | 560 | 254 | 75 | 20 | 67.5 | 355 | 116 | 750 | 52 | 740 | 750 | 680 | 1045 | 1570 |
4,6,8 | 95 | 25 | 86 |
355L | 2 | 630 | 75 | 20 | 67.5 | 1570 |
4,6,8 | 95 | 25 | 86 |

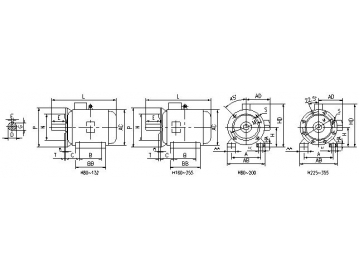

مواصفات المحرك B35 إطار مع القاعدة المسطحة وحجاب طرفي مع فلنجة (مع ثقوب نافذة).
الإطار | الأقطاب | أبعاد التركيب | الأبعاد الكلية |
A | B | C | D | E | F | G | H | K | M | N | P | R | S | T | AA | BB | HA | AB | AC | AD | HD | L |
80 | 2,4 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 165 | 130 | 200 | 0 | 4- φ 12 | 3.5 | 34 | 130 | 10 | 165 | 175 | 160 | 240 | 295 |
90S | 2,4,6 | 140 | 56 | 24 | 50 | 8 | 20 | 90 | 36 | 140 | 12 | 180 | 195 | 175 | 270 | 320 |
90L | 125 | 165 | 360 |
100L | 160 | 140 | 63 | 28 | 60 | 24 | 100 | 12 | 215 | 180 | 250 | 0 | 4- φ 15 | 4 | 40 | 176 | 14 | 205 | 215 | 185 | 290 | 385 |
112M | 190 | 70 | 112 | 45 | 180 | 15 | 245 | 240 | 195 | 320 | 405 |
132S | 2,4,6 ,8 | 216 | 89 | 38 | 80 | 10 | 33 | 132 | 265 | 230 | 300 | 55 | 186 | 18 | 280 | 275 | 245 | 365 | 480 |
132M | 178 | 224 | 520 |
160M | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 15 | 300 | 250 | 350 | 0 | 4- φ 19 | 5 | 65 | 260 | 20 | 330 | 330 | 270 | 450 | 605 |
160L | 254 | 304 | 650 |
180M | 279 | 241 | 121 | 48 | 14 | 42.5 | 180 | 70 | 311 | 22 | 355 | 380 | 290 | 480 | 670 |
180L | 279 | 349 | 710 |
200L | 318 | 305 | 133 | 55 | 16 | 49 | 200 | 19 | 350 | 300 | 400 | 70 | 369 | 24 | 395 | 420 | 355 | 550 | 780 |
225S | 4 ,8 | 356 | 286 | 149 | 60 | 140 | 18 | 53 | 225 | 400 | 350 | 450 | 0 | 8- φ 19 | 75 | 368 | 28 | 435 | 470 | 370 | 585 | 825 |
225M | 2 | 311 | 55 | 110 | 16 | 49 | 393 | 825 |
4,6 ,8 | 60 | 140 | 18 | 53 | 850 |
250M | 2 | 406 | 349 | 168 | 250 | 24 | 500 | 450 | 550 | 80 | 445 | 30 | 490 | 510 | 455 | 660 | 935 |
4,6 ,8 | 65 | 58 |
280S | 2 | 457 | 368 | 190 | 280 | 85 | 485 | 35 | 550 | 580 | 470 | 730 | 1020 |
4,6 ,8 | 75 | 20 | 67.5 |
280M | 2 | 419 | 65 | 18 | 58 | 536 | 1070 |
4,6 ,8 | 75 | 20 | 67.5 |
315S | 2 | 508 | 406 | 216 | 65 | 170 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 8- φ 24 | 6 | 120 | 570 | 45 | 744 | 645 | 576 | 875 | 1270 |
4,6 ,8 | 80 | 22 | 71 |
315M | 2 | 457 | 65 | 18 | 58 | 680 | 1340 |
4,6 ,8 | 80 | 22 | 71 |
315L | 2 | 508 | 65 | 18 | 58 | 1340 |
4,6 ,8,10 | 80 | 22 | 71 |
355M | 2 | 610 | 560 | 254 | 75 | 20 | 67.5 | 355 | 740 | 680 | 800 | 116 | 750 | 52 | 740 | 750 | 680 | 1045 | 1570 |
4,6 ,8 | 95 | 25 | 86 |
355L | 2 | 630 | 75 | 20 | 67.5 | 1570 |
4,6 ,8 | 95 | 25 | 86 |

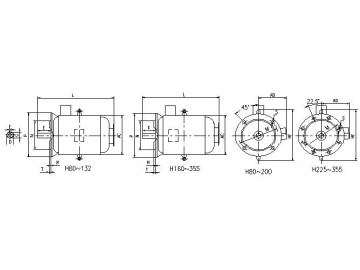

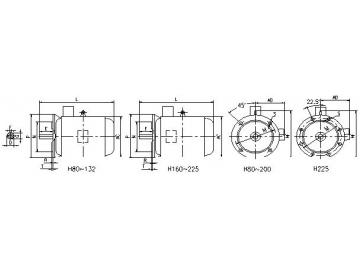

المحرك V1 يركب في وضع عمودي ومواصفات الإطار بدون القاعدة المسطحة (feet)، حجاب طرفي مع فلنجة، وعمود التمديد إلى أسفل.
الإطار | الأقطاب | أبعاد التركيب | الأبعاد الكلية |
D | E | F | G | M | N | P | R | S | T | AC | AD | HF | L |
80 | 2,4 | 19 | 40 | 6 | 15.5 | 165 | 130 | 200 | 0 | 4- φ 12 | 3.5 | 175 | 160 | 270 | 335 |
90S | 2,4,6 | 24 | 50 | 8 | 20 | 195 | 175 | 365 |
90L | 400 |
100L | 28 | 60 | 24 | 215 | 180 | 250 | 4- φ 15 | 4 | 215 | 185 | 300 | 410 |
112M | 240 | 195 | 320 | 450 |
132S | 2,4,6 ,8 | 38 | 80 | 10 | 33 | 265 | 230 | 300 | 275 | 245 | 380 | 535 |
132M | 575 |
160M | 42 | 110 | 12 | 37 | 300 | 250 | 350 | 0 | 4- φ 19 | 5 | 330 | 270 | 450 | 660 |
160L | 705 |
180M | 48 | 14 | 42.5 | 300 | 250 | 350 | 0 | 380 | 290 | 500 | 730 |
180L | 765 |
200L | 55 | 16 | 49 | 350 | 300 | 400 | 0 | 420 | 355 | 550 | 840 |
225S | 4,8 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 0 | 8- φ 19 | 470 | 370 | 610 | 890 |
225M | 2 | 55 | 110 | 16 | 49 | 865 |
4,6,8 | 60 | 140 | 18 | 53 | 915 |
250M | 2 | 500 | 450 | 550 | 0 | 510 | 455 | 650 | 995 |
4,6,8 | 65 | 58 |
280S | 2 | 580 | 470 | 720 | 1090 |
4,6 | 75 | 20 | 67.5 |
280M | 2 | 65 | 18 | 58 | 1140 |
4,6,8 | 75 | 20 | 67.5 |
315S | 2 | 65 | 170 | 18 | 58 | 600 | 550 | 660 | 8- φ 24 | 6 | 645 | 576 | 900 | 1390 |
4,6 ,8 | 80 | 22 | 71 |
315M | 2 | 65 | 18 | 58 | 1490 |
4,6 ,8 | 80 | 22 | 71 |
315L | 2 | 65 | 18 | 58 | 1490 |
4,6 ,8 | 80 | 22 | 71 |
355M | 2 | 75 | 20 | 67.5 | 740 | 680 | 800 | 750 | 680 | 1035 | 1675 |
4,6 ,8 | 95 | 25 | 86 |
355L | 2 | 75 | 20 | 67.5 | 1675 |
4,6 ,8 | 95 | 25 | 86 |
مواصفات المحرك B5 إطار بدون القاعدة المسطحة (feet) وحجاب طرفي مع فلنجة (مع ثقوب نافذة).
الإطار | الأقطاب | أبعاد التركيب | الأبعاد الكلية |
D | E | F | G | M | N | P | R | S | T | AC | AD | HF | L |
80M | 2,4 | 19 | 40 | 6 | 15.5 | 165 | 130 | 200 | 0 | 4- φ 12 | 3.5 | 175 | 160 | 235 | 295 |
90S | 2,4,6 | 24 | 50 | 8 | 20 | 195 | 175 | 320 |
90L | 360 |
100L | 28 | 60 | 24 | 215 | 180 | 250 | 4- φ 15 | 4 | 215 | 185 | 275 | 385 |
112M | 240 | 195 | 285 | 405 |
132S | 2,4,6 ,8 | 38 | 80 | 10 | 33 | 265 | 230 | 300 | 275 | 245 | 340 | 480 |
132M | 520 |
160M | 42 | 110 | 12 | 37 | 300 | 250 | 350 | 0 | 4- φ 19 | 5 | 330 | 270 | 400 | 605 |
160L | 650 |
180M | 48 | 14 | 42.5 | 300 | 250 | 350 | 0 | 380 | 290 | 500 | 670 |
180L | 710 |
200L | 55 | 16 | 49 | 350 | 300 | 400 | 0 | 420 | 355 | 550 | 780 |
225S | 4,8 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 0 | 8- φ 19 | 470 | 370 | 610 | 825 |
225M | 2 | 55 | 110 | 16 | 49 | 825 |
4,6,8 | 60 | 140 | 18 | 53 | 850 |

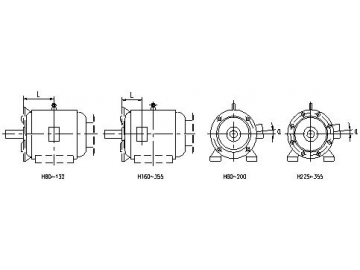

صندوق الأطراف يثبت على الجهة اليمنى للمحرك (عندما تقابل نهاية محور الدوران للمحرك).
الإطار | L mm | α | ملاحظات | الإطار | L mm | α | ملاحظات |
Y80-H | 100 | 7.5 ° |
| Y180-H | 161 | 5 ° |
|
Y90S-H | 106 | 7.5 ° |
| Y200L-H | 186 | 0 ° |
|
Y90L-H | 118.5 | 7.5 ° |
| Y225-H | 189 | 0 ° |
|
Y100L-H | 133 | 7.5 ° |
| Y250-H | 207 | 0 ° |
|
Y112M-H | 140 | 5 ° |
| Y280-H | 215.5 | 0 ° |
|
Y132S-H | 159 | 4 ° |
| Y315-H | 257 | 0 ° |
|
Y132M-H | 178 | 4 ° |
| Y355-H | 281 | 0 ° |
|
Y160-H | 146 | 4 ° |
|
|
|
|
|
