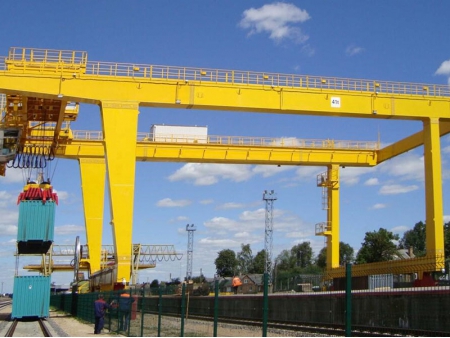

تعرف الرافعات الجسرية المتحركة على السكك الحديدية أيضاً بـ RMG، وهي رافعات جسرية (قنطرية) المواقع الطرفية كبيرة الحجم تستخدم غالباً في تحميل وتفريغ الحاويات. يمكننا توفير حلول رفع مخصصة للعملاء وفقاً لمتطلبات الارتفاعات والعروض المختلفة.

تصميم الرافعة الجسرية للحاويات

هيكل العارضة الرئيسية

يتكون هيكل العارضة الرئيسية من عارضتين نهائيتين صندوقيتين، وتدعم عارضة الهيكل على الأرجل الصلبة والمرنة. حالياً، غالباً ما يستخدم العارضة الصندوقية الجزئية المثبتة على السكك، ويتم توصيل العارضة الرئيسية بالرجل الصلبة باستخدام مسامير عالية القوة أو طريقة اللحام، في حين يتم توصيل الرجل المرنة بطريقة نمط التوصيل المرن القابل للالتواء. ولتسهيل تركيب رافعات RMGC، يتم عادة ربط العارضة الرئيسية بالعارضة النهائية باستخدام مسامير عالية القوة.
تركيبة إطار الباب

بالنسبة للرافعات الجسرية للحاويات على السكك ذات الفتحات الصغيرة والمتوسطة، تعتمد كل من الأرجل الصلبة والمرنة على هيكل صندوقي. أما بالنسبة للرافعات ذات الفتحات الطويلة، فيستخدم توصيل ثلاثي درجات الحرية (توصيل "دمبل") بين الرجل المرنة والعارضة الرئيسية، ويتم تجهيز جهاز كشف متزامن لهذا التوصيل.
هيكل العربة

يختلف هيكل العربة المتحركة حسب نوع آلية الرفع، سواء كانت من نوع بكرة الحبل السلكي أو من نوع الإطار الصلب القابل للسحب. وعادة ما يعتمد الهيكل المركب من عارضة صندوقية وشبكة. يأخذ هيكل العربة المتحركة في الاعتبار ترتيب آلية الرفع وآلية الحركة الخاصة بالعربة، مما يضمن صلابة عالية.

المواصفات

الحمولة (أسفل الناشر)			t	30.5	35	40.5	50
تصنيف التشغيل				A6~A8
الامتداد			m	35
الامتداد المتدلي			m	12
مسافة القاعدة			m	16
ارتفاع الرفع			m	15.4	15.4	18.2	18.2
السرعة	الرفع	الحمل	m/min	12	12	18	18
	الرفع	بدون حمل	m/min	24	24	36	36
	حركة العربة		m/min	60	60	75	75
	حركة الرافعة		m/min	45	45	45	45
القدرة الكلية			kw	~200	~230	~255	~300
أقصى حمل تشغيل للعجلات				260	265	280	300
السكك الفولاذية المناسبة للرافعة				QU70	QU70	QU70	QU80
مصدر الطاقة الكهربائية				3AC 380~660V 50/60Hz

الخصائص

أداء قوي مضاد للاهتزاز
مقارنة بمعدات الرفع المماثلة، يتم ضمان كفاءة أعلى
تكلفة صيانة منخفضة
تقليل تكاليف الطاقة

التطبيقات

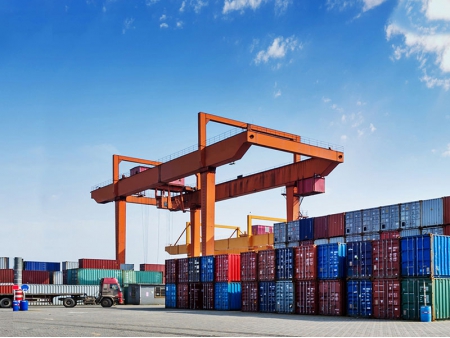

الرافعات الجسرية المحمولة على السكك (RMG) تستخدم في تحميل وتفريغ محطات الحاويات المختلفة، مثل محطات حاويات السكك الحديدية ومحطات حاويات الموانئ.
