- المعايير: NEMA MG-1، MG-13، IEEE-841
- الشهادات: CE، CSA، UL
- الجهد المقنن: 230V\460V أو حسب الطلب
- التردد المقنن: 60 هيرتز
- قدرة الخرج: من 7.5 إلى 600 حصان (HP)
- المهمة: خدمة مستمرة SF1.15 (اختياري SF1.15-1.3)
- الغلاف: 213TP - 5807P
- تصنيف درجة الحماية: WP-I\WP-II\TEFC
- طريقة التبريد: IC411
- تصنيف العزل: تصنيف F
- الإرتفاع في درجة الحرارة: تصنيفB لارتفاع درجة حرارة لفائف العضو الثابت
- الكفاءة: الكفاءة المميزة NEMA، شهادة كفاءة الطاقة من وزارة الطاقة #CC002A
- محمل الدفع: دفع سفلي، دفع قياسي، ودفع عالي.
- المواد الخام المصنوع منها: فولاذ مصبوب.
- نوع التثبيت: قاعدة تثبيت رأسية من نوع P-Base
- وضعية العمود: رأسي.
- التوازن الخاص: توازن خاص بتقنية PWS.
- وضع التشغيل عند بدء التشغيل: تشغيل عبر مفتاح نجمة-دلتا، أو مشغّل التردد المتغيّر (VFD)، أو نظام التشغيل السلس
- نطاق الجهد الواسع: من 300 إلى 460 فولت.
- محامل دفع معزولة (اختياري): TMB(قياسي)، أو من علامات تجارية معروفة مثل NSK، SKF، وFAG
- الضمان: من سنة إلى سنتين.
- درجة الحرارة المحيطة: من 50 إلى 60 درجة مئوية.
- الارتفاع عن سطح البحر: من 1000 إلى 2000 متر.
الخصائص الرئيسية
- تم تصنيعها باستخدام العازل من الفئة F وتم تقييمه لارتفاع درجة الحرارة من الفئة B، مما يضمن أداء موثوق به في ظل الظروف الصعبة.
- يعمل بعامل خدمة 1.15 (مصدر طاقة جيبي)، ويزدهر في درجات حرارة محيطة تصل إلى 60 درجة مئوية وارتفاعات تصل إلى 3300 قدم.
- تتميز بغلاف IP23 محمي من الظروف الخارجية لتشغيل موثوق به في البيئات الصعبة.
- محركات 230/460 فولت تدعم بدء التشغيل بجزء من الملف عند 230 فولت، بينما تتوافق محركات 380-415 فولت مع بدء التشغيل نجمة/دلتا لتحقيق تكامل سلس.
- مزودة بسقاطة كروية فولاذية غير عكسية لمنع الدوران العكسي، مما يزيد من موثوقية التشغيل.
التركيب القياسي
- التصميم الرأسي المدمج يقلل من المساحة، حيث تصل المضخة إلى آبار عميقة تصل إلى مئات الأمتار، مما يقلل من تكاليف التركيب عن طريق غمر الوحدة تحت الماء.
- قاعدة مضخة النافذة الكبيرة تسهل الصيانة واستبدال الحزمة.
الميزات المتقدمة
- صامولة قابلة للضبط تعمل على تحسين الخلوص المحوري للبكرة لتحقيق أقصى قدر من الكفاءة.
- تتكيف المواد والعمليات القابلة للتخصيص، مثل مسارات التدفق المغطاة بالإيبوكسي أو الصب الدقيق لمحلول السيليكا، مع الاحتياجات التشغيلية المتنوعة.

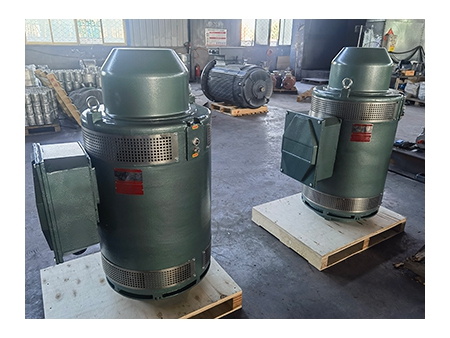

اشترى العميل المكسيكي 8 محركات VHS قياسية من NEMA

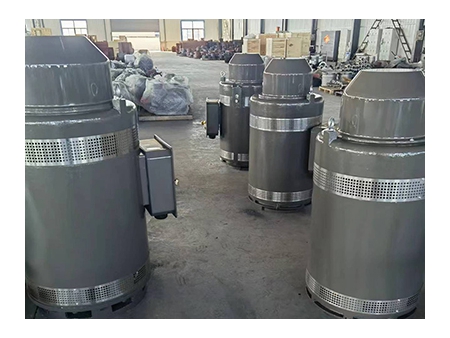

طلب العميل الأمريكي 16 محرك NEMA VHS

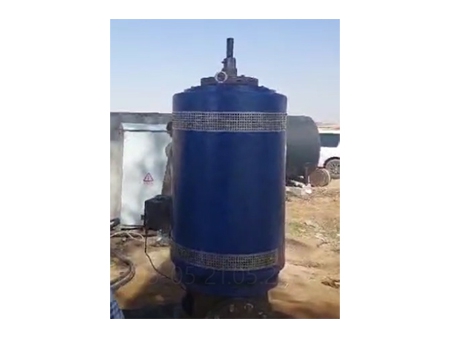

اختار العميل السعودي محركات VHS بقوة 300 حصان و500 حصان
| الموديل | القدرة المقننة (HP) | الغلاف | السرعة (RPM) | الجهد المقنن (V) | الكفاءة (%) | حمل الدفع المحوري (Ibs) | قطر الغلاف (in) | الوزن (Ibs) |
| VHS213TP-2-0075P2 | 7.5 | 213TP | 3600 | 230/460 | 88.9 | 2000 | 10 | 302 |
| VHS215TP-4-0075P2 | 7.5 | 215TP | 1800 | 230/460 | 91.4 | 2500 | 10 | 302 |
| VHS213TP-2-010P2 | 10 | 213TP | 3600 | 230/460 | 89.9 | 2000 | 10 | 340 |
| VHS215TP-4-010P2 | 10 | 215TP | 1800 | 230/460 | 92.1 | 2500 | 10 | 340 |
| VHS215TP-2-015P2 | 15 | 215TP | 3600 | 230/460 | 90.6 | 2000 | 10 | 448 |
| VHS254TP-4-015P2 | 15 | 254TP | 1800 | 230/460 | 93.4 | 3200 | 10 | 583 |
| VHS254TP-2-020P2 | 20 | 254TP | 3600 | 230/460 | 91.4 | 2500 | 10 | 596 |
| VHS256TP-4-020P2 | 20 | 256TP | 1800 | 230/460 | 93.4 | 3200 | 10 | 621 |
| VHS256TP-2-025P2 | 25 | 256TP | 3600 | 230/460 | 92.1 | 2500 | 10 | 646 |
| VHS284TP-4-025P2 | 25 | 284TP | 1800 | 230/460 | 94.0 | 3200 | 10 | 658 |
| VHS284TP-2-030P2 | 30 | 284TP | 3600 | 230/460 | 92.1 | 2500 | 10 | 674 |
| VHS286TP-4-030P2 | 30 | 286TP | 1800 | 230/460 | 94.5 | 3200 | 10 | 698 |
| VHS286TP-2-040P2 | 40 | 286TP | 3600 | 230/460 | 92.8 | 2500 | 10 | 728 |
| VHS324TP-4-040P2 | 40 | 324TP | 1800 | 230/460 | 94.5 | 5500 | 16.5 | 937 |
| VHS324TP-4-040P2 | 40 | 324TP | 1800 | 460 | 94.5 | 5500 | 16.5 | 937 |
| VHS324TP-2-050P2 | 50 | 324TP | 3600 | 230/460 | 93.4 | 4290 | 16.5 | 956 |
| VHS324TP-2-050P2 | 50 | 324TP | 3600 | 460 | 93.4 | 4290 | 16.5 | 956 |
| VHS326TP-4-050P2 | 50 | 326TP | 1800 | 230/460 | 94.9 | 5500 | 16.5 | 989 |
| VHS326TP-4-050P2 | 50 | 326TP | 1800 | 460 | 94.9 | 5500 | 16.5 | 989 |
| VHS326TP-2-060P2 | 60 | 326TP | 3600 | 230/460 | 94.0 | 4290 | 16.5 | 1030 |
| VHS326TP-2-060P2 | 60 | 326TP | 3600 | 460 | 94.0 | 4290 | 16.5 | 1030 |
| VHS364TP-4-060P2 | 60 | 364TP | 1800 | 230/460 | 95.4 | 5600 | 16.5 | 1140 |
| VHS364TP-4-060P2 | 60 | 364TP | 1800 | 460 | 95.4 | 5600 | 16.5 | 1140 |
| VHS364TP-2-075P2 | 75 | 364TP | 3600 | 230/460 | 94.0 | 4400 | 16.5 | 1162 |
| VHS364TP-2-075P2 | 75 | 364TP | 3600 | 460 | 94.0 | 4400 | 16.5 | 1162 |
| VHS365TP-4-075P2 | 75 | 365TP | 1800 | 230/460 | 95.4 | 5600 | 16.5 | 1192 |
| VHS365TP-4-075P2 | 75 | 365TP | 1800 | 460 | 95.4 | 5600 | 16.5 | 1192 |
| VHS365TP-2-100P2 | 100 | 365TP | 3600 | 230/460 | 94.0 | 4400 | 16.5 | 1226 |
| VHS365TP-2-100P2 | 100 | 365TP | 3600 | 460 | 94.0 | 4400 | 16.5 | 1226 |
| VHS404TP-4-100P2 | 100 | 404TP | 1800 | 230/460 | 95.8 | 6700 | 16.5 | 1638 |
| VHS404TP-4-100P2 | 100 | 404TP | 1800 | 460 | 95.8 | 6700 | 16.5 | 1638 |
| VHS404TP-2-125P2 | 125 | 404TP | 3600 | 230/460 | 94.5 | 5265 | 16.5 | 1646 |
| VHS404TP-2-125P2 | 125 | 404TP | 3600 | 460 | 94.5 | 5265 | 16.5 | 1646 |
| VHS405TP-4-125P2 | 125 | 405TP | 1800 | 230/460 | 95.8 | 6700 | 16.5 | 1700 |
| VHS405TP-4-125P2 | 125 | 405TP | 1800 | 460 | 95.8 | 6700 | 16.5 | 1700 |
| VHS405TP-2-150P2 | 150 | 405TP | 3600 | 230/460 | 94.5 | 6285 | 16.5 | 1755 |
| VHS405TP-2-150P2 | 150 | 405TP | 3600 | 460 | 94.5 | 6285 | 16.5 | 1755 |
| VHS444TP-4-150P2 | 150 | 444TP | 1800 | 230/460 | 96.2 | 8000 | 16.5 | 2256 |
| VHS444TP-4-150P2 | 150 | 444TP | 1800 | 460 | 96.2 | 8000 | 16.5 | 2256 |
| VHS445TP-4-200P2 | 200 | 445TP | 1800 | 230/460 | 96.2 | 8000 | 16.5 | 2438 |
| VHS445TP-4-200P2 | 200 | 445TP | 1800 | 460 | 96.2 | 8000 | 16.5 | 2438 |
| VHS445TP-4-250P2 | 250 | 445TP | 1800 | 230/460 | 96.2 | 8000 | 16.5 | 2588 |
| VHS445TP-4-250P2 | 250 | 445TP | 1800 | 460 | 96.2 | 8000 | 16.5 | 2588 |
| VHS447TP-4-300P2 | 300 | 447TP | 1800 | 460 | 96.2 | 8000 | 20 | 2990 |
| VHS5006P-4-300P2 | 300 | 5006P | 1800 | 460 | 96.2 | 8750 | 20 | 3946 |
| VHS5006P-4-350P2 | 350 | 5006P | 1800 | 460 | 96.2 | 8750 | 20 | 4057 |
| VHS5008P-4-400P2 | 400 | 5008P | 1800 | 460 | 96.2 | 8750 | 24.5 | 5302 |
| VHS5008P-4-450P2 | 450 | 5008P | 1800 | 460 | 96.6 | 8750 | 24.5 | 5483 |
| VHS5008P-4-500P2 | 500 | 5008P | 1800 | 460 | 96.6 | 8750 | 24.5 | 5655 |
| VHS5807P-4-600P2 | 600 | 5807P | 1800 | 460 | 96.6 | 9680 | 30.5 | 6872 |
تم تصميم محركات ذات العضو الدوار ذو القفص السنجابي غير المتزامنة ثلاثية الطور الخاصة بنا لمضخات التوربينات ذات الآبار العميقة، وتتميز بالقدرة على التعامل مع القوى المحورية الكبيرة، مما يضمن أداء موثوق به لأنظمة المضخات ذات العمود الصلب الرأسي.
تعليمات التركيب
- قم بربط مسمار التوصيل في وصلة المضخة، مع التأكد من بقائه في وضع رأسي.
- قم بإزالة الغطاء العلوي للمحرك.
- نظف سطح التركيب، ثمّ وجه المحرك عمودياً فوق عمود المضخة على دعامة شفة القاعدة. ثبته بمسامير التثبيت.
- قم بتوصيل المحرك بقوة بوصلة عمود المضخة.
- حقن زيت التشحيم عالي الجودة للمحمل (اللزوجة من 13 إلى 16.5 مم مربع لكل ثانية) من خلال منفذ تعبئة زيت المحرك.
- أضف مواد التشحيم وفقاً للملصق الموجود على المحرك، وعادة ما يكون ذلك أقل من نصف مستوى نافذة الرؤية، ما لم ينص على خلاف ذلك.
- قد يتدفق زيت التشحيم الزائد إلى المحرك عبر غلاف العمود أو يتم إخراجه أثناء الدوران - وهذا لا يؤثر على التشغيل العادي، لذلك يمكن للعملاء استخدامه بثقة.
- بعد التحقق من التركيب، قم باستبدال الغطاء العلوي للمحرك وإحكامه.
ملاحظات تشغيلية
- مجهزة بأجهزة حماية من الحرارة ودائرة القصر؛ يتم ضبط التيار وفقاً للوحة الاسم.
- إذا انحرف التردد بنسبة 1% أو الجهد بنسبة 5% عن قيم لوحة الاسم، فلا يمكن ضمان الطاقة المقدرة المستمرة.
- سواء كان المحرك محمل أم لا، يجب ألا يصدر أصوات أو اهتزازات غير منتظمة. يجب ألا تتجاوز درجة حرارة التشغيل 95 درجة مئوية.
الأسئلة الشائعة
تم تصميم محركات SEMC وفق معيار NEMA خصيصاً لتوفير عزم دوران عالي وقوة دفع محورية قوية، مما يتيح استخراج المياه من أعماق تصل إلى مئات الأمتار تحت الأرض. هذا يجعلها الخيار الأمثل لمضخات الآبار العميقة ذات القدرة العالية على الرفع، حيث يعد الاعتماد على حركة رأسية موثوقة أمرًا حيويًا.
توفر محركات SEMC وفق معيار NEMA عدة خيارات لتبريد المحمل الرئيسي للدفع، تشمل التزييت بالزيت، التبريد بالزيت، والتبريد بالماء.
نستخدم محامل دفع ومحامل ثقيلة تتحمل الأحمال الثقيلة، وذلك حسب طبيعة الحمل التشغيلي. ويمكن لتكوينات الدفع العالي تحمل قوة دفع محورية تصل إلى 26000 رطل، مما يضمن ثباتًا وأداءً موثوقًا أثناء التشغيل.
نعم، محركات VHS لدينا متوافقة بالكامل مع أنظمة VFD، وتدعم بدء التشغيل والتشغيل باستخدام المتدرج VHD
تتوفر محركات SEMC وفق معيار NEMA بدرجات حماية متعددة تشمل IP23، IP54، IP55، وIP56، كما نقدم خيارات هيكلية مثل WP-I، WP-II، وTEFC لضمان تشغيل موثوق في بيئات غبارية ورطبة أو في الهواء الطلق.
نعم، محركات VHS لدينا تلبي متطلبات معايير الشرق الأوسط مثل SABER وSASO ، وقد قمنا بشحن آلاف الوحدات إلى دول المنطقة خلال العام الماضي.
نعم، نوفر دعماً هندسياً شاملاً يشمل إرشادات التركيب في الموقع، التدريب، وخدمات تشغيل الأنظمة.
نعم، نقدم حلول تخصيص كاملة بناءً على احتياجات مشروعك، حيث يقوم فريقنا من المهندسين والمصممين المحترفين بتصميم المحركات وفقًا لمتطلباتك الخاصة، مثل: كفاءة طاقة IE4 أو IE5، درجة حماية IP56، معامل خدمة يصل إلى 1.3، محامل مبردة بالماء، وأنظمة تحكم حراري مدمجة.
