كابينة دهان سيارات متنقلة (كونتينر متنقل)، BZB-BF BZB-BF Mobile Container Spray Booth

طلب عرض سعر

من نحن: http://bzbspraybooth.asia/1-1-16-bzb-bf-mobile-container-spray-booth.html

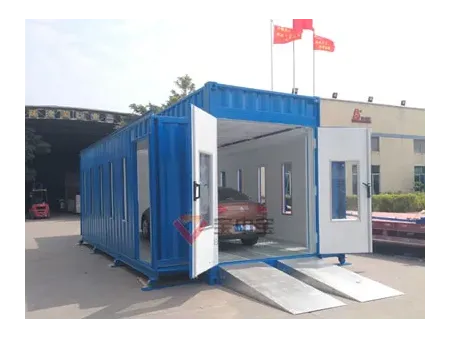

تم تطوير هذه النوعية من كابينات الدهان المتنقلة، سلسلة BZB-BF من قبل شركة Jingzhongjing وذلك على أساس كابينات دهان السيارات الثابتة، حيث تم تصميمها من حاوية شحن لتكون غرفة الدهان، كما تم تصميم الكابينة المتنقلة بجدران جانبية قابلة للسحب في المقدمة. بالإضافة إلى ذلك، تتميز بأداء ممتاز لمنع التسرب وذلك بسبب أداة الختم المحكم حول الكابينة. كما تم تزويد جانبان من الكابينة بقضبان توجيه متداخلة وذلك لدعم الجدران القابلة للسحب بعجلات. وفضلاً عن ذلك، تم تزويدها بخزانة التحكم في الجزء الخلفي من الكابينة، كما تم حجز مساحة لتركيب ضاغط الهواء. وذلك، فإنها تتميز بهيكل متكامل يسهل النقل بشكل كبير. كما تجدر الإشارة إلى أن التصميم القابل للسحب على الجانبين يزيد من مساحة العمل ويقلل من تكاليف النقل، وبالتالي يتم تحقق هذه الحاوية منطقة عمل في الكابينة قابلة للضبط والتنقل بسهولة.

تتوفر كابينة الدهان هذه بمواصفات مختلفة، كما يمكن تخصيصها حسب الطلب. كما تتميز بهيكل سهل التركيب ولا توجد متطلبات تشغيلية مخصصة. وبفضل التصميم المتكامل، يمكن نقلها إلى أي موقع عمل بطريقة سهلة ومريحة. ولذا، لأنها كابينة دهان متنقلة مبتكرة، فإنها تستخدم على نطاق واسع في تطبيقات مختلفة مثل، تحضير السطح والطلاء وأعمال التشطيب واللمسات الأخيرة فيما يخص الدهان. كما تتمتع بوقة تحمل ومتانة عالية وتتميز بمقاومة ممتازة لظروف العمل القاسية، مما يجعلها الحل الأمثل ككابينة دهان متنقلة لتنفيذ كامل التشطيبات واللمسات الأخير.

المواصفات

أبعاد منطقة الرش (منطقة الدهان) : 7100/6654 (طول)× 4000 (عرض) × 2400 (ارتفاع) مم ( في حالة الفتح أو الامتداد)

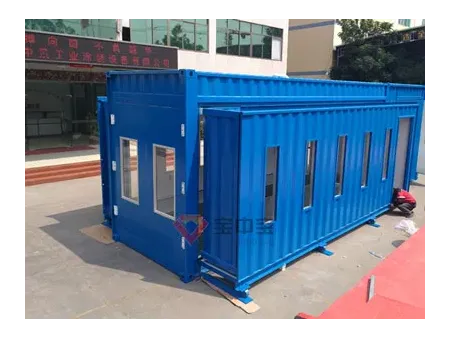

الأبعاد الخارجية : 10800 (طول) × 2438 (عرض) × 3400 (ارتفاع) مم ( في حالة الغلق أو الانكماش)

الأبعاد الخارجية : 10800 (طول) × 4202 (عرض) × 3400 (ارتفاع) مم ( في حالة الفتح أو الامتداد)

الطاقة: 415V، 3 فاز، 50Hz

الطاقة الكاملة : 16.5kW

أنظمة وكابينات طلاء وتشطيب السيارات المناسبة لتطبيقاتك

المكونات

غرفة دخول وتنقية الهواء
يتم إضافة فلتر السحب لإزالة الجسيمات من الهواء الداخل، ويتم تطبيق طبقتين من الفلتر، حيث تعتمد الطبقة العلوية على هيكل قطني، بينما تعتمد الطبقة السفلية على هيكل شبكي.

نظام تزويد وتفريغ الهواء

يتكون النظام من قطاعات مطلية بالصوف الصخري الأبيض واللوح المتحرك (ملاحظة: يجب تغيير الفلتر وفحصه بانتظام)
2. مزود الهواء: يتكون من مراوح طرد مركزي DDF-7.5KW ، تقود محرك ABB مباشرة، 415V / 50HZ / 3PH
خروج الهواء: TAE-500-7.5KW، يقود محرك ABB بالحزام، 415V / 50HZ / 3PH
المولد: مثبت بالخلف

القاعدة

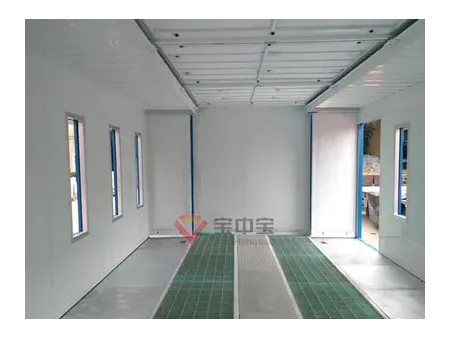

تتألف من حواجز شبكية أرضية مجلفنة وثلاث ألواح مربعة أرضية (مرشوشة/ مطلية)
الجزء السفلي فيها مختم بإحكام وملحوم بقوس المنصة
يوجد فيها قطعتين مائلة للتحميل (مرشوشة)، 2000 × 900 (الطول×العرض)
يوجد فيها لوحات مربعة ذات درجة حرارة ثابتة للأرضية الخلفية

الإطار الخارجي

هيكل ملحوم من أنابيب مربعة وعارضة شكل I والقناة الفولاذية وأجزاء الانحناء واللوح المموج إلخ.

نظام التنقية

مرشح الطبقة العليا: مثبطات اللهب 600G
مرشح الطبقة الأرضية: مصنوع من الألياف الزجاجية (أخضر)
مرشح مخرج الهواء: صوف مرشح من النوع M ، بدون غطاء المرشح

نظام التسخين

يوفر الموقد من النوع G20 خاصية التسخين القصوى، حيث تبلغ 180.000 كيلو كالوري / كجم مع الفولاذ المقاوم للصدأ عالي الجودة فئة SUS304 ومع 4 مجاري لخروج الهواء وغطاء للمطر.

نظام الحجرة تألف من قطعتين من ألواح العزل EPS المقاومة للهب بسماكة 50 مم (2200 × 2500 مم) ونافذة مراقبة الزجاج المقوى 6 مم (1150 × 550 مم)
حجرة الأمان تتكون من لوحة جدار EPS بسماكة 50 مم على كل جانب، مع قفل الضغط ونافذة المراقبة.

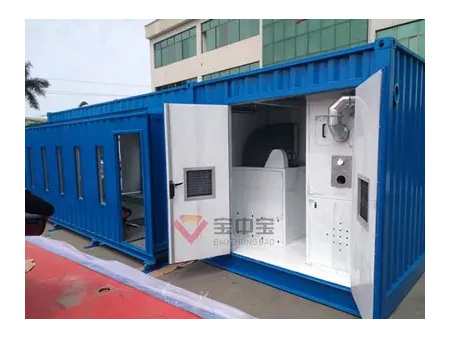

حجرة الصيانة تتكون من قطعتين من لوح الجدار العازل EPS مقاس 50 مم (2200 × 2600 مم)، مع قفل الضغط وفتحات التهوية
مجاري دخول وخروج الهواء يوجد مجاري نقل كافية 2 مداخل هواء إضافية غطاء من المطر 4 مجاري لخروج الهواء مثبط الجاذبية
اللحام المحكم 1. ملحوم بلوح مموج خارجي ذو وجهين ولوح عازل مقاوم للهب بسماكة EPS50mm
2.اللوح المموج أحادي الجانب مستخدم في الأجزاء غير بدون تهوية
مسار توجيه تلسكوبي يمكن تشغيلها يدويًا بواسطة عاملين
نظام الإضاءة أسترالي قياسي مع 8 مصابيح جانبية
نظام التحكم الكهربائي نظام التحكم الكهربائي الأسترالي القياسي، مع مشغل ستار دلتا ومقياس ضغط
