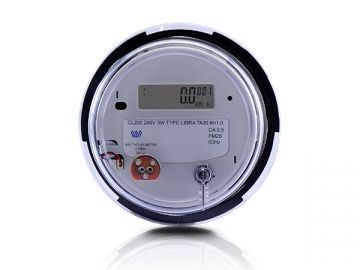

العداد الذكي الأحادي الطور aMeter100

طلب عرض سعر

من نحن: http://wasionmeter.asia

إن العداد الذكي الأحادي الطور aMeter100 هو عداد الطاقة الذكي العالي المستوى الذي تصنعه نحن Group حسب الطلب لسوق البنية التحتية المتطوّرة لقياس (AMI) بالمستوى العالي.

المميزات
1. يكون العداد الذكي الأحادي الطور مقدما مع الطاقة الفعالة الأمامية والعكسية، وظائف قياس الطاقة الظاهرة بإدخال وإخراج، وظيفة كشف الكهرباء المضادة لدخول، تصميم TOU بالحد الأقصى من 8 تعريفات، وظيفة قياس المطلوب الأقصى وتيار الخط الصفري، وظيفة كشف الحقل المغناطيسي العالي القوة، وظيفة تشغيل وإيقاف مراحل تحكم الاتصالات عن بعد. يتبنى هذا العداد الذكي معيار DLMS/COSEM ببروتوكول الاتصالات AMI الدولي، وإجتاز اختبارات DLMS CTT ويدعم وظيفة تحديث البرنامج عبر الانترنت محليا أو عن بعد.
2. يستخدم هذا العداد الذكي مزود الطاقة بالتبديل، يكون مناسبا للأنواع المختلفة من مواصفات الفلطية المعيارية منزليا ودوليا.
3. أسلوب التوصيل من عداد الكهرباء aMeter100 هو تسليك العداد بالتوصيل المباشر مع التيار الكامل، إنه مناسب لمستخدمي الصناعات الصناعية والتجارية والمستخدمين المنزليين. تشمل الوظائف الرئيسية قياس الطاقة الفعالة وغير الفعالة. يتكون عتاد المنتج من مجزئ التيار أو محول التيار ( لعداد CT)، رقائق قياس الطاقة الكهربائية الخاصة، MCU إدارة الغنية الموارد، رقاقة الساعة الخاصة العالية الدقة وشاشة LCD المقاومة لدرجة الحرارة المرتفعة بعمر الخدمة الطويل وغيرها. عداد التيار الكامل يتبنى مجزئ المنغنين لاختبار العينة من إشارة التيار، مما يمكن قمع تدخل الحقل المغناطيسي بشكل فعال.

الوظائف

وظائف القياس
1. يقوم العداد بقياس الطاقة الفعالة الأمامية الكاملة، الطاقة الفعالة العكسية، الطاقة غير الفعالة بأربعة ربعيات، الطاقة الظاهرة الأمامية والطاقة الظاهر العكسية.
2. يقوم المنتج بقياس الفلطية الفورية، التيار، القدرة الكهربائية الفعالة، القدرة الكهربائية غير الفعالة، القدرة الكهربائية الظاهرة، عامل الطاقة والتردد.
3. الوحدة الدنيا لحكم اتجاه الطاقة الكهربائية هي 1 ثانية.
4. وحدة القياس الدنيا الداخلية من العداد الذكي الأحادي الطور هي 0.001Wh، والوحدة الدنيا من الطاقة الكهربائية ( اتصالات وعرض ) لاخراج هي 1Wh، ووقت تحديث بيانات طاقة العداد هو 1 ثانية.
5. نطاق بيانات القياس من عداد الكهرباء هو 0～999999.999 بـ kWh. عندما تتجاوز الطاقة على الحد الأقصى، سيعود إلى الصفر أوتوماتيكيا. ويتم تسجيل هذه إجراءات التشغيل، حيث يخزن تعريفة الكهرباء والطاقة الكهربائية الكاملة.
6. سيتم تخزين بيانات الكهرباء في EEPROM، عندما يبلغ الكهرباء 60kWh أو ينقطع الكهرباء، سيقوم بتشغيل الكتابة بالذاكرة غير المتطايرة.
7. يدعم العداد الأحادي الطور الحد الأقصى من 8 تعريفة، ويدعم القياس بالمشاركة الزمنية للطاقة الفعالة الأمامية الكاملة، الطاقة الفعالة العكسية الكاملة، الطاقة الظاهرة الأمامية الكاملة والطاقة الظاهرة العكسية الكاملة.
8. يدعم عداد الطاقة قياس المطلوب الفعال، المطلوب غير الفعال والمطلوب الظاهر.

وظائف العرض

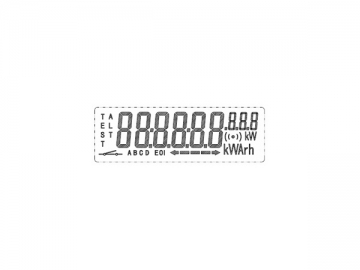

بعد توصيل العداد بشكل عادي، ستعرض الشاشة LCD الكاملة بـ 1 ثانية، وتعرض رقم إصدار البرنامج بـ 4 ثوان، ثم يدخل قائمة العرض الإفتراضية للعرض الدوري. العداد مصمم مع زر العرض لتغيير الصفحة وإدخال القائمة المختلفة.

وظائف الإدخال والإخراج
إن العداد الذكي الأحادي الطور مقدم مع منافذ الإخراج المتعددة لتسهيل اختبار عداد الكهرباء بواسطة الأجهزة الخارجية أو توصيل الأجهزة الخارجية إلى عداد الكهرباء. يتم تصميم رقم المنفذ على قمة الغلاف لكي يجعل المستخدم يستخدم الجهاز الخارجي بسهولة.

وظائف IEC62056 DLMS/COSEM
محتوى البروتوكول IEC 62056
وظيفة الاتصالات تحت الحمراء القابلة للامتصاص
الساعة
المطلوب
السيناريو
التسوية

سجل الأحداث
سجل أحداث الفلطية
سجل أحداث التيار
سجل أحداث القدرة الكهربائية

المواصفات التقنية

البيانات التقنية	عداد محول التيار	عداد التوصيل المباشر
الفلطية المقدرة	220V،230V،240V
نطاق الفلطية	70%U_n~ 120%U_n
التيار الأساسي	1A	5A
التيار الأقصى	10A	100A
تيار بدأ التشغيل	1‰I_b	4‰I_b
التردد	50Hz ± 5%, 60Hz ± 5%
دقة قياس الطاقة غير الفعالة والطاقة الفعالة	Class 0.5S / Class 2	Class 1 / Class 2
ثابت النبضة	8000imp/kWh، 8000imp/kvarh	800imp/kWh، 800imp/kvarh
الفلطية المتناوبة	4kV
اختبار النبضات المارة المؤقتة (EFT)	4kV
الجهد العابر	6kV
درجة الوقاية	IP54
درجة وقاية العزل	II
درجة حرارة العمل	-25 °C ~ 65 °C
حد درجة حرارة العمل	-45 °C ~ 70 °C
درجة حرارة النقل والتخزين	-45 °C ~ 85 °C
الرطوبة	95%≥، غير مكثف
استهلاك الطاقة	10VA، 2W≥
دقة الساعة	0.5≥ ثوان/ يوم
MTBF	50,000≤ ساعة
العمر الافتراضي	15≤ سنة
الأبعاد (W × H × D)	142mm × 224mm × 72mm	142mm×193mm × 72mm

إن نحن Group شركة مزودة رائدة صينية بالأجهزة، الأنظمة والخدمات لقياس الطاقة. نصنع ونبيع 10 ملايين من العدادات الذكية المتنوعة سنويا. تكون خدمة OEM وODM متوفرة حسب الطلب أيضا.
