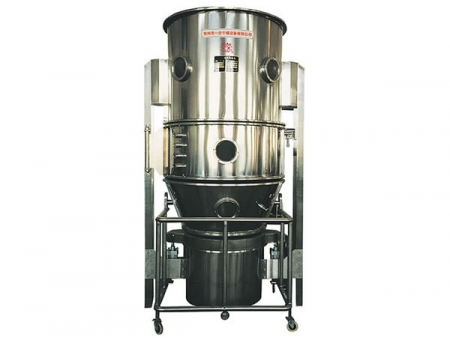

آلة التحبيب بسرير مميع/ بطبقة مميعة (التحبيب في المهود المميعة لإنتاج الأقراص والكبسولات الدوائية)
Fluid Bed Granulator
التطبيقات
الصناعات الصيدلانية: إنتاج الأقراص والكبسولات
التجفيف: مسحوق أو حبوب المواد الرطبة
الطلاء (التغليف): طبقة الحماية، واللون، والجرعة معدلة التحرر، والأغشية، وطلاء الحبيبات والحبوب.
المواصفات
| الخواص | وحدة القياس | سلسلةFL | ||||||||||
| 3 | 5 | 15 | 30 | 60 | 120 | 200 | 300 | 500 | 1000 | |||
| الوعاء | الحجم | لتر | 12 | 22 | 45 | 100 | 220 | 420 | 670 | 1000 | 1500 | 3000 |
| القطر | مم | 300 | 400 | 550 | 700 | 1000 | 1200 | 1400 | 1600 | 1800 | 2200 | |
| القدرة الإنتاجية | بالدقيقة | كجم | 1.5 | 4 | 10 | 15 | 30 | 80 | 100 | 150 | 250 | 800 |
| الطاقة القصوى | كجم | 4.5 | 6 | 20 | 45 | 90 | 160 | 300 | 450 | 750 | 1200 | |
| المروحة | السرعة | متر مكعب/ ساعة | 1000 | 1200 | 1400 | 1800 | 3000 | 4500 | 6000 | 7000 | 8000 | 13670 |
| الضغط | مليمتر ماء | 375 | 375 | 480 | 480 | 950 | 950 | 950 | 950 | 950 | 1400 | |
| الطاقة | كيلو وات | 3 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 90 | |
| استهلاك البخار | كجم/ ساعة | 15 | 23 | 42 | 70 | 141 | 211 | 282 | 366 | 451 | 750 | |
| استهلاك الهواء المضغوط | متر مكعب/ دقيقة | 0.9 | 0.9 | 0.9 | 0.9 | 1 | 1 | 1.1 | 1.5 | 3 | 4 | |
| الوزن | كجم | 500 | 700 | 900 | 1000 | 1100 | 1300 | 1500 | 1800 | 2500 | 3500 | |
| ضغط البخار | ميجا باسكال | 0.1-0.4 | ||||||||||
| درجة الحرارة | مئوية | بين درجة حرارة الغرفة إلى 120 درجة مئوية | ||||||||||
| وقت التشغيل | دقيقة | 45 إلى 90 (يعتمد على المواد الخام) | ||||||||||
| نسبة التجميع | % | ≥99 | ||||||||||
| مستوى الضوضاء | ديسبيل (A) | ≤75 | ||||||||||
| الأبعاد (الطول × العرض ×الارتفاع) | متر | 1.0×0.6×2.1 | 1.2×0.7×2.3 | 1.25×0.9×2.5 | 1.6×1.1×2.5 | 1.85×1.4×3 | 2.2×1.65×3.3 | 2.34×1.7×3.8 | 2.8×2.0×4.5 | 3×2.25×5.0 | 4×2.8×7.2 | |

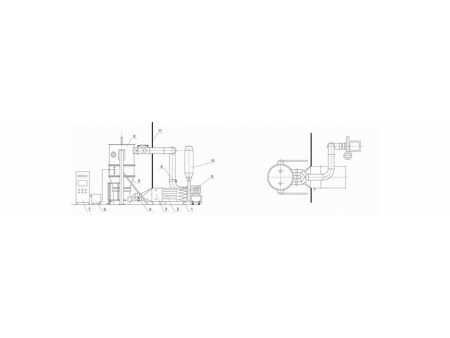

مبدأ عمل الماكينة
يتم تسخين حبيبات المسحوق في القاع المائع وخلطها بهواء نظيف ساخن، حيث تساعد العملية على تجفيف المواد ويمكن تطبيق المواد اللاصقة لتلتصق الحبيبات ببعضها البعض، مما يشكل حبيبات موحدة ومسامية.
1. فلتر (مرشح) أولي متوسط الكفاءة
2. مرشح بكفاءة عالية جداً
3. سخان البخار
4. باب الهواء
5. سرير مميع (طبقة مميعة بالسائل)

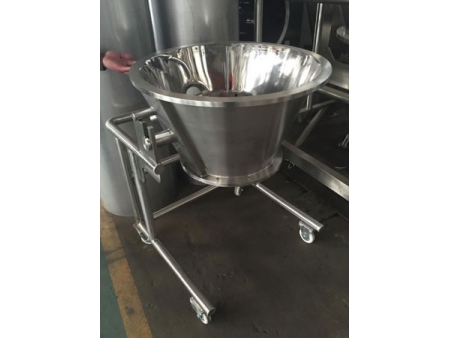

6. عربة السائل
7. كابينة التحكم

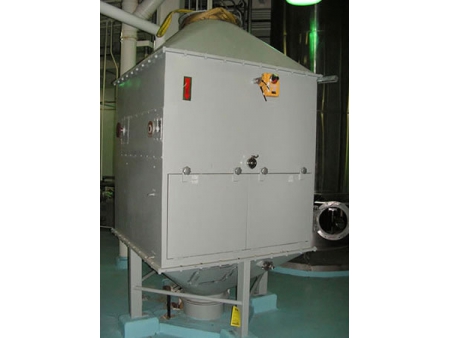

8. مجمّع الغبار
9. المروحة
10. كاتم الصوت
11. جدار منفصل
الميزات
1. تتميز بقدرة عالية لتدفق المواد وتقليل الغبار وبالتالي تكون تأثيرات التحبيب ممتازة.
2. بفضل تحبيب المسحوق، يتم تحسين قابلية ذوبان المواد. كما يتم الانتهاء من عمليات الخلط والتحبيب والتجفيف في خطوة واحدة داخل الماكينة.
3. العملية آمنة بفضل قماش المرشح المضاد للكهرباء الساكنة.
4. التحميل والتفريغ بعمليات سريعة ونظيفة، مما يلبي متطلبات GMP للتصنيع بمعايير الصحة.
تتميز هذه الآلة التي تصنعها شركة YIBU بأنها تتويج للتصميم الميكانيكي الممتاز والخبرة الغزيرة في التصنيع، إلى جانب ذلك، تمتلك الشركة أكثر من 150 ماكينة تحبيب مختلفة لتلبية احتياجات معالجة المواد الخام للعملاء، حيث يتم تصدير آلات التحبيب والتجفيف وغيرها من المعدات إلى دول عدة حول العالم، منها الولايات المتحدة الأمريكية واليابان وإندونيسيا وغيرها..

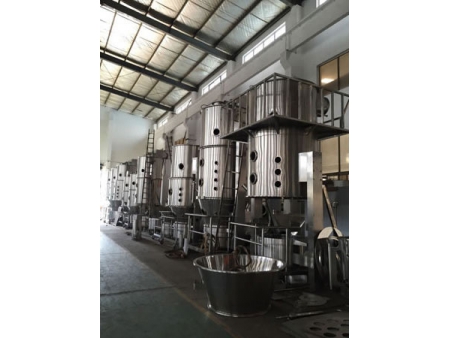

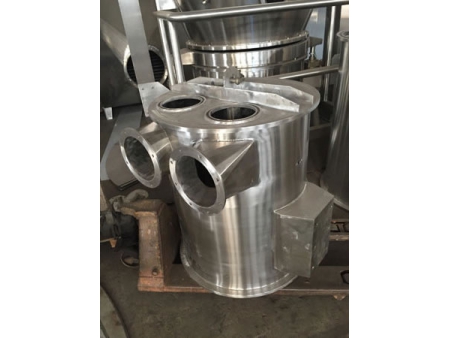

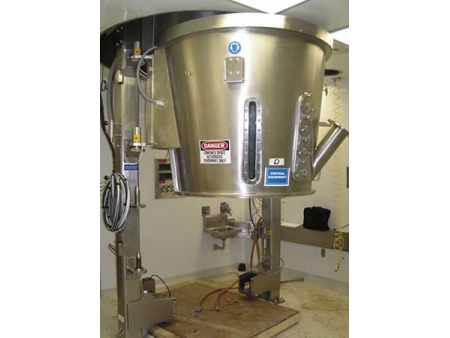

صور بتفاصيل أخرى:
