آلة التقويس

من نحن: http://jgrollformingmachine.de/steel-structure-machine/2i-bending-machine.html

تتميز ماكينة الثني بأنها ماكينة مصممة خصيصاً لمنتجي القضبان المعدنية. كما يمكن استخدامها لثني القطاعات إلى أشكال مستديرة أو أقوس أو أشكال أخرى. بالإضافة إلى ذلك، تُستخدم على نطاق واسع في مجالات صناعية مختلفة، مثل مجال البترول والكيماويات والطاقة الكهرومائية وبناء السفن وبناء الصلب وتصنيع الآلات وغير ذلك.

الأجزاء الرئيسية

تتكون منتجات شركة Jinggong من ماكينات الثني بشكل رئيسي من هيكل ملحوم، وبكرات مضلعة ورفوف دعم الأسطوانة اليمنى واليسرى والنظام الهيدروليكي ونظام التحكم الكهربائي وغيرها.

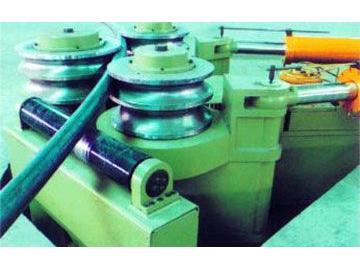

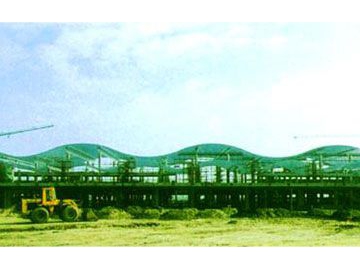

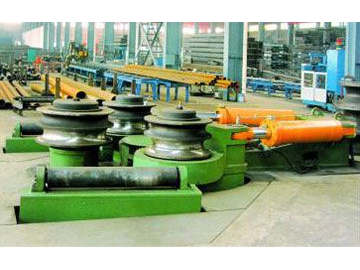

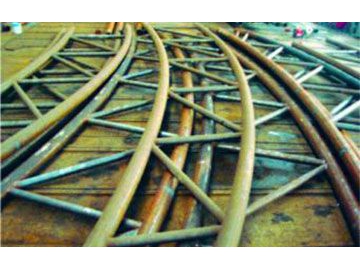

معرض الصور

الخواص الفنية

البند	تفاصيل
وحدات مقاومة الثني للقطاع المعدني	270-2000(cm³)
أقصى مقاومة للمواد	245Mpa(asQ235A)
الانحناء الخارجي لفولاذ القنوات (القطاع شكل U)	موديل الفولاذ شكل U: 50
	قطر أدنى إنحناء: φ3500mm
الانحناء الداخلي لفولاذ القنوات	موديل الفولاذ شكل U: 40
	قطر أدنى إنحناء: φ3500mm
الأنبوب الصلب	أكبر جزء: φ426mm×16mm
	قطر أدنى إنحناء: φ15000mm
	أصغر جزء: φ90mm×8mm
	قطر أدنى إنحناء: φ3500mm
الإنحناء المسطح للطوق الفولاذي	أكبر جزء: 200mm×60mm
	قطر أدنى إنحناء: φ3000mm
الثني القائم للطوق الفولاذي	أكبر جزء: 500mm×75mm
	قطر أدنى إنحناء: φ4800mm
سرعة الثني	2-3 متر/ دقيقة
قدرة المحرك	مضخة هيدروليكية: 22kw
	المحرك الداعم: 0.7 كيلو وات×2، 0.18 كيلو وات× 2
الأبعاد (الطول×العرض×الارتفاع)	4880×3200×2000 (ملم)
الوزن الكلي	حوالي 36000 كجم
