ماكينة تصنيع خيط البوليستر DTY، ماكينة غزل بتقنية البرم الكاذب JGT1000V
أكثر من 50 عام من الخبرة في مجال صناعة آلات الغزل والنسيج
Draw Texturing Machine

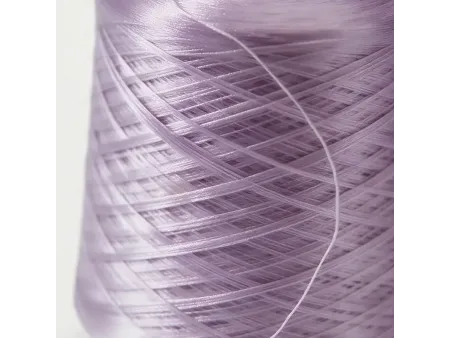

صممت هذه الماكينات لتشكيل خيوط البوليستر POY بنطاق من 55 إلى 222 ديتكس، وتستخدم لإنتاج خيوط البوليستر DTY منخفضة التمدد من خلال السحب وتشكيل الخيوط باللف الكاذب. وعند تزويدها بفوهة هواء، يمكن استخدامها أيضاً لمعالجة الخيوط المتشابكة.
يقلل استهلاك الطاقة بنحو 20% بفضل السخانات والمحركات الموفرة للطاقة. كما يبسط تصميم الدفع المباشر، المكون من عمود واحد ومحرك واحد، نظام النقل بإزالة الأحزمة المتزامنة وبكرات الشد، مما يساعد على تشغيل الخط بكفاءة أعلى مع تقليل نقاط الأعطال. كما يتيح التشغيل المستقل للجانبين A وB إعدادات معالجة مختلفة على كل جانب، مما يتيح تشغيل نوعين من الخيوط في الوقت نفسه. ولتلبية احتياجات المعالجة المختلفة، تستخدم وحدة اللف الكاذب تصميم قرصي مكدس مع نظام دفع بحزام واحد أو حزامين.
تستخدم ماكينة JGT1000V لمعالجة الخيوط من 50D إلى 200D، وهي مناسبة لمنتجات مثل فساتين الشيفون وملابس النوم الفاخرة.
| عدد المغازل | عدد الأقسام | القدرة التركيبية | الأبعاد (مع حاملة البكرة الثابتة) | ||||
| المحرك الرئيسي | سخان علوي | سخان سفلي | القدرة المساعدة | القدرة الكلية | |||
| 264 | 11 | 107.5kW | 74.8kW | 26.4kW | Approx. 6kW | 214.7kW | 20440×7000×5360mm |
| 288 | 12 | 110.5kW | 81.6kW | 28.8kW | Approx. 6kW | 226.9kW | 21880×7000×5360mm |
| 312 | 13 | 122.3kW | 88.4kW | 31.2kW | Approx. 6kW | 247.9kW | 23320×7000×5360mm |
| 336 | 14 | 131kW | 95.2kW | 33.6kW | Approx. 6kW | 265.8kW | 24760×7000×5360mm |
| 360 | 15 | 131kW | 102kW | 36kW | Approx. 6kW | 275kW | 26200×7000×5360mm |
| 384 | 16 | 137kw | 108.8kW | 38.4kW | Approx. 6kW | 290.2kW | 27640×7000×5360mm |
| خطوة المغزل | 110mm |
| أقصى سرعة ميكانيكية | 1000 متر في الدقيقة |
| المواد المناسبة للتطبيق/نطاق عد الخيوط | البوليستر\من 55 إلى 222 ديتكس (من 50 إلى 200 دينير) |
| خطوة القسم | 1440mm |
| طريقة غزل بالبرم الكاذب | نوع قرص التكديس نوع VIII (برم الاحتكاك الكاذب) |
| أقصى سرعة لوحدة البرم الكاذب | 18000 لفة في الدقيقة |
| اتجاه البرم | قابل للضبط S/Z |
| سخان أساسي (سخان الغزل) | تسخين ثنائي الفينيل في الطور البخاري، 2000 مم |
| سخان ثانوي (ضبط السخان) | تسخين ثنائي الفينيل في الطور البخاري، 1460 مم |
| نطاق درجة حرارة سخان الغزل | 160–250 ℃ |
| ضبط نطاق درجة حرارة السخان | من 160 إلى درجة مئوية (اختياري: تسخين ثنائي الفينيل عند درجة حرارة منخفضة من 100 إلى 160 درجة مئوية) |
| طول لوحة التبريد | 1100 مم (تبريد طبيعي) |
| قطر بكرة الاحتكاك | Ø100mm |
| قطر بكرة التغذية | Ø75mm |
| قطر بكرة التزييت | Ø75mm |
| أقصى حجم تغذية للعبوة POY | Ø435×250mm |
| أقصى حجم لحزمة التجميع | Ø250×250mm |
| الوزن القياسي للعبوة | 5kg |
| حجم أنبوب ورق التجميع | Ø69×Ø57×290mm |
- مسخن
كل ماكينة عزل ونسيج مزودة بسخانين. يستخدم كل من السخان الأول وسخان الضبط الثاني التسخين بالبخار، مع دقة تحكم في درجة الحرارة تبلغ ±1 درجة مئوية. كما يساعد نظام إنذار ارتفاع درجة الحرارة ووظيفة القطع التلقائي للخيوط على تحسين تجانس الصباغة والحفاظ على جودة الخيوط.
- نظام التحكم الكهربائي
يسهل التحكم بواسطة وحدة التحكم PLC وتشغيل شاشة اللمس ضبط المعلمات والمراقبة اليومية. كما يدعم النظام ربط عدة أجهزة بالشبكة وإدارة التطبيقات عبر الهاتف المحمول. وتساهم المكونات عالية الجودة في الحفاظ على استقرار الأداء.
- نظام النقل
يستخدم نظام النقل ذو التشغيل المباشر تصميم محرك واحد، بينما يسمح التشغيل المستقل للجانبين A وB بمعالجة نوعين من الخيوط في الوقت نفسه لإنتاج أكثر مرونة، واستهلاك أقل للطاقة، ومشاكل أعطال أقل.
- ماكينة غزل بتقنية البرم الكاذب
تستخدم آلة لف الخيوط الزائفة هيكلًا من ثمانية أقراص متراصة، ويمكن تهيئتها بنظام سير واحد أو سيرين. كما تتضمن موجهات خيوط خزفية وأقراص إخراج مشقوقة لتناسب احتياجات المعالجة المختلفة.
- نظام البكرات
تستخدم الموديلات W1 و W2 و W3 تصميم بكرات جلدية. إطار البكرات مصنوع من بلاستيك هندسي عالي المتانة للحفاظ على ضغط متساوٍ، والموديل W2 مزود بفاصل الخيوط.
- نظام اللف
يسمح نظام اللف عالي السرعة بضبط وزن العبوة وطول اللف بشكل منفصل. يدعم النظام وزنًا أقصى للعبوة يصل إلى 6 كيلو جرام، ويضمن تشكيل محكم للعبوة، ويسهل عملية فك اللف.
- مستشعر وقاطع الخيوط
عندما يكتشف مستشعر الخيوط انقطاع في طرف الخيط، يقوم القاطع بقطع الخيط آلياً. وهذا يساعد على تقليل هدر المواد الخام.
- نظام تزييت الخيوط
توفر بكرة التزييت ذات الأخاديد توزيع منتظم للزيت، بينما يمكن ضبط الجانبين A و B بشكل مستقل مع تحكم متدرج في السرعة.
- نظام شفط أبخرة الزيت
تساعد قنوات الشفط العلوية والسفلية على إزالة أبخرة الزيت بكفاءة والحفاظ على نظافة منطقة العمل.
- حامل بكرة الخيوط
- مستشعر الخيط W1
- وحدة التشابك W1
- قاطع الخيط W1
- بكرة W1
- قضيب دفع الخيط
- مانع البرم
- سخان علوي
- لوح التبريد
- ماكينة البرم الكاذب
- بكرة W2
- وحدة التشابك
- مسخن سفلي
- بكرة W3
- مستشعر الخيط W3
- بكرة التزييت
- بكرة الاحتكاك
- أسطوانة مخددة
- أنبوب شفط
- عربة
- وحدة التشابك W3
- مستشعر الخيط المزدوج W0
- بكرة W0
- قاطع الخيط W0
