JGW109B ماكينة لف وتجميع خيوط الغزل
Assembly Winder

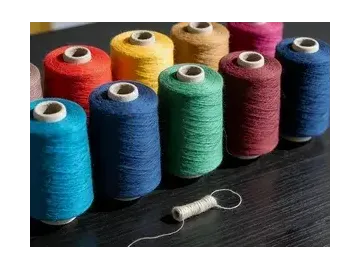

آلة لف وتجميع خيوط الغزل JGW109B عالية السرعة تستخدم كآلة تحضيرية قبل آلات التغطية، وآلات لف الخيوط الفاخرة، ومعدات النسيج المماثلة. وهي مناسبة للف خيوط المواد المختلفة، مثل الألياف الكيميائية والخيوط المخلوطة، في عبوات للمعالجة اللاحقة.
تعتمد آلة لف الخيوط نظام تحكم مستقل أحادي المغزل، حيث يعمل كل مغزل على حدة. يتم التحكم في التغذية الزائدة، وتوجيه الخيوط، ودوران المغزل بشكل مستقل، مما يتيح مرونة أكبر في الضبط أثناء عملية اللف. يساعد هذا التصميم الكهروميكانيكي المتكامل على الحفاظ على ظروف لف مستقرة وجودة متسقة لعبوات الخيوط أثناء الإنتاج.
تستخدم ماكينة الغزل JGW109B كآلة لف أولية لمعدات مثل آلات تغطية الخيوط وآلات لف الخيوط الفاخرة. وهي مناسبة للف مواد الخيوط مثل الألياف الكيميائية والخيوط المخلوطة قبل إجراء المزيد من المعالجة.
| تصميم الماكينة | مزدوج الجوانب، أحادي الطبقة |
| عدد المغازل | 96 (حتى 16 مغزل لكل قسم) |
| خطوة المغزل | 245mm |
| سرعة اللف | أقل من 1600 متر في الدقيقة |
| نمط التحكم | التحكم المستقل في المغزل |
| حجم بكرة اللف | النوع المستقيم 140 / 165 × φ84 مم (اختياري) النوع المخروطي 135 / 150 × φ76 مم (اختياري) |
| القدرة التركيبية | 28.8 كيلو وات (300 وات لكل مغزل) |
| الأبعاد | 12820×1150×1500mm |
- نظام تشغيل المغزل
يتم تشغيل كل مغزل بواسطة محرك مستقل ومجهز بمغازل عالية السرعة طورتها شركة Jinggong، مما يدعم أداء لف مستقر وفعال.
- وحدات دليل الخيوط المستقلة
يحتوي كل مغزل على وحدة توجيه خيوط مستقل يساعد في الحفاظ على شد لف ثابت. وهذا يدعم تكوين أفضل لحزمة الخيوط ويساعد على تحسين الأداء في عمليات المعالجة اللاحقة.
- جهاز تحديد الحواف الآلي
عند بدء عملية اللف، تقوم الوحدة آلياً باكتشاف حافة الخيط وتحديد موضعها على البكرة. يساعد ذلك في التحكم بدقة في وضع الخيط والحفاظ على شكل اللفة متناسق عبر جميع المغازل.
- نظام بكرات التغذية الزائدة
مزود بهيكل بكرات تغذية زائدة يساعد على تنظيم شد الخيوط أثناء اللف.
- نظام مراقبة الشد المباشر
تم تجهيز كل مغزل بمستشعر شد عالي الدقة مباشر، ويراقب شد الخيوط باستمرار، مما يساعد على الحفاظ على شد موحد وجودة متسقة لحزمة الخيوط.
