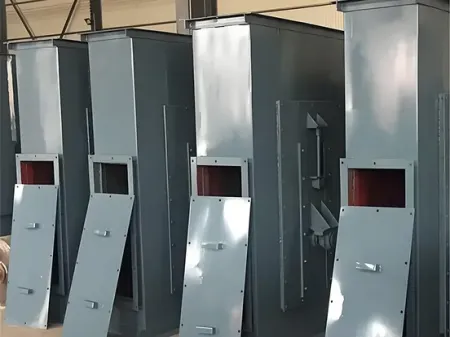

الرافعة الدلوية/ مصعد ناقل Bucket Elevator
طلب عرض سعر
الموقع الإلكتروني: http://fertilizermachine-ae.com/5-4-bucket-elevator.html
الرافعة الدلوية/ مصعد ناقل (أو ما يسمى مصعد دلو للنقل العمودي بكفاءة وثبات) (Bucket Elevator) هو جهاز متخصص في النقل العمودي المستمر للمواد المسحوقة، الحبيبية، والكتلية الصغيرة، حيث يُستخدم على نطاق واسع في قطاعات تخزين الحبوب، التعدين، البناء، والصناعات الكيميائية، ويسمح برفع المواد مثل الحبوب، الخامات، الأسمنت، والأسمدة من نقطة منخفضة إلى نقطة مرتفعة بكفاءة عالية، مثل النقل من الأرض إلى الصوامع أو من المناجم تحت الأرض إلى السطح. فضلاً عن ذلك، يتميز هذا الرافِع بتصميمه المغلق الذي يمنع انتشار الغبار، مما يجعله الحل الأمثل للمساحات الضيقة التي تتطلب نقلاً عمودياً نظيفاً وفعّالاً، مع الحفاظ على سلامة بيئة العمل.
- تصميم موفّر للمساحة
يتميز النظام العمودي بحجم صغير يشغل مساحة محدودة، مما يمكّنه من العمل بكفاءة في المصانع متعددة الطوابق أو التخطيطات المعقدة، لتعظيم استخدام المساحات المتاحة. كما نوفر ارتفاعات رفع قابلة للتخصيص تتراوح من عدة أمتار إلى أكثر من مئة متر لتلبية مختلف متطلبات الإنتاج.
- ملائم لمختلف أنواع المواد
نوفر أنواعاً متعددة من الأوعية تشمل المجوفة والعميقة والمزدوجة لنقل أنواع متنوعة من المواد، بما في ذلك الرطبة، الجافة، اللزجة، والهشة. كما تضمن أجزاء وحدة الجر المرنة (السلاسل أو الأحزمة) نقلاً مستقراً للمواد الثقيلة مثل الخامات، وكذلك المواد الأخف وزناً مثل الحبوب.
- مكونات تخدم عمراً طويلاً
يعمل نظام القيادة وجهاز الشد معاً لضمان تشغيل سلس ومنع الانزلاق أو الانحراف. وتُصنع المكونات الرئيسية من مواد مقاومة للتآكل والتلف (مثل السلاسل والأوعية المصنوعة من الفولاذ عالي القوة) مما يطيل من عمر الخدمة ويقلل من التكاليف التشغيلية الإجمالية.
المواصفات
| الطراز للمصعد | TH160 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 | ||||||||||
| طراز الدلو (الوعاء) | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | sh | Zh | Sh | |
| السعة (م3/ ساعة) | 19 | 30 | 30 | 48 | 35 | 59 | 58 | 94 | 75 | 118 | 114 | 185 | 150 | 240 | 240 | 360 | 360 | 540 | |
| الدلو (الوعاء) | السعة (لتر) | 1.2 | 1.9 | 3 | 4.8 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 24 | 38 | 38 | 60 | 60 | 95 |
| المسافة بين الأوعية (مم) | 360 | 450 | 512 | 688 | 920 | 920 | 1001 | ||||||||||||
| السلسلة | القطر الاسمي × المسافة بين السنون (مم) | Ø12×45 | Ø18×64 | Ø22×86 | Ø26×92 | Ø28×92 | |||||||||||||
| قوة كسر السلسلة (كيلو نيوتن) | ≥170 | ≥320 | ≥480 | ≥570 | ≥660 | ||||||||||||||
| سرعة حركة الدلو (الوعاء) (م/ث) | 1.2 | 1.2 | 1.4 | 1.5 | 1.6 | ||||||||||||||
| سرعة دوران الترس المسنن (دورة/الدقيقة) | 62.5 | 46.8 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 24.4 | 28 | ||||||||||
| الحد الأقصى لأبعاد المادة (مم) | 20 | 25 | 35 | 40 | 50 | 60 | 75 | 85 | 100 | ||||||||||
المادة القياسية هي فولاذ Q235، مع حاجز وسطي مصنوع من المطاط المقاوم للتآكل والصدأ. ويمكن أيضاً تخصيص الغلاف ليكون من الفولاذ المقاوم للصدأ.
يشير الرمز Zh إلى العبوات (الدلو) متوسطة العمق، بينما يشير الرمز Sh إلى العميقة.
نماذج من الموقع

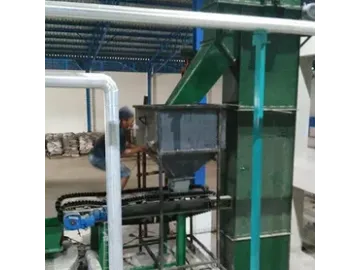

اشترت شركة Yunnan Runmiao Fertilizer Co., Ltd. الرافعة الدلوية (مصعد ناقل) من نوع TH400 لاستخدامه في نقل المواد قبل عملية التكوين الحبيبي.
خط إنتاج الأسمدة المركبة في Da Nang - فيتنام، مزود بمصعد ناقل من نوع TH400.

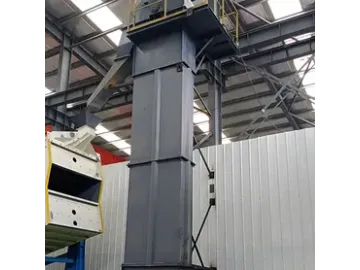

تم تجهيز خط إنتاج الأسمدة المركبة في شركةShenyang Lutian للأسمدة بمصعد ناقل طراز TH630 لرفع المواد بعد التبريد.
تم تجهيز خط إنتاج الأسمدة المركبة لشركة GRANULARCH في تايلاند، بسعة 200000 طن سنوياً، بمصعد ناقل طراز TH800.
