سلسلة المحرك YE3 المحرك الحثي الثلاثي الطور ذو كفاءة فائقة يتميز باكلفاءة العالية ، تصنيف العزل F، تصنيف الحماية IP55، إنخفاض الضوضاء، قلة الإهتزاز والموثوقية العالية. هذه محركات ضخ تستخدم في النافخات، المضخات، والآلات الأخرى التي تحتاج محركات كفاءة طاقة عالية في التتابع وإستمرارية التشغيل.
مؤشر الأداء لسلسلة YE3
الهيكل: من 80 إلى 355
القدرة: من 0.75 إلى 375 ك.وات
نوع الخدمة: S1
طريقة التبريد: IC411
سرعة التزامن: 3000، 1500، 1000 لفةدقيقة
الجهد المقنن والتردد المقنن: 380 فولت، 50 هيرتز.
مستوى الكفاءة: الدرجة 2 ( الصينية GB18613-2012)
البيانات الفنية النوع | القدرة kW | التيار المقنن A | السرعة المقننة r/min | الكفاءة % | عامل القدرة | العزم المقنن N · m | عزم عمود الدوران المقفل العزم المقنن Tst Tn | تيار عمود الدوران المقفل التيار المقنن Ist In | أقصى عزم العزم المقنن Tax Tn | الضوضاء dB (A) |
سرعة التزامن 3000r/min |
YE3-80M1-2 | 0.75 | 1.7 | 2895 | 80.7 | 0.82 | 2.5 | 2.3 | 7.0 | 2.3 | 62 |
YE3-80M2-2 | 1.1 | 2.4 | 2890 | 82.7 | 0.83 | 3.7 | 2.2 | 7.3 | 2.3 | 62 |
YE3-90S-2 | 1.5 | 3.2 | 2900 | 84.2 | 0.84 | 5.0 | 2.2 | 7.6 | 2.3 | 67 |
YE3-90L-2 | 2.2 | 4.6 | 2900 | 85.9 | 0.85 | 7.3 | 2.2 | 7.6 | 2.3 | 67 |
YE3-100L-2 | 3 | 6.0 | 2880 | 87.1 | 0.87 | 9.9 | 2.2 | 7.8 | 2.3 | 74 |
YE3-112M-2 | 4 | 7.8 | 2915 | 88.1 | 0.88 | 13.1 | 2.2 | 8.3 | 2.3 | 77 |
YE3-132S1-2 | 5.5 | 10.6 | 2945 | 89.2 | 0.88 | 17.9 | 2.0 | 8.3 | 2.3 | 79 |
YE3-132S2-2 | 7.5 | 14.4 | 2940 | 90.1 | 0.88 | 24.4 | 2.0 | 7.9 | 2.3 | 79 |
YE3-160M1-2 | 11 | 20.6 | 2950 | 91.2 | 0.89 | 35.7 | 2.0 | 8.1 | 2.3 | 81 |
YE3-160M2-2 | 15 | 27.9 | 2950 | 91.9 | 0.89 | 48.6 | 2.0 | 8.1 | 2.3 | 81 |
YE3-160L-2 | 18.5 | 34.2 | 2950 | 92.4 | 0.89 | 60.0 | 2.0 | 8.2 | 2.3 | 81 |
YE3-180M-2 | 22 | 40.5 | 2965 | 92.7 | 0.89 | 71.2 | 2.0 | 8.2 | 2.3 | 83 |
YE3-200L1-2 | 30 | 54.9 | 2970 | 93.3 | 0.89 | 96.6 | 2.0 | 7.6 | 2.3 | 84 |
YE3-200L2-2 | 37 | 67.4 | 2975 | 93.7 | 0.89 | 119 | 2.0 | 7.6 | 2.3 | 84 |
YE3-225M-2 | 45 | 80.8 | 2975 | 94.0 | 0.90 | 145 | 2.0 | 7.7 | 2.3 | 86 |
YE3-250M-2 | 55 | 98.5 | 2975 | 94.3 | 0.90 | 177 | 2.0 | 7.7 | 2.3 | 89 |
YE3-280S-2 | 75 | 134 | 2975 | 94.7 | 0.90 | 241 | 1.8 | 7.1 | 2.3 | 91 |
YE3-280M-2 | 90 | 160 | 2975 | 95.0 | 0.90 | 289 | 1.8 | 7.1 | 2.3 | 91 |
YE3-315S-2 | 110 | 195 | 2980 | 95.2 | 0.90 | 352 | 1.8 | 7.1 | 2.3 | 92 |
YE3-315M-2 | 132 | 234 | 2980 | 95.4 | 0.90 | 422 | 1.8 | 7.1 | 2.3 | 92 |
YE3-315L1-2 | 160 | 279 | 2980 | 95.6 | 0.91 | 512 | 1.8 | 7.2 | 2.3 | 92 |
YE3-315L2-2 | 200 | 349 | 2980 | 95.8 | 0.91 | 640 | 1.8 | 7.2 | 2.2 | 92 |
YE3-355M-2 | 250 | 436 | 2985 | 95.8 | 0.91 | 800 | 1.6 | 7.2 | 2.2 | 100 |
YE3-355L-2 | 315 | 549 | 2985 | 95.8 | 0.91 | 1008 | 1.6 | 7.2 | 2.2 | 100 |
YE3-3551-2 | 355 | 619 | 2990 | 95.8 | 0.91 | 1130 | 1.6 | 7.2 | 2.2 | 104 |
YE3-3552-2 | 375 | 654 | 2985 | 95.8 | 0.91 | 1194 | 1.6 | 7.2 | 2.2 | 104 |
البيانات الفنية النوع | القدرة kW | التيار المقنن A | السرعة المقننة r/min | الكفاءة % | عامل القدرة | العزم المقنن N · m | عزم عمود الدوران المقفل العزم المقنن Tst Tn | تيار عمود الدوران المقفل التيار المقنن Ist In | أقصى عزم العزم المقنن Tax Tn | الضوضاء dB (A) |
سرعة التزامن 1500r/min |
YE3-80M-4 | 0.75 | 1.8 | 1435 | 82.5 | 0.75 | 5.0 | 2.3 | 6.6 | 2.3 | 56 |
YE3-90S-4 | 1.1 | 2.6 | 1440 | 84.1 | 0.76 | 7.3 | 2.3 | 6.8 | 2.3 | 59 |
YE3-90L-4 | 1.5 | 3.5 | 1440 | 85.3 | 0.77 | 10.0 | 2.3 | 7.0 | 2.3 | 59 |
YE3-100L1-4 | 2.2 | 4.8 | 1440 | 86.7 | 0.81 | 14.6 | 2.3 | 7.6 | 2.3 | 64 |
YE3-100L2-4 | 3 | 6.3 | 1440 | 87.7 | 0.82 | 19.9 | 2.3 | 7.6 | 2.3 | 64 |
YE3-112M-4 | 4 | 8.4 | 1460 | 88.6 | 0.82 | 26.3 | 2.2 | 7.8 | 2.3 | 65 |
YE3-132S-4 | 5.5 | 11.2 | 1475 | 89.6 | 0.83 | 35.9 | 2.0 | 7.9 | 2.3 | 71 |
YE3-132M-4 | 7.5 | 15.0 | 1470 | 90.4 | 0.84 | 48.9 | 2.0 | 7.5 | 2.3 | 71 |
YE3-160M-4 | 11 | 21.5 | 1475 | 91.4 | 0.85 | 71.5 | 2.2 | 7.7 | 2.3 | 73 |
YE3-160L-4 | 15 | 28.8 | 1475 | 92.1 | 0.86 | 97.4 | 2.2 | 7.8 | 2.3 | 73 |
YE3-180M-4 | 18.5 | 35.3 | 1480 | 92.6 | 0.86 | 120 | 2.0 | 7.8 | 2.3 | 76 |
YE3-180L-4 | 22 | 41.8 | 1480 | 93.0 | 0.86 | 143 | 2.0 | 7.8 | 2.3 | 76 |
YE3-200L-4 | 30 | 56.6 | 1485 | 93.6 | 0.86 | 194 | 2.0 | 7.3 | 2.3 | 76 |
YE3-225S-4 | 37 | 69.6 | 1485 | 93.9 | 0.86 | 239 | 2.0 | 7.4 | 2.3 | 78 |
YE3-225M-4 | 45 | 84.4 | 1485 | 94.2 | 0.86 | 290 | 2.0 | 7.4 | 2.3 | 78 |
YE3-250M-4 | 55 | 103 | 1485 | 94.6 | 0.86 | 354 | 2.2 | 7.4 | 2.3 | 79 |
YE3-280S-4 | 75 | 136 | 1490 | 95.0 | 0.88 | 481 | 2.0 | 6.9 | 2.3 | 80 |
YE3-280M-4 | 90 | 163 | 1490 | 95.2 | 0.88 | 577 | 2.0 | 6.9 | 2.3 | 80 |
YE3-315S-4 | 110 | 197 | 1490 | 95.4 | 0.89 | 705 | 2.0 | 7.0 | 2.2 | 88 |
YE3-315M-4 | 132 | 236 | 1490 | 95.6 | 0.89 | 846 | 2.0 | 7.0 | 2.2 | 88 |
YE3-315L1-4 | 160 | 285 | 1490 | 95.8 | 0.89 | 1026 | 2.0 | 7.1 | 2.2 | 88 |
YE3-315L2-4 | 200 | 352 | 1490 | 96.0 | 0.90 | 1282 | 2.0 | 7.1 | 2.2 | 88 |
YE3-355M-4 | 250 | 440 | 1490 | 96.0 | 0.90 | 1597 | 2.0 | 7.1 | 2.2 | 95 |
YE3-355L-4 | 315 | 554 | 1490 | 96.0 | 0.90 | 2012 | 2.0 | 7.1 | 2.2 | 95 |
YE3-3551-4 | 355 | 639 | 1490 | 96.0 | 0.88 | 2260 | 1.7 | 7.0 | 2.2 | 102 |
YE3-3552-4 | 375 | 675 | 1490 | 96.0 | 0.88 | 2388 | 1.7 | 7.0 | 2.2 | 102 |
البيانات الفنية النوع | القدرة kW | التيار المقنن A | السرعة المقننة r/min | الكفاءة % | عامل القدرة | العزم المقنن N · m | عزم عمود الدوران المقفل العزم المقنن Tst Tn | تيار عمود الدوران المقفل التيار المقنن Ist In | أقصى عزم العزم المقنن Tax Tn | الضوضاء dB (A) |
سرعة التزامن 1000r/min |
YE3-90S-6 | 0.75 | 2.0 | 960 | 78.9 | 0.71 | 7.6 | 2.0 | 6.0 | 2.1 | 57 |
YE3-90L-6 | 1.1 | 2.8 | 960 | 81.0 | 0.73 | 11.1 | 2.0 | 6.0 | 2.1 | 57 |
YE3-100L-6 | 1.5 | 3.8 | 960 | 82.5 | 0.73 | 15.1 | 2.0 | 6.5 | 2.1 | 61 |
YE3-112M-6 | 2.2 | 5.4 | 970 | 84.3 | 0.74 | 21.8 | 2.0 | 6.6 | 2.1 | 65 |
YE3-132S-6 | 3 | 7.2 | 975 | 85.6 | 0.74 | 29.4 | 2.0 | 6.8 | 2.1 | 69 |
YE3-132M1-6 | 4 | 9.5 | 975 | 86.8 | 0.74 | 39.2 | 2.0 | 6.8 | 2.1 | 69 |
YE3-132M2-6 | 5.5 | 12.7 | 975 | 88.0 | 0.75 | 53.9 | 2.0 | 7.0 | 2.1 | 69 |
YE3-160M-6 | 7.5 | 16.2 | 980 | 89.1 | 0.79 | 73.1 | 2.0 | 7.0 | 2.1 | 73 |
YE3-160L-6 | 11 | 23.1 | 980 | 90.3 | 0.80 | 107 | 2.0 | 7.2 | 2.1 | 73 |
YE3-180L-6 | 15 | 30.9 | 985 | 91.2 | 0.81 | 146 | 2.0 | 7.3 | 2.1 | 73 |
YE3-200L1-6 | 18.5 | 37.8 | 985 | 91.7 | 0.81 | 179 | 2.0 | 7.3 | 2.1 | 73 |
YE3-200L2-6 | 22 | 44.8 | 985 | 92.2 | 0.81 | 213 | 2.0 | 7.4 | 2.1 | 73 |
YE3-225M-6 | 30 | 59.1 | 990 | 92.9 | 0.83 | 291 | 2.0 | 6.9 | 2.1 | 74 |
YE3-250M-6 | 37 | 71.7 | 985 | 93.3 | 0.84 | 359 | 2.0 | 7.1 | 2.1 | 76 |
YE3-280S-6 | 45 | 85.8 | 990 | 93.7 | 0.85 | 434 | 2.0 | 7.3 | 2.0 | 78 |
YE3-280M-6 | 55 | 103 | 990 | 94.1 | 0.86 | 531 | 2.0 | 7.3 | 2.0 | 78 |
YE3-315S-6 | 75 | 143 | 990 | 94.6 | 0.84 | 723 | 2.0 | 6.6 | 2.0 | 83 |
YE3-315M-6 | 90 | 170 | 990 | 94.9 | 0.85 | 868 | 2.0 | 6.7 | 2.0 | 83 |
YE3-315L1-6 | 110 | 207 | 990 | 95.1 | 0.85 | 1061 | 2.0 | 6.7 | 2.0 | 83 |
YE3-315L2-6 | 132 | 244 | 990 | 95.4 | 0.86 | 1273 | 2.0 | 6.8 | 2.0 | 83 |
YE3-355M1-6 | 160 | 296 | 990 | 95.6 | 0.86 | 1536 | 1.8 | 6.8 | 2.0 | 85 |
YE3-355M2-6 | 200 | 365 | 990 | 95.8 | 0.87 | 1920 | 1.8 | 6.8 | 2.0 | 85 |
YE3-355L-6 | 250 | 456 | 995 | 95.8 | 0.87 | 2399 | 1.8 | 6.8 | 2.0 | 85 |
YE3-3552-6 | 315 | 581 | 990 | 95.8 | 0.86 | 3008 | 1.8 | 6.8 | 2.0 | 91 |
التركيب التقليد والمناسب لأحجام الهيكل تعطى في الجدول التالي (مع "√")
الإطار | النوع الأساسي | نوع التدوير |
B3 | B5 | B35 | V1 | V3 | V5 | V6 | B6 | B7 | B8 | V15 | V36 | B14 | B34 | V18 |
80 ~ 112 | √ | √ | √ | - | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
132 ~ 160 | √ | √ | √ | - | √ | √ | √ | √ | √ | √ | √ | √ | - | - | - |
180 ~ 280 | √ | √ | √ | √ | - | - | - | - | - | - | - | - | - | - | - |
315 ~ 355 | √ | - | √ | √ | - | - | - | - | - | - | - | - | - | - | - |
العلامة "√" تعني البنية يمكن تصنيعها. عند الطلب، صندوق النهايات في أعلى المحرك إذا كان لم يوضح.

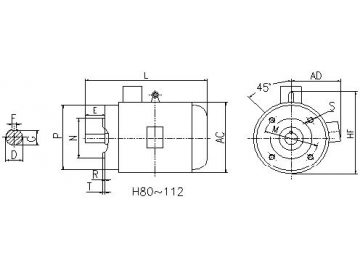

الأبعاد المحرك B14 يتميز بأن الهيكل بدون قاعدة تثبيت والحجاب الطرفي مع فلانجة (يوجد بها ثقوب) قياس الإطار | الأقطاب | أبعاد التركيب | الأبعاد الكلية |
D | E | F | G | M | N | P | R | S | T | AC | AD | HF | L |
80M | 2,4 | 19 | 40 | 6 | 15.5 | 100 | 80 | 120 | 0 | 4-M6 | 3.0 | 175 | 145 | - | 305 |
90S | 2,4,6 | 24 | 50 | 8 | 20 | 115 | 95 | 140 | 4-M8 | 195 | 165 | 360 |
90L | 390 |
100L | 28 | 60 | 24 | 130 | 110 | 160 | 3.5 | 215 | 180 | 245 | 435 |
112M | 255 | 200 | 265 | 440 |

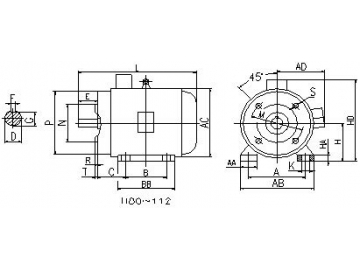

المحرك B34 يتميز بأن الهيكل مع قاعدة تثبيت والحجاب الطرفي مع فلانجة (يوجد بها ثقوب) قياس الإطار | الأقطاب | أبعاد التركيب | الأبعاد الكلية |
A | B | C | D | E | F | G | H | K | M | N | P | R | S | T | AA | BB | HA | AB | AC | AD | HD | L |
80M | 2,4 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 100 | 80 | 120 | 0 | 4-M6 | 3 | 34 | 142 | 10 | 165 | 175 | 145 | 225 | 305 |
90S | 2,4,6 | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 115 | 95 | 140 | 4-M8 | 36 | 180 | 12 | 180 | 195 | 165 | 260 | 360 |
90L | 125 | 210 | 390 |
100L | 160 | 140 | 63 | 28 | 60 | 24 | 100 | 12 | 130 | 110 | 160 | 3.5 | 40 | 233 | 14 | 205 | 215 | 180 | 270 | 435 |
112M | 190 | 140 | 70 | 28 | 60 | 112 | 45 | 220 | 15 | 230 | 255 | 200 | 310 | 440 |

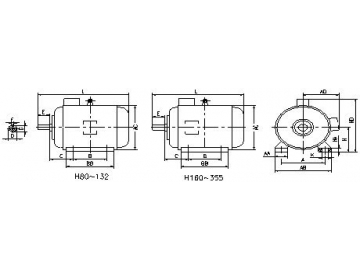

المحرك B3 يتميز بأن الهيكل مع قاعدة تثبيت والحجاب الطرفي بدون فلانجة. قياس الإطار | أقطاب | أبعاد التركيب | الأبعاد الكلية |
A | B | C | D | E | F | G | H | K | AA | BB | HA | AB | AC | AD | HD | L |
80M | 2,4 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 34 | 142 | 10 | 165 | 175 | 145 | 220 | 305 |
90S | 2,4,6 | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 36 | 180 | 12 | 180 | 205 | 170 | 265 | 360 |
90L | 125 | 56 | 210 | 390 |
100L | 160 | 140 | 63 | 28 | 60 | 24 | 100 | 12 | 40 | 233 | 14 | 205 | 215 | 180 | 270 | 435 |
112M | 190 | 70 | 112 | 45 | 220 | 15 | 230 | 255 | 200 | 310 | 440 |
132S | 216 | 89 | 38 | 80 | 10 | 33 | 132 | 55 | 226 | 18 | 270 | 310 | 230 | 365 | 510 |
132M | 178 | 256 | 550 |
160M | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 14.5 | 65 | 315 | 20 | 320 | 340 | 275 | 430 | 670 |
160L | 254 | 355 | 710 |
180M | 279 | 241 | 121 | 48 | 14 | 42.5 | 180 | 70 | 359 | 22 | 349 | 380 | 280 | 455 | 740 |
180L | 279 | 394 | 780 |
200L | 318 | 305 | 133 | 55 | 16 | 49 | 200 | 18.5 | 70 | 454 | 25 | 388 | 445 | 335 | 535 | 890 |
225S | 4 | 356 | 286 | 149 | 60 | 140 | 18 | 53 | 225 | 75 | 431 | 28 | 435 | 470 | 350 | 575 | 890 |
225M | 2 | 311 | 55 | 110 | 16 | 49 | 466 | 895 |
4,6 | 60 | 140 | 18 | 53 | 925 |
250M | 2 | 406 | 349 | 168 | 60 | 140 | 18 | 53 | 250 | 24 | 80 | 515 | 30 | 484 | 535 | 390 | 635 | 990 |
4,6 | 65 | 58 |
280S | 2 | 457 | 368 | 190 | 280 | 85 | 510 | 35 | 550 | 595 | 425 | 705 | 995 |
4,6 | 75 | 20 | 67.5 |
280M | 2 | 419 | 65 | 18 | 58 | 550 | 1040 |
4,6 | 75 | 20 | 67.5 |
315S | 2 | 508 | 406 | 216 | 65 | 18 | 58 | 315 | 28 | 120 | 570 | 45 | 635 | 645 | 530 | 845 | 1200 |
4,6 | 80 | 170 | 22 | 71 |
315M | 2 | 457 | 65 | 140 | 18 | 58 | 680 | 1310 |
4,6 | 80 | 170 | 22 | 71 |
315L | 2 | 508 | 65 | 140 | 18 | 58 |
4,6 | 80 | 170 | 22 | 71 |
355M | 2 | 610 | 560 | 254 | 75 | 140 | 20 | 67.5 | 355 | 116 | 750 | 52 | 730 | 710 | 655 | 1010 | 1515 |
4,6 | 95 | 170 | 25 | 86 | 1555 |
355L | 2 | 630 | 75 | 140 | 20 | 67.5 | 1515 |
4,6 | 95 | 170 | 25 | 86 | 1555 |
3551 2 | 2 | 630 | 800 | 224 | 80 | 170 | 22 | 71 | 355 | 35 | 135 | 1140 | 52 | 760 | 780 | - | 1150 | 1880 |
4 | 110 | 210 | 28 | 100 | 1910 |
3552 | 6 | 1930 |

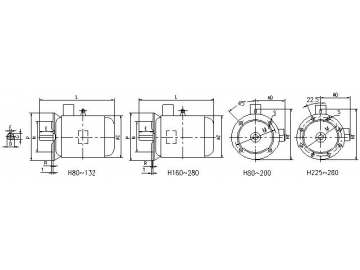

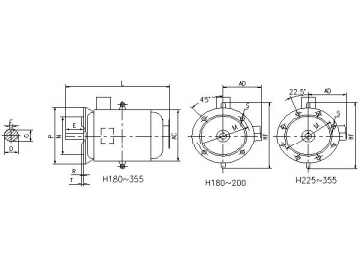

المحرك B5 يتميز بأن الهيكل بدون قاعدة تثبيت والحجاب الطرفي مع فلانجة (يوجد بها ثقوب) قياس الإطار | الأقطاب | أبعاد التركيب | الأبعاد الكلية |
D | E | F | G | M | N | P | R | S | T | AC | AD | HF | L |
80M | 2,4 | 19 | 40 | 6 | 15.5 | 165 | 130 | 200 | 0 | 4- φ 12 | 3.5 | 175 | 145 | - | 305 |
90S | 2,4,6 | 24 | 50 | 8 | 20 | 195 | 165 | 360 |
90L | 390 |
100L | 28 | 60 | 24 | 215 | 180 | 250 | 4- φ 14.5 | 4 | 215 | 180 | 240 | 435 |
112M | 255 | 200 | 275 | 435 |
132S | 38 | 80 | 10 | 33 | 265 | 230 | 300 | 0 | 310 | 230 | 360 | 510 |
132M | 540 |
160M | 42 | 110 | 12 | 37 | 300 | 250 | 350 | 0 | 4- φ 18.5 | 5 | 340 | 275 | 410 | 670 |
160L | 710 |
180M | 48 | 14 | 42.5 | 380 | 280 | 430 | 740 |
180L | 780 |
200L | 55 | 16 | 49 | 350 | 300 | 400 | 0 | 445 | 335 | 490 | 890 |
225S | 4 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 0 | 8- φ 18.5 | 470 | 350 | 540 | 890 |
225M | 2 | 55 | 110 | 16 | 49 | 895 |
4,6 | 60 | 140 | 18 | 53 | 925 |
250M | 2 | 500 | 450 | 550 | 0 | 535 | 390 | 620 | 990 |
4,6 | 65 | 58 |
280S | 2 | 595 | 425 | 675 | 995 |
4,6 | 75 | 20 | 67.5 |
280M | 2 | 65 | 18 | 58 | 1040 |
4,6 | 75 | 20 | 67.5 |

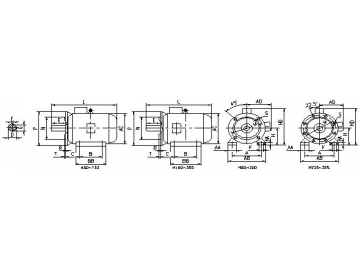

المحرك B35 يتميز بأن الهيكل مع قاعدة تثبيت والحجاب الطرفي مع فلانجة (يوجد بها ثقوب) قياس الإطار | الأقطاب | أبعاد التركيب | الأبعاد الكلية |
A | B | C | D | E | F | G | H | K | M | N | P | R | S | T | AA | BB | HA | AB | AC | AD | HD | L |
80M | 2,4 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 165 | 130 | 200 | 0 | 4- φ 12 | 3.5 | 34 | 142 | 10 | 165 | 175 | 145 | 225 | 305 |
90S | 2,4,6 | 140 | 56 | 24 | 50 | 8 | 20 | 90 | 36 | 180 | 12 | 180 | 205 | 170 | 265 | 360 |
90L | 125 | 220 | 390 |
100L | 160 | 140 | 63 | 28 | 60 | 24 | 100 | 12 | 215 | 180 | 250 | 0 | 4- φ 14.5 | 4 | 40 | 233 | 14 | 205 | 215 | 180 | 270 | 435 |
112M | 190 | 70 | 112 | 45 | 220 | 15 | 230 | 255 | 200 | 310 | 435 |
132S | 216 | 89 | 38 | 80 | 10 | 33 | 132 | 265 | 230 | 300 | 55 | 226 | 18 | 265 | 310 | 230 | 365 | 510 |
132M | 178 | 256 | 550 |
160M | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 14.5 | 300 | 250 | 350 | 0 | 4- φ 18.5 | 5 | 65 | 315 | 20 | 320 | 340 | 275 | 430 | 670 |
160L | 254 | 355 | 710 |
180M | 279 | 241 | 121 | 48 | 14 | 42.5 | 180 | 70 | 359 | 22 | 349 | 380 | 280 | 455 | 740 |
180L | 279 | 394 | 780 |
200L | 318 | 305 | 133 | 55 | 16 | 49 | 200 | 18.5 | 350 | 300 | 400 | 454 | 25 | 388 | 445 | 335 | 535 | 890 |
225S | 4 | 356 | 286 | 149 | 60 | 140 | 18 | 53 | 225 | 400 | 350 | 450 | 0 | 8- φ 18.5 | 75 | 431 | 28 | 435 | 470 | 350 | 575 | 890 |
225M | 2 | 311 | 55 | 110 | 16 | 49 | 466 | 895 |
4,6 | 60 | 140 | 18 | 53 | 925 |
250M | 2 | 406 | 349 | 168 | 53 | 250 | 24 | 500 | 450 | 550 | 80 | 515 | 30 | 484 | 535 | 390 | 635 | 990 |
4,6 | 65 | 58 |
280S | 2 | 457 | 368 | 190 | 280 | 85 | 510 | 35 | 550 | 595 | 425 | 705 | 995 |
4,6 | 75 | 20 | 67.5 |
280M | 2 | 419 | 65 | 18 | 58 | 550 | 1040 |
4,6 | 75 | 20 | 67.5 |
315S | 2 | 508 | 406 | 216 | 65 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 8- φ 24 | 6 | 120 | 570 | 45 | 635 | 645 | 530 | 845 | 1200 |
4,6 | 80 | 170 | 22 | 71 |
315M | 2 | 457 | 65 | 140 | 18 | 58 | 680 | 1310 |
4,6 | 80 | 170 | 22 | 71 |
315L | 2 | 508 | 65 | 140 | 18 | 58 |
4,6 | 80 | 170 | 22 | 71 |
355M | 2 | 610 | 560 | 254 | 75 | 140 | 20 | 67.5 | 355 | 740 | 680 | 800 | 116 | 750 | 52 | 730 | 710 | 655 | 1010 | 1515 |
4,6 | 95 | 170 | 25 | 86 | 1555 |
355L | 2 | 630 | 75 | 140 | 20 | 67.5 | 1515 |
4,6 | 95 | 170 | 25 | 86 | 1555 |
3551 2 | 2 | 630 | 800 | 224 | 80 | 170 | 22 | 71 | 355 | 35 | 840 | 780 | 900 | 135 | 1140 | 52 | 760 | 780 | - | 1150 | 1880 |
4 | 110 | 210 | 28 | 100 | 1910 |
3552 | 6 | 1930 |
المحرك V1 يركب عمودي ويتميز بأن الهيكل بدون قاعدة تثبيت، والحجاب الطرفي مع فلانجة وعمود دوران المتدد إلى أسفل. قياس الإطار | الأقطاب | أبعاد التركيب | الأبعاد الكلية |
D | E | F | G | M | N | P | R | S | T | AC | AD | HF | L |
180M | 2,4,6 | 48 | 110 | 14 | 42.5 | 300 | 250 | 350 | 0 | 4- φ 18.5 | 5 | 380 | 280 | 485 | 800 |
180L | 840 |
200L | 55 | 16 | 49 | 350 | 300 | 400 | 445 | 335 | 565 | 960 |
225S | 4 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 0 | 8- φ 18.5 | 470 | 350 | 610 | 980 |
225M | 2 | 55 | 110 | 16 | 49 | 985 |
4,6 | 60 | 140 | 18 | 53 | 1015 |
250M | 2 | 500 | 450 | 550 | 0 | 535 | 390 | 685 | 1095 |
4,6 | 65 | 58 |
280S | 2 | 595 | 425 | 790 | 1120 |
4,6 | 75 | 20 | 67.5 |
280M | 2 | 65 | 18 | 58 | 1155 |
4,6 | 75 | 20 | 67.5 |
315S | 2 | 65 | 18 | 58 | 600 | 550 | 660 | 8- φ 24 | 6 | 645 | 530 | 870 | 1390 |
4,6 | 80 | 170 | 22 | 71 | 1420 |
315M | 2 | 65 | 140 | 18 | 58 | 1490 |
4,6 | 80 | 170 | 22 | 71 | 1520 |
315L | 2 | 65 | 140 | 18 | 58 | 1490 |
4,6 | 80 | 170 | 22 | 71 | 1520 |
355M | 2 | 75 | 140 | 20 | 67.5 | 740 | 680 | 800 | 710 | 655 | 1010 | 1615 |
4,6 | 95 | 170 | 25 | 86 | 1655 |
355L | 2 | 75 | 140 | 20 | 67.5 | 1615 |
4,6 | 95 | 170 | 25 | 86 | 1655 |
3551 2 | 2 | 80 | 170 | 22 | 71 | 840 | 780 | 900 | 780 | 795 | 1220 | 1990 |
4 | 110 | 210 | 28 | 100 | 2020 |
3552 | 6 | 2040 |
