عيوب محطات الضخ التقليدية
1. مشاريع البناء والمباني الكبيرة.
2. متطلبات بنية تحتية كبيرة.
3. التركيب المعقد.
4. استثمار رؤوس أموال ضخمة

هدفنا هو جلب الماء من النهر إلى الناس التي تحتاجها بتكاليف منخفضة جداً لنظم ري بمحور مركزي. ما يلي هو حلول الضخ الخاصة بنا التي هي أسهل بكثير وأقل تكلفة في البناء.

نظام الري بالمضخة العائمة Rainfine تشمل:
1. محطة ضخ عائمة.
2. أنبوب FRP في موقع المزرعة.
3. محطة ضخ زيادة الضغط للحاوية.
4. معدات الري المحوري.

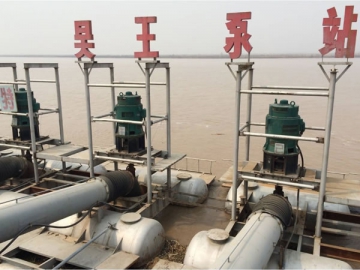

محطة ضخ عائمة Wu-Wang
1. محطة الضخ هذه لقد تم بنائها في الصين في عام 2000.
2. المحطة لديها 25 2.8m³/s لكل مضخة x 25=70m³/s.
3. طاقة الضغط الهيدروليكي عبارة عن 4 m.
4. ليس هناك الحاجة للفحص.
5. متطلبات أقل للأعمال المدنية.
6. تقوم بضخ الماء النظيف الموجود على سطح النهر.
7. سهولة البناء (4 شهور فقط).
8. يمكن أن يتم بنائها في أي مكان على طول النهر.
9. تكاليف الإستثمار أقل بكثير بالمقارنة بنظم الضخ التقليدية.

ميزة محطة ضخ عائمة
1. يمكن أن يتم بنائها في مكان على طول النهر.
2. الفحص غير ضروري.
3. أدنى متطلبات للبناء.
4. إنتاج مصنع معياري.
5. التجميع والتشغيل السهل وفي فترة قصيرة.
6. التشغيل الآمن والموثوق به.
7. تكاليف صيانة منخفضة.
8. تكاليف منخفضة جداً للإستثمار (حوالي 20% من تكاليف المضخة التقليدية).

1. تكاليف شحن حاوية 40’ من السودان تقدر بـ US$2,300.
2. حاوية واحدة يمكن تحمل فقط أنبوبة واحدة 12m.
3. تكاليف الشحن البحري حوالي: 16,000m/12m xUS$2,300 = US$3,068,200
4. تكاليف شحن الأنبوب لكل متر: US$2,300/12m = US$191.00.
5. تكاليف الشحن البري من الصين إلى أقرب ميناء ومن السودان إلى موقع Alrawabi مكلف جداً (تقريباً نفس تكاليف الشحن البحري).
6. تكاليف الشحن لكل متر تصبح مكلفة جداً.
إذا قمنا بشراء أنبوب من مصر أو تركيا، فإن تكاليف الشحن تكون أقل قليلاً من الموجود في الصين ولكن لا تزال عالية.

محطة ضخ زيادة الضغط للحاوية
محطة ضخ زيادة الضغط للحاوية هي عبارة عن وحدة بحاويات 2×40'.

يتم إستخدام محرك ديزل لتوفير الطاقة للمضخة.

مميزات محطة ضخ زيادة الضغط للحاوية
1. يمكن تصنيعها وتجميعها في المصنع.
2. يتم ضمان الجودة في إنتاج المصنع.
3. تكاليف شحن منخفضة للحاويات القياسية.
4. ليس هناك الحاجة إلى فنيين محترفين في موقع التشغيل.
5. تكاليف منخفضة للتركيب والتجميع في الموقع.
6. تكاليف صيانة منخفضة.
7. يمكن أن يتم نقلها في المستقبل.

لقد تم بناء هذا الجدار من أجل منع الرواسب الموجود في قناة التدفق الزائد.

عرض المشروع
1. نحن سنقوم ببناء محطة ضخ عائمة مشابهة لمحطة ضخ Wu-Wang.
2. معدل التدفق الكلي للمحطة لـ 64 محور يجب أن يكون 12,800m³/hr (3.47m³/s).
3. طاقة الضغط الهيدروليكي المرحلة الأولى هو 40m بتدفق 6,400m/3/hr(1.78m³/s) لـ 32 محور وطاقة الضغط الهيدروليكي المرحلة الثانية هو 30m بتدفق 6,400m³/hr(1.78m³/s) لـ 32 محور.
4. إن الإستهلاك الكلي للطاقة لمرحلتين حوالي 3.9 MW.
5. كل مضخة يمكن أن توفر ماء لـ 8 محاور. 8 محطات ضخ مطلوبة لـ 64 محور.

حساب تكاليف Alrawabi
تكاليف المعدات:
1. محطة ضخ رئيسية: US$1,000,000 مضخة: 3×1.78m³/s 40m محرك رئيسي: 3x 700kw /10kv نظام عائم.
2. محطة ضخ زيادة الضغط: US$900,000 مضخة: 3x 1.78m³/s 30m محرك رئيسي: 3x600kw/10kv غرفة المضخة.
3. مضخة الحاوية: US$900,000 200m³/hr × 8 مضخات × 8 وحدات = 12,800 m³/hr(3.6m³/s)
4. معدات أنبوب FRP والشحن: US$300,000
5. أنبوب 8.67km: US$420.00/m x 8.67km = US$3,641,400 أنبوب FRP 0.6Mpa: 1,400mmx20.5mm، 186kg/m
المجموع الإجمالي: US$6,740,000
ملاحظة: لم يتم إضافة تكاليف القناة والسد إلى الحساب المذكور أعلاه.

التكاليف الكهربائية للماء لكل متر مربع:
إذا قمنا بإستخدام هذا النظام، فإن الطاقة الكهربائية الكلية المطلوبة عبارة عن:
محطة الضخ الرئيسية: 3x700kw=2,100kw
محطة زيادة الضغط: 3x600kw=1,800kw
الطاقة الكهربائية الكلية المطلوبة: 2,100kw 1,800kw=3,900kw
رسوم الطاقة الكهربائية في السودان حوالي 0.20SDG/kwh.
تكاليف الطاقة في الساعة: 3,900kw x 0.20SDG/kwh=780.00SDG
الماء المستخدم في الساعة: 2.10m³/s × 3 مضخات ×3600s = 21,600 m³
لذلك تكاليف الماء لكل متر مربع حوالي: 780SDG/ 21,800m³ = 0.036 SDG/m³ (US$0.0045/m³)
هذا أرخص بكثير من إستخدام نظام بمحرك ديزل.

تكاليف المعدات للماء لكل متر مربع
1. الإستثمار الكلي للمعدات حوالي US$6,740,000:
إذا يمكن إستخدام هذا النظام لمدة 6 سنوات، فإن حجم الإستثمار في عام يكون حوالي: US$6,740,000 /6= US$1,123,333
2. الماء الذي يتم ضخة من النهر في العام: 1.78m³/s × 3 مضخات × 3600s × 24 ساعة × 300 يوم=138,412,800m³
3. تكاليف الإستثمار للماء لكل متر مربع: US$1,123,333 / 138,412,800m³= US$0.008/m³

التكاليف الكلية للكهرباء والمعدات:
التكاليف الكلية (تكاليف الإستثمار الطاقة الكهربائية) US$0.008 × 8 0.036 SDG=0.10 SDG/ m³

نسبة تكاليف الماء في إنتاج البرسيم الحجازي:
إذا 1000m³ ماء يمكن أن تنتج 1 طن من البرسيم الحجازي.
فإن تكاليف الماء في 1 طن برسيم حجازي: 0.10SDG ×1000 = 100.00SDG
القيمة من US$ إلى SDG هي 8:1
تكاليف الماء في 1 طن برسيم حجازي حوالي 100SDG/ 8= US$12.50
إذا كان سعر البرسيم الحجازي US$320.00/طن
فإن تكاليف الماء في 1 طن برسيم حجازي: US$12.5/320=4%

يمكننا حساب تكاليف الماء من الحفر المثقبة المنتجة بإستخدام طاقة محرك الديزل.

هذا نظام محوري بإمداد ماء من الآبار المحفورة المدفوعة بمحرك ديزل.

تكاليف الديزل للماء لكل متر مربع:
1. محرك الديزل لمحور 50ha عبارة عن 140kw، إستهلاك الديزل حوالي 36L/h
2. تكاليف الديزل في السودان حوالي US$0.60/L.
3. تكاليف الديزل لكل ساعة: 36L/h ×US$0.60 = US$21.00
4. كمية الماء من البئر المحفور عبارة عن 200m³/h.
5. تكاليف الماء لكل متر مكعب: US$21.00/200m³= US$0.11
6. تكاليف الطاقة الكهربائية حوالي US$0.0045/m³ وهي عبارة عن 4% من تكاليف الديزل.

تكاليف معدات الماء لكل متر مكعب:
1. تكاليف إستثمار محرك الديزل والبئر حوالي US$180,000/محور.
2. إذا قمنا بإستخدامه لمدة 6 سنوات، فإن الإستثمار في كل عام يكون: US$180,000/6= US$30,000
3. الماء الذي يتم ضخة من البئر في كل عام حوالي 200m³/h × 24 ساعة × 300 يوم= 1,440,000m³
4. تكاليف إستثمار الماء لكل متر مكعب: US$30,000/1,440,000= US$0.028 /m³.
5. تكاليف النظام العائم US$0.008/m³ وهي عبارة عن 28% من نظام البئر.

التكاليف الكلية للديزل والمعدات:
1. التكاليف الكلية للماء: US$0.028 US$0.11 = US$0.138 /m³
2. 1000 طن من الماء يمكن أن ينتج 1 طن من البرسيم الحجازي، تكاليف الماء لكل طن من البرسيم: US$0.138 /m³ x1000= US$138.00.

نسبة تكاليف الماء في طن واحد من البرسيم الحجازي:
إذا كان سعر البرسيم الحجازي US$320.00/طن.
فإن تكاليف الماء في 1 طن برسيم حجازي عن طريق البئر: US$138/320=43%

بالنسبة للنظام العائم، فهذا الرقم عبارة عن 4%.

الخلاصة
النقاط الرئيسية للمشروع هي:
1) المضخة العائمة يمكن أن توفر كمية ضخمة من الأموال لتكاليف البناء.
2) أنبوب FRG الذي يتم إنتاجه في الموقع يمكن أن يوفر الأموال عن طريق تجنب تكاليف الشحن الكبيرة.
3) مضخة زيادة ضغط الحاوية توفر تكاليف تركيب الأعمال المدنية وهي سهلة التجميع بشكل كبير.
4) تكاليف الماء منخفضة جداً لإنتاج المحاصيل.
5) تكاليف الماء من حفر البئر عن طريق الديزل عبارة عن 43% من قيمة مبيعات البرسيم الحجازي.
6) تكاليف الماء من محطة الضخ العائمة هي فقط 4% قيمة مبيعات البرسيم الحجازي.
7) هذا سوف يجلب فرص زراعية رائعة من أجل الأماكن الفقيرة في أفريقيا.
