مضخة التروس الهيدروليكية 3PF (22 إلى 89 مليلتر لكل دورة) Group 3 Hydraulic Gear Pump
مضخة التروس الهيدروليكية
من بين مجموعة مختارة من 10 فئات من المضخات الهيدروليكية الترسية، مع نطاق إزاحة يتراوح من 0.16 إلى 199 مليلتر لكل دورة لتلبية مجموعة شاملة من المتطلبات، تمثل مضخة التروس الهيدروليكية فئة 3PF حل قوي للتطبيقات التي تحتاج إلى إزاحة أعلى. بفضل نطاقه الذي يتراوح من 22 إلى 89 مليلتر لكل دورة، حيث مصممة لتعدد الاستخدامات في كل من التكوينات الفردية والمتعددة الوحدات، مما يجعله مثالياً لمتطلبات النظام الهيدروليكي الأكثر طلب.
خصائص مضخة التروس الهيدروليكية 3PF تشمل
- نطاق إزاحة واسع يتراوح من 22 إلى 89 مليلتر لكل دورة، مما يتيح المرونة عبر مجموعة واسعة من الوظائف الهيدروليكية.
- مجهزة بتعويض الخلوص المحوري الآلي، مما يعزز الأداء ويطيل عمر الاستخدام الافتراضي.
- تم تحقيق التصنيع الدقيق من خلال استخدام معدات التصنيع الآلي CNC المستوردة، مما يعكس الالتزام بالجودة العالية.
- تتميز الفئات بجودتها الموثوقة وأدائها المتسق، بما يتماشى مع أعلى معايير الهندسة الهيدروليكية.

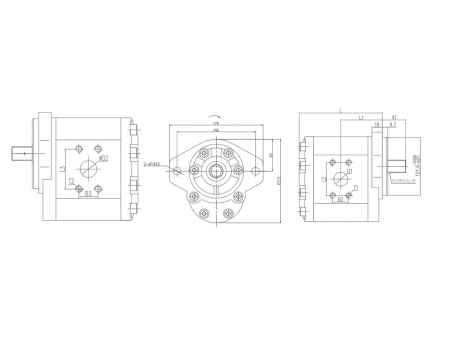

الأبعاد
المواصفات
| الموديل | الإزاحة (ml/r) | الضغط (bar) | السرعة (r/min) | L | L1 | L２ | Ｂ２ | ØD１ | T1 | L３ | Ｂ３ | ØD２ | T２ | |||
| اسمي | أقصى | اسمي | أقصى | أدنى | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | ||
| 22 | 200 | 250 | 2000 | 3000 | 400 | 130.3 | 65.3 | 52.4 | 26.2 | 27 | 3/8-16UNC-2B | 26.2 | 47.6 | 19 | 3/8-16UNC-2B | |
| 26 | 200 | 250 | 2000 | 3000 | 400 | 133.3 | 66.8 | |||||||||
| 34 | 200 | 250 | 2000 | 3000 | 400 | 138.8 | 69.6 | |||||||||
| 39 | 200 | 250 | 2000 | 3000 | 400 | 142.8 | 71.6 | |||||||||
| 43 | 200 | 250 | 2000 | 2800 | 400 | 145.3 | 72.8 | |||||||||
| 51 | 200 | 250 | 2000 | 2400 | 400 | 151.3 | 75.8 | |||||||||
| 60 | 180 | 230 | 1500 | 2800 | 400 | 157.8 | 79.1 | 58.7 | 28.4 | 33 | 7/16-14UNC-2B | 26.2 | 52.4 | 27 | ||
| 70 | 180 | 200 | 1500 | 2500 | 400 | 164.8 | 82.5 | |||||||||
| 78 | 160 | 200 | 1500 | 2300 | 400 | 171 | 85 | |||||||||
| 89 | 140 | 180 | 1500 | 2000 | 400 | 176 | 88 | |||||||||

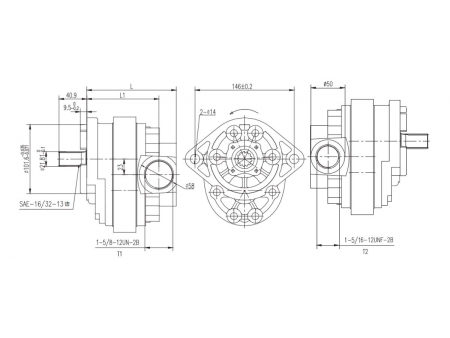

الأبعاد
المواصفات
| الموديل | الإزاحة (ml/r) | الضغط (bar) | السرعة (r/min) | L | L1 | T1 | T2 | |||
| اسمي | أقصى | اسمي | أقصى | أدنى | (mm) | (mm) | (mm) | (mm) | ||
| 22 | 200 | 250 | 2000 | 3000 | 400 | 111.6 | 85.6 | 1-5/8-12UNC-2B | 1-5/16-12UNC-2B | |
| 26 | 200 | 250 | 2000 | 3000 | 400 | 114.5 | 88.5 | |||
| 34 | 200 | 250 | 2000 | 3000 | 400 | 120.2 | 94.2 | |||
| 39 | 200 | 250 | 2000 | 3000 | 400 | 123.8 | 97.8 | |||
| 43 | 200 | 250 | 2000 | 2800 | 400 | 126.5 | 100.5 | |||
| 50 | 200 | 250 | 2000 | 2400 | 400 | 131.5 | 105.5 | |||
| 60 | 180 | 230 | 1500 | 2800 | 400 | 138.5 | 112.5 | |||
| 63 | 180 | 200 | 1500 | 2500 | 400 | 140.8 | 114.8 | |||
الأبعاد
المواصفات
| الموديل | الإزاحة (ml/r) | الضغط (bar) | السرعة (r/min) | |||
| اسمي | أقصى | اسمي | أقصى | أدنى | ||
| 32/23 | 200 | 250 | 2000 | 3000 | 500 | |
الأبعاد
| الإزاحة(ml/r) | 22 | 26 | 34 | 39 | 43 | 51 | 60 | 70 |
| L3/L4(mm) | 80 | 83 | 88.5 | 92.5 | 95 | 101 | 107.5 | 114.5 |
| L(mm) | 128.5 | 131.5 | 137 | 141 | 143.5 | 149.5 | 156 | 163 |
| L1(mm) | 65.5 | 67 | 69.8 | 71.8 | 73 | 76 | 79.3 | 82.8 |
الأبعاد
| الموديل | الإزاحة (ml/r) | الضغط (bar) | السرعة (r/min) | A(mm) | B(mm) | D(mm) | d (mm) | الوزن (kg) | |||
| اسمي | أقصى | اسمي | أقصى | أدنى | |||||||
| 43 | 210 | 300 | 2000 | 3000 | 300 | 171 | 115.5 | G1 | G3/4 | 12.8 | |
| 51 | 210 | 300 | 2000 | 3000 | 300 | 177 | 118.5 | G1 | G1 | 13.2 | |
| 61 | 210 | 300 | 200 | 3000 | 300 | 183.6 | 121.8 | G1 | G1 | 13.6 | |
| 82 | 210 | 300 | 200 | 3000 | 300 | 196 | 128 | G1-1/4 | G1 | 14.1 | |
مضخة التروس الهيدروليكية فئة 3PF، مصممة للإنتاج الهيدروليكي عالي التدفق، وهي مناسبة تماماً للآلات والمعدات الكبيرة. يعد أدائها القوي جزء لا يتجزأ من شاحنات المضخات والرافعات المثبتة على الشاحنات وخلاطات الخرسانة، مما يضمن تشغيل هذه التطبيقات بالكفاءة والموثوقية المطلوبة في بيئات الخدمة الشاقة، مما يجسد القوة والمرونة اللازمة للمهام الأكثر طلب.
