آلة القطع القالبي، ZM-320
Die Cutting Machine
- أقصى حد لسرعة القطع (الدورانية)120 متر في الدقيقة
- أقصى سرعة للقطع بالقوالب (نصف دوارة) 65 متر في الدقيقة
- أقصى عرض للقطع بالقوالب 300 مم
- أقصى عرض للشريط 320 مم
ماكينة القطع بالقوالب ZM-320 تعتمد أحدث نظام سيرفو وتحكم من شركة Rexroth-Bosch الألمانية. يدعم نظام القطع بالقوالب الحاصل على براءة اختراع القطع الدوار والنصف الدوار بناء على متطلبات الإنتاج.
على عكس النوع المتقطع التقليدي، تحافظ ماكينة التقطيع الكهربائية النصف الدوارة على نفس شد العمل لفك اللفة، وتوجيه اللف، ووحدة إعادة اللف بحيث لا تنحرف المواد أثناء القطع بالقوالب. علاوة على ذلك، تم تركيب وحدة القطع بالقوالب النصف الدوارة هذه بأسطوانة مغناطيسية كبيرة، مما يجعلها ملائمة لتغيير القوالب لتتوافق مع التطبيقات المختلفة.
تتميز آلة القطع بالقوالب بسرعة دوران ودقة وكفاءة عالية وسهولة التشغيل وتكلفة منخفضة. وهي مناسبة لمهام قطع القوالب المختلفة بما في ذلك الحجم الصغير أو الكبير. بالنسبة للإنتاج على نطاق واسع، يمكن للمستخدمين تغيير الأسطوانة المغناطيسية بشكل صحيح لتحسين جودة قطع القوالب والإنتاج.
منتجنا يحقق أقصى قدر من الربح لك، وهو آلة صناعة تحويلية مناسبة للمطابع.

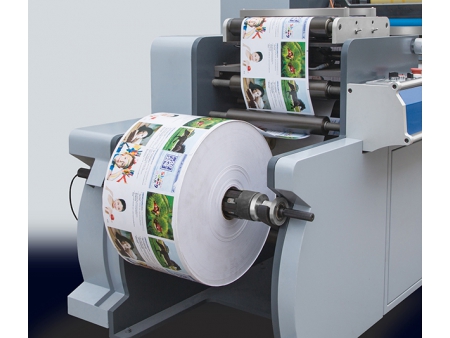

- وحدة فك اللفائف مع رافعة هوائية

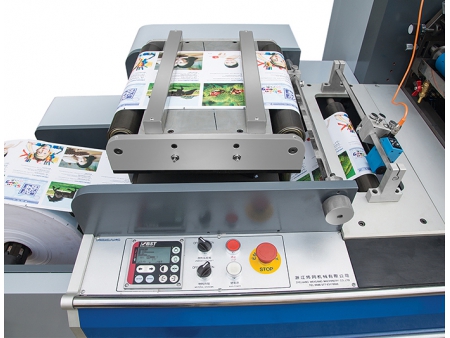

- وحدة توجيه الشريط BST
- وحدة الطباعة فليكسو (طلاء الورنيش)
- وحدة الختم البارد
- وحدة التصفيح
- وحدة القطع بالقوالب
- وحدة الحز
- وحدة إزالة الماتريكس (إزالة المخلفات الورقية)
- نظام تشغيل كامل بدون عمود بمحرك سيرفو
- نظام التحكم الألماني
| الوصف | العدد والماركة |
| جهاز التحكم | عدد 1، Rexroth Bosch ( ألمانيا) |
| المحرك المؤازر | عدد 1، Rexroth Bosch ( ألمانيا) |
| المحرك الرئيسي | ≥ عدد 4، Rexroth Bosch ( ألمانيا) |
| العاكس | عدد 2، Schneider ( فرنسا) |
| شاشة اللمس | عدد 1، Weinview ( تايوان، الصين) |
| التبديل الكهروضوئي التابع | عدد 1، SICK ( ألمانيا) |
| نظام دليل اللفة | مجموعة 1، BST ( ألمانيا) |
| الكونتكتر | عدد 1، Schneider (فرنسا) |
| سرعة القطع القصوى ( دورانية ) | 120m/min |
| سرعة القطع القصوى ( نصف دورانية) | 65m/min |
| طول القطع الأقصى ( دورانية ) | 207-570mm |
| طول القطع الأقصى ( نصف دورانية) | 100-450mm |
| عرض القطع الأقصى | 300mm |
| عرض اللفة الأقصى | 320mm |
| القطر الأقصى من تفكيك اللفة | 700mm |
| القطر الأقصى من لف اللفة | 600mm |
| دقة القطع القالبي | 0.1mm |
| عرض الحز | ≥20mm |
| مزود الطاقة | 380V, 3P |
| الوزن | 2400kg |
| الأبعاد | 3.22m×1.68m×1.66m |
