مطاط سيليكون موصل لإسطوانة الضغط
الموديلات الأساسية
LIM6968-15A/B, LIM6968-20A/B, LIM6968-30A/B, LIM6968-40A/B, LIM6968-50A/B, LSR6968-31A/B.
تعريف المنتج
مطاط السيليكون الموصل المصمم لإسطوانة الضغط مورد بشكل مادة سيليكونية مكونة من مادتين معالجة بالبلاتين. إنها مناسبة لعمليات التشكيل بالحقن. مكونات الخليط A و B يمكنه العمل بها بشكل أمن لمدة 5 أيام بشرط أحكام أغلاقها تحت درجة 20 درجة مئوية. عندما ترتفع درجة الحرارة فإن زمن المعالجة يكون أقصر.
المميزات الرئيسية
يتميز مطاط السيليكون المشكل بالحقن بمرونة عالية، تطاير منخفض، ثبات حراري عالي و مجموعة ضغط منخفضة.
التطبيقات

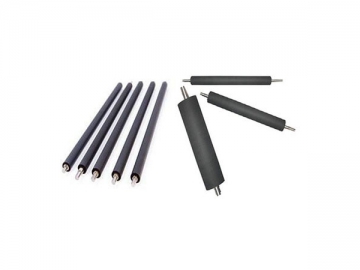

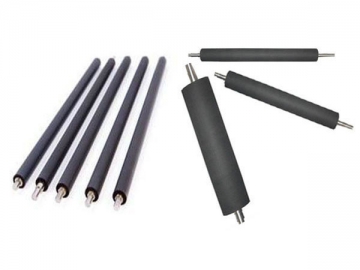

يستخدم مطاط السيليكون بشكل رئيسي كمادة سطحية مرنة على أسطوانة الضغط الموصلة للمرافق المكتبية مثل الطابعات الليزرية، آلات النسخ، و غيرها.
التعبئة و التغليف
سطل 20 كيلو أو 200 كيلو.
الخصائص الفيزيائية | طريقة الإختبار | الوحدة | LSR6968-15A/B | LSR6968-20A/B | LSR6968-30A/B | LSR6968-40A/B | LSR6968-50A/B | LSR6968-31A/B | |
المظهر (اللون) | Black | Black | Black | Black | Black | Black | |||
الثقل النوعي | D792 | 1.000±0.001 | |||||||
الصلابة | D2204/DIN5305 | A/Asker C | 3/15 | 5/20 | 10/30 | 20/40 | 30/50 | 14/35 | |
اللزوجة | DIN53019 | mPa.s | (5~10) x 104 | (5~10) x 104 | (5~10) x 104 | (5~10) x 104 | (5~10) x 104 | (6~7.8) x 104 | |
قوة التمدد | D412 | MPa | ≥0.6 | ≥0.6 | ≥0.8 | ≥1.0 | ≥1.0 | 1.0~1.5 | |
الإستطالة عند الكسر | D412 | % | ≥400 | ≥400 | ≥350 | ≥350 | ≥350 | 280~360 | |
قوة التمزق | D624B | KN/m | ≥2 | ≥2 | ≥2 | ≥2 | ≥2 | 2.3~4.3 | |
الإنكماش الخطي | JISK 6301 | % | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | |
مجموعة الشد | D412 DIE C | % | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | |
المرونة | % | ≥20 | ≥25 | ≥40 | ≥50 | ≥60 | |||
مجموعة الضغط | DIN53 517 22hrs @ 175 ℃ | % | ≤8 ( 200 ℃ x4h 180 ℃ x22h، 25 ضغط %) | ||||||
زمن المعالجة (150 درجة مئوية) | Tc10≥8S Tc90≤50S |
ملاحظة
الخصائص الفنية المذكورة أنفاً تستخدم فقط كمعلومات مرجعية. لمزيد من التفاصيل حول ظروف التشكيل الرجاء التواصل معنا مباشرة.
