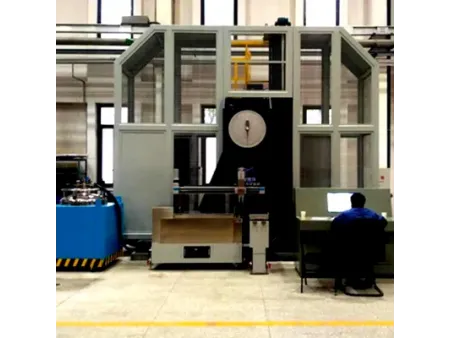

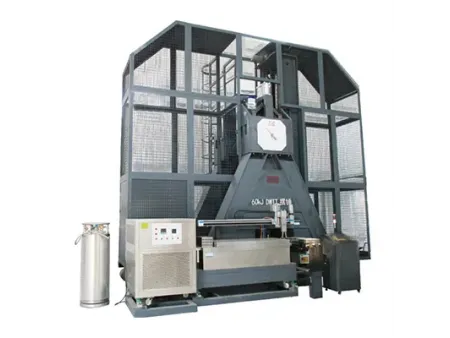

نظام متكامل لاختبار مقاومة التهشم والتحطم للمواد المعدنية، نطاق طاقة من 20 كيلو جول إلى 100 كيلو جول
طلب عرض سعر
الموقع الإلكتروني: http://testingmachine-ae.com/3-6-pendulum-impact-testing-machines.html
ا
سلسلة (20kJ-100kJ) PIT-E
Pendulum Impact Testing Machine for Metals (DWTT)
إن هذه الماكينة تمثل القمة في هندسة الاختبار، وهي جهاز اختبار الصدم بالبندول صُمم ليكون المعيار الأدق في اختبار صدم المعادن، حيث تم تطويره خصيصاً لإجراء اختبارات تمزيق الوزن الساقط (DWTT) للفولاذ الفيريتي، وفولاذ خطوط الأنابيب، والمواد المعدنية عالية الصلابة. كما يمنحك هذا النظام القدرة المطلقة على تقييم المقاومة الميكانيكية للمواد عبر قياس دقيق لـ طاقة التصادم تحت ظروف التحميل الديناميكي، مما يتيح لك تحليلاً عميقاً لطبيعة الكسور وتحولاتها الفيزيائية ضمن نطاق درجة حرارة الانتقال من الليونة إلى الهشاشة.
المعايير
ASTM E436, GB/T 8363, API RP 5L3
الميزات
- قاعدة وهيكل للمهام الشاقة
صُمم الجهاز بقاعدة معززة وهيكل فائق الصلابة لضمان الاستقرار البعدي على المدى الطويل، حيث يضمن هذا التصميم قياس طاقة التصادم بمنتهى الدقة، مع قدرة استثنائية على إخماد الاهتزازات المتبقية فور حدوث الاصطدام. - ثلاثة مستويات لطاقة التصادم
مرونة مطلقة في الأداء، حيث يمكنك التنقل بين ثلاثة مستويات طاقة مختلفة دون الحاجة لتغيير البندول، مما يختصر الوقت ويرفع من كفاءة الإنتاجية في المختبر بشكل ملحوظ. - تشغيل آلي بالكامل
وداعاً للتدخل اليدوي، يدعم الجهاز دورة عمل مؤتمتة بالكامل، بدءاً من تغذية العينات، مروراً بتنفيذ الصدم ورفع البندول، وصولاً إلى التخلص من العينات المختبرة، لضمان تدفق عمل ذكي وسريع. - نظام بندول فائق الدقة
يعمل المحرك المؤازر على توفير عزم دوران ثابت لرفع البندول بدقة تكرارية متناهية. كما يتميز نظام الدفع الحلقي بتصميم مدمج وقدرة تحمل عالية للأحمال الزائدة، مع تقليل احتياجات الصيانة إلى حدها الأدنى. - جمع آلي للعينات
من أجل سلامة المشغل وكفاءة العمل، يتم نقل العينات بعد الاختبار تلقائياً إلى خارج كابينة الحماية، مما يسهل عملية استعادتها بأمان ويزيد من سرعة وتيرة العمل في المختبرات ذات الضغط العالي. - حماية وسلامة قصوى
الجهاز مزود بنظام حماية مغلق بالكامل لمنع تطاير الشظايا أثناء الاختبار. وبفضل نظام القفل البيني ومفاتيح الأمان اللحظية، لا يبدأ الاختبار إلا عند استيفاء كافة شروط السلامة بدقة. - منصة تحكم متطورة من سيمنز (Siemens)
يعتمد الجهاز على وحدة التحكم المنطقي المبرمج (PLC) من طراز Siemens S7-200، مما يوفر منطق تحكم موثوقاً، ويقلل العبء على المشغل، ويرتقي بـ معامل جودة العمليات الإنتاجية والأمان التشغيلي.
المواصفات الفنية
| الطراز | | |
| الطاقة القصوى للتصادم (جول) | 20000J, 30000J, 40000J | 100000J |
| زاوية الاصطدام | 81.6°, 106.3°, 135° | 135°-63° |
| المسافة من محور الارتكاز إلى مركز الصدم (الارتطام) | 2000mm | 2400mm |
| سرعة الارتطام لحظة الصدم | 5.788 م/ ثانية، 7.088 م/ ثانية، 8.183 م/ ثانية | 5.07 إلى 8.96 م/ ثانية |
| فتحة الارتكاز (المسافة بين السندانين/ اتساع السندان) | 254±0.8mm | |
| نصف قطر الانحناء (التكور) | 14.3±0.5mm | |
| زاوية السلب أو الميل التدريجي (التناقص في السمك) للمسند | 11° | |
| نصف قطر حافة الصدم، مم | 25.4±0.4mm | |
| سُمك رأس الصدم (مم) | 50.8±0.8mm | |
| أبعاد العينة | 305 × 76.2 × (3-40) mm | |
| الوزن | 40000kg | |
| متطلبات الطاقة الكهربائية | AC 380V±10%, 50Hz (ثلاثي الطور، 3 فاز)، 5 خطوط | |
