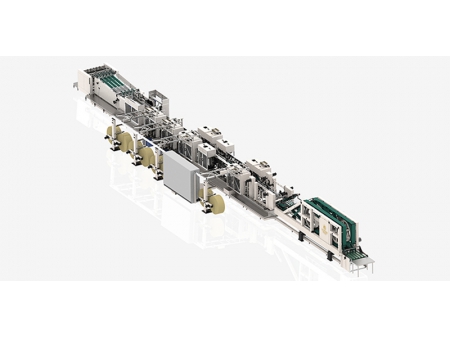

ماكينة لصق أكياس صمام ورقية ذات سرعة عالية، GU8320
تم تصميم ماكينة GU8320 ذات السرعة العالية للصق قاع أكياس الصمامات الورقية متعددة الطبقات والأكياس ذات الفم المفتوح المستخدمة في صناعات البناء والصناعة الكيميائية والغذائية.
صممت آلة إنتاج أكياس الصمامات بنظام تحكم سيرفو رقمي بالكامل، مما يتيح ضبط آلي شامل طوال عملية التصنيع، بدء من تحديد موضع الأنبوب وحتى تشكيل الكيس النهائي. تدعم هذه الماكينة الإنتاج عالي السرعة يصل إلى 200 كيس في الدقيقة، مع الحفاظ على دقة تشكيل القاعدة، وقوة اللحام (اللصق)، وبنية الكيس المتناسقة. تعد آلة تشكيل قاعدة أكياس الصمامات عالية السرعة حل عملي لمصنعي أكياس الصمامات الصناعية الذين يحتاجون إلى كل من القدرة الإنتاجية العالية وموثوقية المنتج.
- كيس تغليف أطعمة الحيوانات/ أكياس طعام القطط والكلاب (بطرف واحد وفيلم داخلي)
- كيس تعبئة علف الحيوانات الأليفة مزود بصمام
- كيس اسمنت ورقي مختوم بتقنية الموجات فوق الصوتية (لتعبئة المساحيق والمواد الكيميائية)
- كيس صمام ورقي درجة الغذاء (عبوة 25 كجم أو أكبر)
| طول ورق أنبوب الكيس | 470-1100mm |
| الطول النهائي للكيس | من 330 إلى 920 مم (أقصى طول للكيس مع طول أنبوب يبلغ 1100 مم وعرض سفلي يبلغ 120 مم) |
| عرض الكيس | 330-600mm |
| عرض قاع الكيس | 90-200mm |
| مسافة مركز الكيس | 240-800mm |
| قصى سرعة تصميمية | 230bags/min |
| أقصى سرعة إنتاج | 200 كيس في الدقيقة (تختلف سرعة الإنتاج الفعلية باختلاف مواصفات الأكياس والمواد ومتطلبات العملية) |
| الأبعاد | 32.63×5.1×2.52m |
| القدرة الكلية | 86kW |
| سمك لوح اللصق | 3.94mm |
-
وحدة التغذية
تعتمد نظام شفط فراغي دوار كوكبي لتغذية الأنابيب بشكل مستقر وفعال.
مزود بنظام كشف الأنابيب المزدوجة ونظام كشف الانسداد لضمان التشغيل المستمر والموثوق -
وحدة الترتيب
تحافظ كتل تحديد موضع السير المتزامن على ثبات المسافة بين الأنابيب الورقية.
تعمل وظيفة رفض الأنابيب المزدوجة على إزالة الأنابيب المتداخلة أو التي تم تغذيتها بشكل خاطئ.
توجد فتحات تهوية عند طرف صمام أنبوب الورق لدعم تشكيل قاع سلس ومعالجة الأكياس. -
آلية فتح وتشكيل قاعدة الكيس
يتم التحكم في كل وحدة طي مائلة ووحدة قطع مستقيمة بواسطة محرك سيرفو مستقل، مما يسمح بضبط المواضع المقابلة رقميًا.
تفتح آلية الفتح بالشفط طرف أنبوب الورق، مما يسمح لوحدة التشكيل بالدخول إلى الأنبوب بسلاسة.
تفتح آلية التشكيل الجانبين العلوي والسفلي لطرف أنبوب الورق، لتشكيل قاعدة الكيس على شكل ماسة متناظرة.
تعمل وحدة الضغط بالتنسيق مع آلية التشكيل لتشكيل قاعدة الكيس مع الضغط على الهيكل الماسي بإحكام في مكانه. -
وحدة لصق رقعة الصمامات GU8320-05A (اختيارية)
يتم التحكم في وحدات تغذية الشريط الورقي، والقطع، ولصق الصمامات، وإذابة المادة اللاصقة بواسطة محركات سيرفو مستقلة، مما يسمح بضبط طول الشريط الورقي، وطول الصمام المطوي، وموضع الإدخال رقمياً.
تساعد وظيفة إذابة المادة اللاصقة الآلية على منع تصلب المادة اللاصقة عند توقف الماكينة.
يكتشف نظام توجيه الحواف حافة الشريط الورقي للحفاظ عليه في الموضع الصحيح.
يحافظ نظام التحكم في الشد على ثبات الشريط الورقي أثناء التشغيل. -
آلية الصمام الأنبوبي (اختياري)
يتم التحكم في وحدات سحب الشريط الورقي، والقطع، ولصق أنبوب الصمام، وإذابة الغراء بواسطة محركات سيرفو مستقلة، مما يسمح بضبط طول الشريط، وطول الصمام المطوي، وموضع الإدخال رقمياً.
تساعد وظيفة إذابة الغراء التلقائية على منع تصلب المادة اللاصقة عند توقف الماكينة.
يكتشف نظام توجيه الحواف حافة الشريط الورقي للحفاظ عليه في الموضع الصحيح.
يحافظ نظام التحكم في الشد على ثبات شد الشريط الورقي أثناء التشغيل.
يمكن للآلية عمل شقوق صغيرة لفتحات الصمام.
يمكن تشكيل الشريط الورقي على هيئة أنبوب ثم إدخاله في الكيس الورقي. تتضمن الماكينة وحدة واحدة لإذابة الغراء الساخن. -
آلية تقوية داخلية (اختيارية)
يتم التحكم في وحدات سحب الشريط الورقي، والقطع، ولصق أنبوب الصمام، وإذابة الغراء بواسطة محركات سيرفو مستقلة، مما يسمح بضبط طول الشريط، وطول الصمام المطوي، وموضع الإدخال رقمياً.
تساعد وظيفة إذابة المادة اللاصقة الآلية على منع تصلب المادة اللاصقة عند توقف الماكينة.
يكتشف نظام توجيه الحواف حافة الشريط الورقي للحفاظ عليه في الموضع الصحيح.
يحافظ نظام التحكم في الشد على ثبات شد الشريط الورقي أثناء التشغيل. -
آلية اللصق قاع الكيس
يتم التحكم في عجلة اللصق بواسطة محرك سيرفو مستقل، مما يسمح بضبط موضع اللصق رقمياً.
تساعد وظيفة إذابة الغراء آلياً على منع تصلب المادة اللاصقة عند إيقاف تشغيل الجهاز. -
آلية التعزيز الخارجي (اختياري)
يتم التحكم في وحدات سحب الشريط الورقي، والقطع، ولصق أنبوب الصمام، وإذابة الغراء بواسطة محركات سيرفو مستقلة، مما يسمح بضبط طول الشريط، وطول الصمام المطوي، وموضع الإدخال رقمياً.
تساعد وظيفة إذابة المادة اللاصقة الآلية على منع تصلب المادة اللاصقة عند توقف الماكينة.
يكتشف نظام توجيه الحواف حافة الشريط الورقي للحفاظ عليه في الموضع الصحيح.
يحافظ نظام التحكم في الشد على ثبات شد الشريط الورقي أثناء التشغيل.
تكتشف وظيفة تتبع العلامات الملونة العلامات الموجودة على شريط الورق للقطع الآلي. -
آلية دوران قاع الكيس
يمكن للآلية قلب قاع الكيس للأعلى أو للأسفل.
تسمح قضبان التوجيه الجانبية للآلة بإنتاج أكياس ورقية ذات مسافات مركزية صغيرة، بالإضافة إلى أكياس ذات قيعان عريضة.
يتم رفض الأكياس آلياً عندما يتعذر فتح قاعها بشكل صحيح. -
آلية الضغط والعد
تتيح وظيفة العد ضبط الكمية المستهدفة وفقاً لمتطلبات الإنتاج.
تتيح وظيفة الضغط تسوية الأكياس الورقية، مما يضمن منتج نهائي أكثر تجانس.
عند الوصول إلى الكمية المحددة مسبقاً، تقوم وظيفة تفريغ الأكياس عبر الصمام بنقل الأكياس الجاهزة آلياً لإخراج منظم. -
نظام التحكم الكهربائي
مجهز بنظام تحكم كهربائي متكامل لضمان التشغيل المنسق والتحكم في عمليات التشغيل
