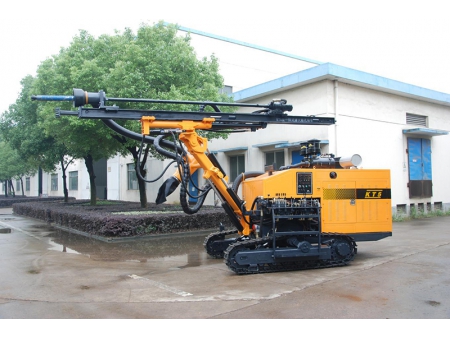

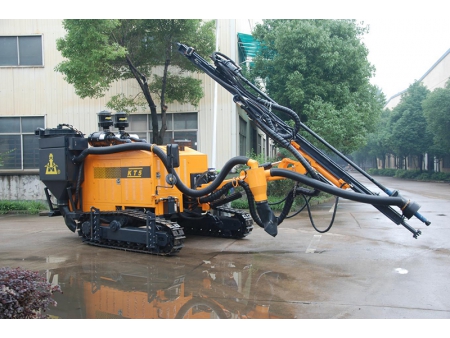

معدة حفر DTH متكاملة لعمليات الحفر المفتوح، KT5C/KT5H Integrated Down the hole Drill Rig for Open Use

طلب عرض سعر

الموقع الإلكتروني: https://ksdrillrig.asia/3-1-kt5c-integrated-down-the-hole-drill-rig.html

معدة حفر DTH متكاملة لعمليات الحفر المفتوح فئة KT5C/KT5H، هي حفارة متقدم مع نظام ضاغط هواء لولبي متكامل. تتميز المعدات ببنية مدمجة وقابلية للحركة مع تقديم أداء وكفاءة متميزين. مزودة بمحرك Yuchai China المرحلة الثالثة (Yuchai China stage III Engine)، تلبي منصة الحفر جميع المعايير الوطنية للانبعاثات والتأثير البيئي.

المواصفات العامة
قطر الحفر: من 80 إلى 105Φ مم
عمق الحفر الاقتصادي: 25 متر
طريقة التغذية: أسطوانة الزيت – جنزير (leaf chain)
شوط التغذية: 3000 مم
المحرك: Yuchai power Yuchai YC6J190-T303 (140KW/190HP)

المواصفات الفنية

رقم الموديل	KT5H	KT5C
صلابة الحفر	f=6-20	f=6-20
قطر الحفر	Ø90-127 mm	80-105 mm
عمق الحفر الاقتصادي	24 m	25 m
سرعة الدوران	0-3 km/h	2.5/4.0 km/h
القدرة على صعود المنحدرات	25°	30°
الارتفاع عن الأرض (الخلوص)	330 mm	430 mm
القدرة الكلية للماكينة	162 kW/2200 rpm	140 kW
محرك ديزل	Yuchai YC6J220-T300	Yuchai YC6J190-T303
سرعة الحركة	13 m³/min	10 m³/min
ضغط تفريغ الضاغط اللولبي	18 bar	15 bar
الأبعاد الخارجية (L×W×H)	8300×2450×2650 mm	6500×2400×2600 mm
الوزن	9500 kg	8000 kg
سرعة دوران المحرك	0-120 rpm	0-120 rpm
عزم الدوران	1680 N · m	1400 N*m
أقصى قوة دفع وسحب	-	25000 N
زاوية رفع ذراع الحفر	أعلى: 48°، أسفل: 16°	أعلى: 54°، أسفل: 26°
زاوية ميل الذراع	147°	125°
زاوية تأرجح المعدة	يمين: 53°، يسار: 52°	يمين: 47°، يسار: 47°
زاوية التأرجح الأفقي الجانبي المعدة	أعلى: 10°، أسفل: 10°	اليمين من -15 إلى 97°
زاوية تأرجح ذراع الحفر	يمين: 34°، يسار: 25°	يمين: 53°، يسار: 15°
زاوية تسوية الهيكل	أعلى: 10°، أسفل: 10°	أعلى: 10°، أسفل: 9°
طول الشوط للضربة الواحدة	3500 mm	3000 mm
الطول التعويضي	900 mm	900 mm
مطرقة DTH	3"	M3
قضيب الحفر	Ø64×3000 mm	φ64×3000 mm
طريقة جمع الغبار	نوع جاف (تدفق صفائحي إعصاري هيدروليكي)	نوع جاف (تدفق صفائحي إعصاري هيدروليكي)

الخصائص

منظف الهواء
الدوار ذو العزم العالي
جنزير فولاذي قابل للتكيف مع جميع التضاريس
لوحة تحكم سهلة الاستخدام
