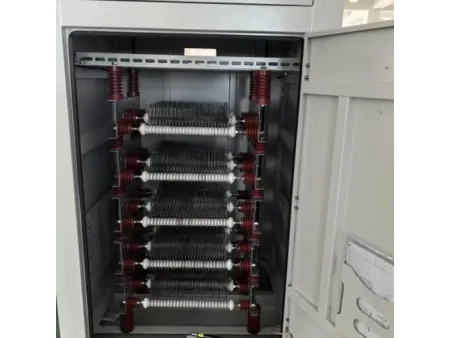

كابينة مقاوم التأريض المحايد، سلسلة CABA-CNR Neutral Grounding Resistor (NGR)
كابينات (لوحات) توزيع الطاقة الكهربائية
تمثل سلسلة CABA-CNR الحل الأمثل لحماية شبكات توزيع الطاقة بجهد 6 إلى35 كيلو فولت، حيث توفر أقصى درجات الأمان والكفاءة في تأريض النقطة المحايدة. ومن خلال إدخال مقاومة تأريض متقدمة، تضمن الكابينات: السيطرة الفورية على الجهد الزائد الناتج عن الأقواس الأرضية المتقطعة، مما يحمي النظام والمعدات، تقليل الجهد الزائد التشغيلي والرنان، لتعزيز استقرار الشبكة الكهربائية وكفاءة التشغيل، وتضمن كذلك العزل السريع للأخطاء الأرضية أحادية الطور، ما يسمح باستجابة عاجلة وفعّالة للأعطال. كما تجدر الإشارة إلى أن عناصر المقاومة تُصنع من سبائك فولاذ مقاوم للصدأ عالية الجودة، محلية أو مستوردة، لتوفر موصلية فائقة، ثباتاً طويل الأمد، مقاومة للتآكل والأكسدة، وقدرة على تحمل درجات الحرارة العالية. فضلاً عن ذلك، تضمن هذه الخصائص تشغيلاً آمناً وموثوقاً، حماية متكاملة للنظام، وإطالة عمر المعدات. إنها ليست مجرد خزانة مقاومة، بل استثمار في استقرار الطاقة، أمان الشبكة، وراحة البال التشغيلية. ولذا، مع الكابينة سلسلة CABA-CNR، يصبح نظام توزيع الطاقة أكثر ذكاءً، أماناً، وقوة، ويضمن حماية الشبكة الكهربائية من الأخطار الأرضية المفاجئة بكفاءة غير مسبوقة.
تُستخدم كابينات مقاوم التأريض المحايد سلسلة CABA-CNR على نطاق واسع في شبكات توزيع الكابلات في المدن الحضرية، المنشآت الصناعية الكبرى، المصانع، المطارات، الموانئ، المترو، وغيرها من الشبكات لتوزيع الطاقة. كما تلعب دوراً محورياً في أنظمة الطاقة المساندة بمحطات توليد الكهرباء، حيث تضمن حماية فعّالة للنظام، استقرار الشبكة، واستمرارية التشغيل في أكثر البيئات تحدياً.
DL/T 780-2001, GB 6450, DL/T 620-1997, GB/T 16927.1, GB 1208, GB/T 4208, IEEE 32
| الطراز | الجهد المقنن للنظام (كيلو فولت) | التيار المقنن لتحمل المدة القصيرة (أمبير) | مدة التيار المقنن لتحمل المدة القصيرة (ثانية) | المقاومة الاسمية (أوم Ω) |
| | 6.3 | 100 | 10 | 36.40 |
| | 6.3 | 200 | 10 | 18.20 |
| | 6.3 | 400 | 10 | 9.09 |
| | 6.3 | 600 | 10 | 6.06 |
| | 10.5 | 400 | 10 | 15.16 |
| | 10.5 | 600 | 10 | 10.10 |
| | 10.5 | 800 | 10 | 7.57 |
| | 10.5 | 1000 | 10 | 6.06 |
| | 35 | 1000 | 10 | 20.20 |
| | 35 | 2000 | 10 | 10.10 |
- الارتفاع عن مستوى سطح البحر: لا يتجاوز 4000 متر، مما يضمن الأداء الأمثل في المواقع المرتفعة.
- درجة حرارة الهواء المحيط: من سالب 40 إلى موجب 65 درجة مئوية، لتغطية نطاق واسع من الظروف المناخية القاسية.
- الرطوبة النسبية: أقل من أو يساوي95% عند 25 درجة مئوية، مع الحفاظ على سلامة المكونات الكهربائية.
- موقع التركيب: يجب أن يكون الهواء خالٍ من الغازات الكيميائية المسببة للتآكل، الأبخرة، أو الغبار القابل للانفجار.
- تردد التشغيل: 48إلى52 Hz للأنظمة 50 Hz ، أو 58 إلى 62 Hz للأنظمة 60 Hz ، لضمان توافق التشغيل مع الشبكة.
- بيئة التركيب: مناسبة لكل من التركيب الداخلي والخارجي، مما يوفر مرونة عالية في الاستخدام.
- إزاحة النقطة المحايدة: تحت الظروف العادية، يجب ألا تتجاوز 3 بالمائة من جهد التشغيل للطور، لضمان استقرار النظام وكفاءة الحماية.
ملاحظة: إذا كانت هناك ظروف تشغيل خاصة أو استثنائية، يُرجى توضيح التفاصيل عند تقديم الطلب، ليتم تقديم الاستشارات الفنية وضمان تكييف الخزانة لتلائم متطلبات التشغيل الخاصة، مما يضمن أقصى درجات الأمان والكفاءة للنظام الكهربائي.
