معدة حفر هيدروليكية DTH مجنزرة، KG920A/B/D, KGH4 Medium Pressure Crawler Drilling Rig

طلب عرض سعر

من نحن: http://ksdrillrig.asia/2-3-medium-pressure-crawler-drilling-rig/177086/index.html

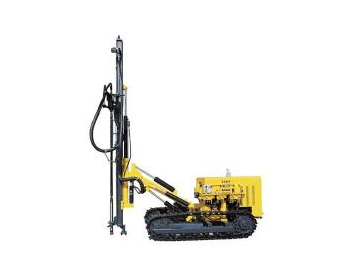

معدة الحفر الهيدروليكية ذات الضغط المتوسط فئة KG920A/B/D, KGH4 هي اصدار محدث من معدة حفر الصخور من فئة KY125. تم تحسين وتحديث النظام الهوائي والنظام الهيدروليكي ومكونات ذراع الحفر وأجزاء الحركة. وبالتالي تتمتع الحفارة بقدرة أكبر على الانحدار، ويمكن أن يكون أقصى انحدار لها 30 درجة. بالإضافة إلى ذلك، يمكن أن تتراوح سرعة الدوران من 0 إلى 107 دورة في الدقيقة.

تم إجراء مقارنة تفصيلية بين معدات الحفر KG920A/B/D، KGH4، وKY125 في الموديل أدناه. يمكنك رؤية مزايا معدة الحفر المجنزر متوسط الضغط KG920A/B/D وKGH4 بوضوح. إذا كنت مهتم بها، فما عليك سوى الاتصال بنا في أي وقت.

مميزات الحفارات KG920A/B/D، KGH4، وKY125

KG920A/B/D, KGH4	KY125(D)	المميزات
أجزاء نظام الحركة	محرك ومخفض	محرك مكبس الكرة (التوصيل المباشر)	ضغط أقل وعمر خدمة افتراضي أطول للمحرك
ضغط نظام الحركة	11Mpa	14-16Mpa	ضغط أقل وعمر خدمة افتراضي أطول للمحرك
ذراع الحفر	ذراع الحفر من النوع الجديد	حفر ثقوب أفقية ورأسية في نفس الوقت، ارتفاع منخفض للثقب الأفقي
الأنظمة الهوائية (البنيوماتية)	صمام الهواء المؤثر من النوع المباشر	صمام الكرة	تحكم أسهل
سرعة الدوران	83 لفة في الدقيقة (محرك ديزل 1700 لفة في الدقيقة)، 107_n (محرك ديزل 2200 لفة في الدقيقة)	55r/min	سرعة دوران أعلى بنسبة 50%
النظام الهيدروليكي	30 مضخة، مجموعة صمامات كبيرة من النوع الجديد، مقسم تدفق من النوع الجديد، موصل من النوع الجديد	16 مضخة	تدفق أعلى ومقاومة أقل ومظهر أفضل
سرعة التغذية	450mm/s	336mm/s	سرعة تغذية أعلى بنسبة 40%

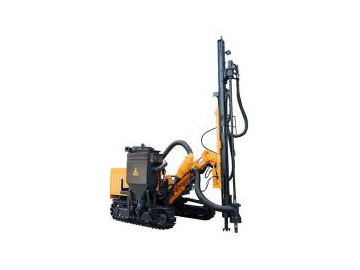

وفقاً لمنتجنا السابق خفارة الآبار فئة KG925، قمنا بتطوير معدة الحفر المجنزرة الصديق للبيئة KGH4 متوسط الضغط. يأتي المنتج الجديد مع وحدة لجمع الغبار من النوع الجاف، ويتراوح قطر لقمة الحفر من 80 إلى 115 مم. يمكن لمعدة الحفر المجنزرة هذا حفر ثقوب الانفجار (مثل ثقب الانفجار المسبق) وثقوب كابلات التثبيت في اتجاهات أفقية ورأسية ومائلة. تجعل الميزات الجذابة لمعدة الحفر المجنزرة هذا مثل الأداء المستقر والتطبيق الواسع والفعالية العالية من حيث التكلفة، تعد معدة الحفر المجنزرة الصديق للبيئة KGH4 متوسط الضغط خيار مناسب للمناجم المتوسطة والصغيرة.

الخصائص
1. يتم استخدام المحرك عالي السرعة المستورد في نظام جمع الغبار، وهو نظام مستقر وفعال.
2. تم إطالة قضيب التوجيه، ويبلغ طول قضيب الحفر الأول لمعدة الحفر المجنزرة 3 أمتار.
3. تم إجراء معاملة خاصة على نظام الحركة، مما يجعل النظام قوي ومتين.
4. يمكن أن تصل سرعة الدوران العالية جداً إلى 140 دورة في الدقيقة، مما يجعل سرعة الحفر متسارعة بشكل كبير.

المواصفات

موديل الحفارة	KG920A	KG920B	KG920D	KGH4
صلابة صخور الحفر	F=6-20
قطر الحفر	Ф80-115mm
عمق الحفر الاقتصادي	25m
الضغط	1.0-1.7Mpa
استهلاك الهواء	9-13m³/Min
سرعة الدوران	0-107r/Min
عزم الدوران	1400N.m
سعة الرفع	15000N			25000N
نوع الدفع	هيدروليكي – أسطوانة - جنزير
طول الدفع	3000mm
القدرة على الصعود	30°
الإرتفاع عن الأرض (الخلوص)	290mm
سرعة الحركة	0-1.8km/h
زاوية ارتفاع العربة	الخفض 135، الرفع 5، الكلي 145
					زاوية تأرجح العربة	يسار: 100°، يمين: 45°، الكلي: 145°
زاوية ميل ذراع الحفر	أسفل: 50°، أعلى: 25°، الكلي: 75°
					زاوية تأرجح ذراع الحفر	يسار: 44°، يمين: 45°، الكلي: 89°
تعويض العربة	900mm
ذراع الحفر	Φ64/Φ76*3000mm
محرك الديزل	YC2108	YC4D80	محرك كهربائي	YC4D80
أقصى ارتفاع للفجوة الأفقية	33KW 2200r/Min	58KW 2400r/min	30KW	58KW
أدنى ارتفاع للفجوة الأفقية	4400×2200×2050 (mm)			5600×2700×2500 (mm)
الوزن الكلي	4000kg	4200kg	4000kg	5000kg

ملاحظة: مفدة الحفر موديل KGH4 هي نوع متقدم من معدات الحفر موديل KG920 مزودة بوحدة تجميع غبار.

قطع غيار موصى بها لمعدة الحفر المجنزرة متوسطة الضغط فئة KG920A

قطر رأس الحفر	90mm
قضيب الحفر (قطر×L)	Φ76×2000mm
مطرقة الحفر	90

قطع غيار موصى بها لمعدة الحفر المجنزرة متوسطة الضغط فئة KG920A

قطر رأس الحفر	90mm	105mm	115mm
قضيب الحفر (قطر×L)	Φ64×3000mm	Φ64×3000mm	Φ76×3000mm
مطرقة الحفر	CW930	HD45S	HD45A

الأجزاء الموصى بها لمعدة الحفر المجنزرة فئة KGH3
رأس الحفر: Φ90، مطرقة الحفر: QCW930، قضيب الحفر: Φ64مم
رأس الحفر: Φ105، مطرقة الحفر: HD45S، قضيب الحفر: Φ64مم
رأس الحفر: Φ105، مطرقة الحفر: HD45A، قضيب الحفر: Φ76مم
