المشغل الخطي بالمحرك الخطوي U10S هو إصدار خاص من وصمم لكي يعتمد محرك الخطوة. يركب على سكة ومنزلقات لضمان الحركة الدقيقة. السطح الخارحي خضع لعمليات المعالجة بالأكسدة الأيونية من أجل تحقيق مقاومة التأكل السطحي، وكذلك تمديد عمر الخدمة لمحرك الخطوة المستخدم في المشغل الخطي.

المواصفات

الجهد: 12/24/36/48V DC
أقصى حمل ديناميكي: 30,000 نيوتن
أقصى حمل ساكن (استاتيكي): 50,000 نيوتن
السرعة بدون تحميل: من 1.5 مم\ثانية
سرعة التحميل الكامل (Full-load): من 1.2 مم\ثانية
نسبة التشغيل: 10%
تصنيف مستوى مقاومة الماء: IP65
درجة حرارة المحيط: من -25 إلى 65 درجة مئوية
الخيار: مستشعر تأثير هول (الحساس المعناطيسي)

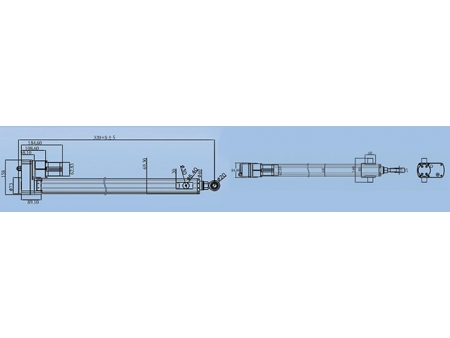

المظهر الخارجي والقياس

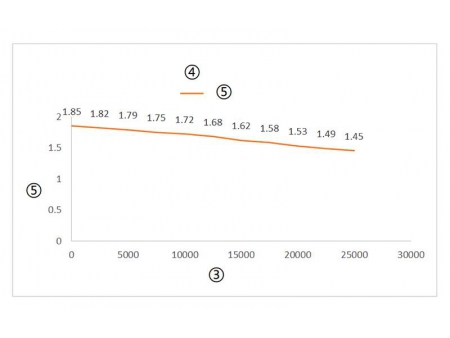

الرسم البياني للمنحنى

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

المواصفات

الرمز	الحمل المقنن （N）		التيار المقنن （A）	السرعة المقننة （mm/s）
الرمز	الدفع	السحب	التيار المقنن （A）	بدون تحميل(24VDC)	تحميل كامل(24VDC)
A	30000	30000	9	1.5	1.2
B	25000	25000	8	1.5	1.4

ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف

المواصفات المخصصة

1= 12 فولت
2= 24 فولت (قياسي)
3= 36 فولت
4= 48 فولت
1= ثقب بقطر Φ20 مم
2= ثقب بقطر Φ30 مم (قياسي)
3= نوع القضيب، القطر Φ20 مم
4= نوع القضيب، القطر Φ30 مم
C= تخصيص حسب الطلب

1= أمام – خلف
C= تخصيص حسب الطلب
1= لا
2= ثقب بقطر Φ20 مم
3= ثقب بقطر Φ30 مم (قياسي)
4= نوع القضيب، القطر Φ20 مم
5= نوع القضيب، القطر Φ30 مم
C= تخصيص حسب الطلب

1=IP54
2=IP65 (قياسي)
3=IP66
C= تخصيص حسب الطلب
1= لا
2= مستشعر هول
C= تخصيص حسب الطلب

1= أسلاك التوصيل القصدير العارية (قياسي)
2= مقبس توصيل 5 سن Din
3= مقبس توصيل دلفي (Delphi)
C= تخصيص حسب الطلب
1= 1 متر
2= 1.5 متر
3= 2 متر
4= 3 متر
C= تخصيص حسب الطلب
