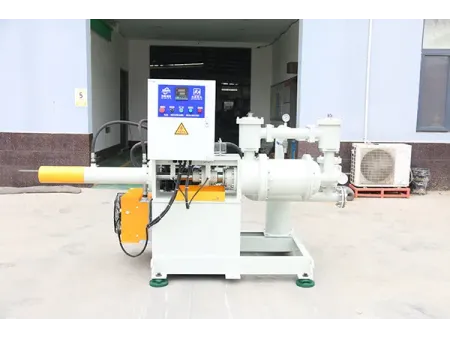

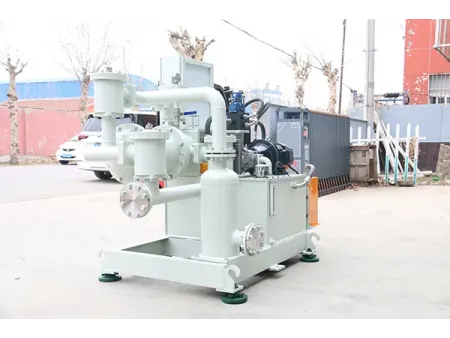

مضخة مكبسية أفقية (ستانلس ستيل)
طلب عرض سعر
Horizontal Plunger Pump (Stainless Steel)
مضخة تغذية مكبس الترشيح هي حل فعّال لتغذية الملاط في استخدامات فصل الصلب عن السائل، حيث توفر كفاءة عالية في استهلاك الطاقة وتضمن تدفقًا مستقرًا وأداءً موثوقًا أثناء التشغيل.
تعتمد مضخات الملاط التقليدية ومضخات اللولب على عزم دوران المحرك لتشغيل المروحة أو اللولب لنقل المواد. في المقابل، تقوم المضخة المكبسية الأفقية الموفّرة للطاقة بتحويل عزم دوران المحرك إلى طاقة هيدروليكية بكثافة طاقة أعلى لتشغيل أسطوانة هيدروليكية. تقوم الأسطوانة الهيدروليكية بدفع المكبس داخل أسطوانة المواد لتنفيذ عمليات التغذية والتفريغ. تُمكّن هذه الآلية من توفير في الطاقة بنسبة 28%–70% مقارنةً بمضخات التغذية التقليدية التي تعمل عند نفس معدل التدفق.
المواصفات الفنية
| الموديل | معدل التدفق (م³/ساعة) | ضغط التغذية (ميغاباسكال) | الارتفاع (متر) | المحرك (كيلوواط) | طريقة التبريد | شفة الدخول/الخروج | مواد الأسطوانة |
| | 3 | 1.5 | 150 | 3 | تبريد بالهواء | DN50 | 45#/304/316L/2205 (الخيارات المتاحة) |
| | 10 | 1.5 | 150 | 3 | تبريد بالهواء | DN80 | |
| | 15 | 1.5 | 150 | 4 | تبريد بالهواء | DN80 | |
| | 20 | 1.5 | 150 | 5.5 | تبريد بالهواء | DN80 | |
| | 35 | 1.5 | 150 | 5.5 | تبريد بالهواء | DN80 | |
| | 48 | 1.5 | 150 | 7.5 | تبريد بالهواء | DN100 | |
| | 60 | 1.5 | 150 | 9 | تبريد بالهواء | DN100 | |
| | 80 | 1.5 | 150 | 11 | تبريد بالهواء | DN100 | |
| | 100 | 1.5 | 150 | 15 | تبريد بالهواء | DN100 | |
| | 120 | 1.5 | 150 | 18.5 | تبريد بالهواء | DN100 | |
| | 140 | 1.5 | 150 | 18.5 | تبريد بالهواء | DN125 | |
| | 160 | 1.5 | 150 | 22 | تبريد بالهواء | DN125 | |
| | 200 | 1.5 | 150 | 37 | تبريد بالهواء | DN125 | |
| | 250 | 1.5 | 150 | 45 | تبريد بالهواء | DN150 | |
| | 300 | 1.5 | 150 | 55 | تبريد بالهواء | DN150 |
الميزات
- ضغط عالٍ وكفاءة محسّنة: مقارنةً بمضخات الملاط التقليدية ومضخات اللولب، توفّر المضخات المكبسية الأفقية ضغط تشغيل أعلى بكثير (حتى 2 ميغاباسكال)، مما يحسّن كفاءة الترشيح، ويزيد سماكة كعكة الترشيح، ويقلّل محتوى الرطوبة.
- هيكل توجيه وختم مُطوَّر: يعمل الاتصال عبر المفصل العالمي على امتصاص الانحرافات البُعدية بين الأسطوانة الهيدروليكية، والاقتران، والبرميل، والإطار، مما يقلّل تآكل الأختام ويطيل عمر الخدمة.
- مكوّنات ختم متخصصة: مواد أختام مصنوعة خصيصًا وتصاميم هيكلية تعزّز بشكل كبير متانة نظام الختم.
- نظام تشحيم ذكي: نظام تشحيم مُقاس وموقّت يزوّد مجموعتي أختام التوجيه بتشحيم دقيق. يمنع تصميم المشحمة ذات الحلقة المغلقة هدر الزيت، ويتجنّب التلوث البيئي، ويقضي على تسارع تآكل الأختام الناتج عن الخطأ البشري.
- حركة ترددية منخفضة السرعة: الحركة الترددية البطيئة (ذهابًا وإيابًا) تطيل عمر الخدمة مقارنةً بالمضخات سريعة التردّد، رغم أن تكلفة الهيكل أعلى.
- مؤشرات حالة التشغيل: يساعد نظام الإشارات المرئية المشغّلين على تحديد حالة تشغيل المضخة بسهولة، بينما تتم معالجة الأوامر والتحليل عبر وحدة PLC.
- نطاق استخدام واسع: مناسبة لمياه الصرف الصحي، ومياه الصرف الناتجة عن الصباغة، ومياه الصرف الكهروطلائية، ومياه الصرف البيولوجية، وغيرها من مواد الملاط غير الرملية وغير المحتوية على جسيمات صلبة قاسية.
