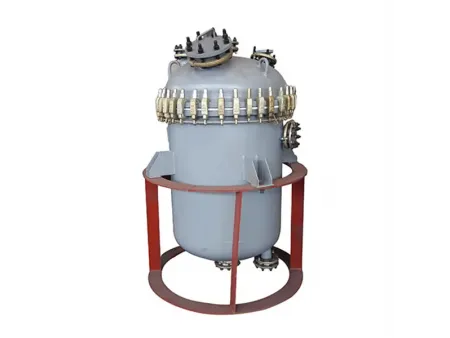

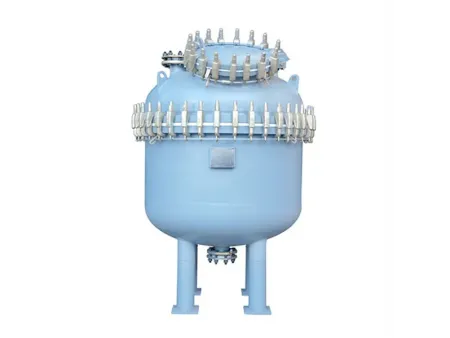

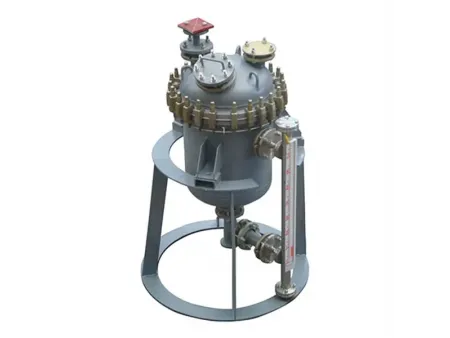

وعاء تخزين مبطن بالزجاج، النوع K

وعاء تخزين مبطن بالزجاج، النوع K
وعاء تخزين مبطن بالزجاج، النوع K
وعاء تخزين مبطن بالزجاج، النوع K
طلب عرض سعر
الموقع الإلكتروني:

Glass-Lined Storage Tank, K Type

المواصفات الفنية لوعاء التخزين المبطن بالزجاج
  • رسم تصميمي لطراز K200L - 500L (منظور علوي)
  • رسم تصميمي لطراز K1000L - 2000L (منظور علوي)
الطراز K200 K300 K500 K 1000 K1500 K 2000
السعة الاسمية (لتر) 200 300 500 1000 1500 2000
السعة الكلية (لتر) 294 447 740 1480 2020 2800
السعة المحسوبة ملاحظة-1 (لتر) 237 362 620 1270 1670 2370
الوزن المرجعي (كجم) 210 285 395 716 970 1266
الأبعاد مم d1 600 700 800 1000 1200 1300
d2 420 420 480 600 720 780
d3 420 490 560 700 700 910
h1 890 1000 1310 1695 1580 1895
h2 310 335 390 440 490 515
h 1340 1750 1885 2310 2240 2670
n-Φ 3-φ20 3-φ25 3-φ25 3-φ25 3-φ25 3-φ25
القطر الاسمي لفوهات الوعاء a 125 125 150 150 200 300x400
b 65 80 80 80 100 100
c 65 65 80 80 80 80
d / / / 80 80 80
e 65 65 65 80 80 80
f1 65 65 65 65 65 65
f2 65 65 65 65 65 65
g 65 80 80 80 100 100
ملاحظة 1: السعة المحسوبة هي الحجم الواقع أسفل فلنجة العنق العلوي
