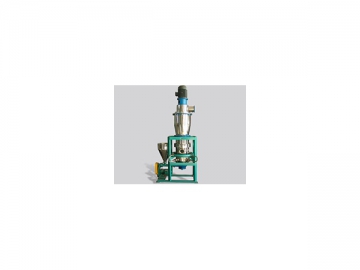

المطحنة الهوائية
مبادئ العمل للمطحنة الهوائية LHL:
1. إن الهواء المضغوط يصبح الهواء فوق صوتية من الفوهة إلى غرفة السحق بعد التبريد الترشيح التجفيف، ويجعل المواد السائل
2. في غرفة السحق، إن المواد المعجلة تتلاقى في نقطة التقاء بالفوهات عدة، وبؤدي إلى الاصطدام العنيف والاستنزاف والقص حتى الطحن الرقيق
3. إن مواد الكسارات تنقل إلى قسم التصنيف من التيار الصاعد، و والمساحيق الرفيعة والخشنة ستتم فصل بواسطة قوة الطرد المركزي لالعجلات التصنيفية واستخلاص المنفاخ.
إن المساحيق الرفيعة تسحق الى غرفة السحق وفقا لالذات الجاذبية، والمساحيق المؤهلة ستدخل حقيبة الجامع والميكرومساحيق، والغاز المنقى يخرج من المروحة.
خصائص آلة الطحن الهوائية LHL
1 آلة الطحن الهوائية ، إنها يستخدم تقنيات التصنيف الذاتية، وأدائها أعلى بكثير من آلة الطحن الهوائية الداخلية والدولية .
2 الطاقة الاستهلاكية المنخضة، وأقل من 30% مقارنة مع آلة الطحن الهوائية .
3 بفضل نظام التصنيف الذاتي، والتصنيف العالي الدق، دون الجسيمات المنخلة الحجم في الجميع .
4 المعدات وثيق النظام والمساحة الضيقة .
5 في كربون السحق عدم من المواد والزاوية المهملة وسهل الغسل والفك والتطهير والتغيير الفئات، وتمتثل لمتطلبات GMP.
6 إنها الطحن في درجة الحرارة الأقل دون وسائل الاعلام، و خاصة هي مناسبة لطحن المواد بنقطة الانصهار المنخفضة والمواد الحساسية ومواد السكر والمتطايرة .
7 يمكن أن تستخدم الغازات الخاملة وسائل الاعلام عندما يكون المواد القابل الاحتراق والانفجرت. وإن الغازات الخاملة الطاقة الاستهلاكية المنخضة .
8 نطاق السحق كبير، وحجم الجسيمات 3-180um العشوائي والنماذج، والضبط والمنتجات تين 5-3000kg/h ، والاختيار على هواك .
9 الأنتاج بالضغط دون تلوث الغبار، والبيئة الجيدة والتحكم الأوتوماتيكي والعملية المستقرة وبسيطة التشغيل
مجالات التطبيق لآلة الطحن الهوائية LHL
إنها تستخدم في الصناعات الكيماوية والتعدين والمواد الكاشطة والمواد الحرارية والمواد البطارية والمعادن ومواد البناء والصيدلة و السيراميك والغذاء والتغذية والمبيدات والمواد الجديدة وحماية البيئة وغيرها من المجالات. وأنها تستخدم لتحطيم رقيق والتفكك وترقيع الحبوب لجميع المواد الجافة.
الموديل | LHL-3 | LHL-6 | LHL-10 | LHL-20 | LHL-40 | LHL-60 | LHL-120 |
حجم التغذية (Mesh) | ≤ 20 | ≤ 20 | ≤ 20 | ≤ 20 | ≤ 20 | ≤ 20 | ≤ 20 |
الدقة (d97=um) | 2-150 | 2-150 | 2-150 | 2-150 | 2-150 | 2-150 | 2-150 |
القدرة (kg/h) | 15~100 | 40~250 | 90~500 | 200~1100 | 500~2500 | 750~4000 | 1500~8000 |
استهلاك الهواء (m3/min) | 3 | 6 | 10 | 20 | 40 | 60 | 120 |
الضغط لهوائي (MPa) | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 |
الطاقة (kw) | 27.5 | 53 | 75 | 159 | 300 | 440 | 830 |
مخطط التدفق I
- 1. ضاعط الهواء
- 2. خزان الهواء
- 3. آلة التجميد والتجويف
- 4. نظام التغذية
- 5. جهاز رئيسي لمطحنة النفاثة
- 6. جامع اعصاري
- 7. نابض تجميع الغبار
- 8. مروحة الهواء

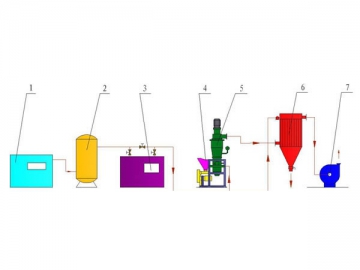

مخطط التدفق II
- 1. ضاعط الهواءء
- 2. خزان الهواء
- 3. آلة التجميد والتجويف
- 4.نظام التغذية
- 5. جهاز رئيسي لمطحنة النفاثة
- 6. نابض تجميع الغبار
- 7. مروحة الهواء

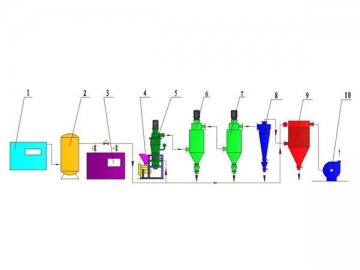

مخطط التدفق III
- 1. ضاعط الهواء
- 2. خزان الهواء
- 3. آلة التجميد والتجويف
- 4. نظام التغذية
- 5. جهاز رئيسي المطحنة
- 6. الفرازة I
- 7. الفرازة II
- 8. جامع اعصاري
- 9. مرشح الحقيبة
- 10. مروحة الهواء

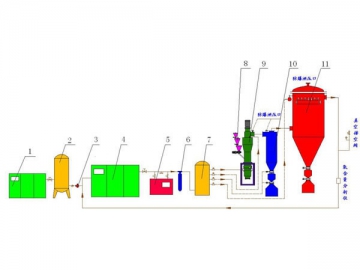

مخطط التدفق لمنع الانفجار
- 1. مولد النيتروجين
- 2. خزان الهواء
- 3. صمام كهرومغناطيسي (يشمل صمام اتجاهي )
- 4. ضاغط النيتروجين
- 5. آلة التجميد والتجويف
- 6.فاصل الزيت
- 7. موزع الضغط
- 8.نظام التغذية المقفلة
- 9. مطحنة النفاثة والفرازة
- 10. جامع اعصاري
- 11.مرشح الحقيبة
