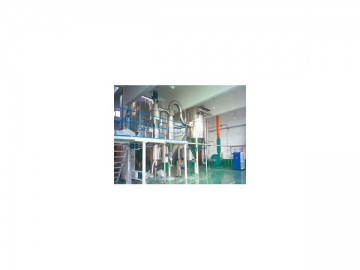

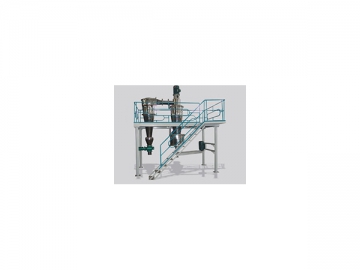

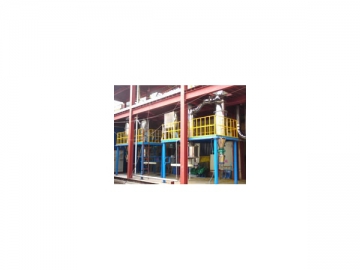

االمطحنة الإعصارية
مبادئ العمل للمطحنة الإعصارية LHC:
1. إن الهواء المضغوط يصبح الهواء فوق صوتية من الفوهة إلى غرفة السحق بعد التبريد الترشيح التجفيف، ويجعل المواد السائل.
2. في غرفة الطحن، إن المواد المعجلة تتلاقى في نقطة التقاء بالفوهات عدة، وبؤدي إلى الاصطدام العنيف والاستنزاف والقص حتى الطحن الرقيق.
3. إن مواد الكسارات تنقل إلى قسم التصنيف من التيار الصاعد، و والمساحيق الرفيعة والخشنة ستتم فصل بواسطة قوة الطرد المركزي لالعجلات التصنيفية واستخلاص المنفاخ.
4. إن المساحيق الرفيعة تسحق الى غرفة السحق وفقا لالذات الجاذبية، والمساحيق المؤهلة ستدخل حقيبة الجامع مساحيق دقيقة لجمع، والغاز المنقى يخرج من المروحة.
مبادئ العمل للمطحنة الإعصارية LHC:
1. إنها المطحنة الإعصارية المتقدمة تبحث وتطور وتخترع من قبل الشركة، هي النهوض الثوري لتكنولوجيا آلة الطحن الهوائية وتجديد التقليدية ل آلة الطحن الهوائية المميعة.
2. من الممكن أن تنتج الضعف مقارنة مع آلة الطحن الهوائية العامة بنفس الطاقة.
3. بفضل نظام التصنيف الذاتي، وحجم توزيعها ضيق، والعمر الاستهلاكي لالعجلات التصنيفية 5 أو 8 مرات من العجلات التصنيفية الأفقية والعمودية.
4. نطاق كبير من حجم المدخلات، والحد الأقصى 5mm.
5. ليس تطبق في طحن المواد الرفيع فحسب، بل تتميز بترقيع الجزيئات وتبديد الجزيئات أيضا.
6. يمكن أن تستخدم الغازات الخاملة وسائل الاعلام عندما يكون المواد القابل الاحتراق والانفجرت. وإن الغازات الخاملة الطاقة الاستهلاكية المنخضة.
7. إنها الطحن في درجة الحرارة الأقل دون وسائل الاعلام، و خاصة هي مناسبة لطحن المواد بنقطة الانصهار المنخفضة والمواد الحساسية .
8. أقل كشط، فهي مناسبة لطحن المواد العالية الصلابة والعالية النقاء.
9. المعدات وثيق النظام و جدارها الداخل والخارج مصقول، في كربون السحق عدم من المواد والزاوية المهملة وسهل الغسل، وتمتثل لمتطلبات برنامج الرصد العالمي.
10. الأنتاج بالضغط دون تلوث الغبار، والبيئة الجيدة والتحكم الأوتوماتيكي والعملية المستقرة
إنها تستخدم في الصناعات الكيماوية والتعدين والمواد الكاشطة والمواد الحرارية والمواد البطارية والمعادن ومواد البناء والصيدلة و السيراميك والغذاء والتغذية والمبيدات والمواد الجديدة وحماية البيئة وغيرها من المجالات. وأنها تستخدم لتحطيم رقيق والتفكك وترقيع الحبوب لجميع المواد الجافة. المواصفات التقنية
الموديل | LHC-3 | LHC-6 | LHC-10 | LHC-20 | LHC-40 | LHC-60 | LHC-120 |
حجم التغذية (mm) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
الدقة (um) | 2~150 | 2~150 | 2~150 | 2~150 | 2~150 | 2~150 | 2~150 |
القدرة (kg/h) | 20~150 | 60~300 | 120~700 | 250~1500 | 600~3000 | 1000~4500 | 2000~10000 |
استهلاك الهواء (m3/min) | 3 | 6 | 10 | 20 | 40 | 60 | 120 |
الضغط الهوائي (MPa) | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 |
الطاقة (kw) | 30 | 56 | 79.5 | 165 | 310 | 450 | 850 |
مخطط التدفق I
- 1.ضاعط الهواء
- 2.خزان الهواء
- 3.آلة التجميد والتجويف
- 4.نظام التغذية
- 5. الفرازة
- 6. معدات الطحن النفاثة
- 7. مجمع الغبار الإعصاري
- 8. نابض تجميع الغبار
- 9.مروحة الهواء

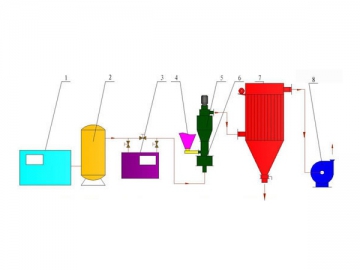

مخطط التدفق II
- 1. ضاعط الهواء
- 2. خزان الهواء
- 3. آلة التجميد والتجويف
- 4.نظام التغذية
- 5. الفرازة
- 6. المطحنة
- 7. مجمع الغبار النبضات بنوع الحقيبة
- 8. مروحة الهواء

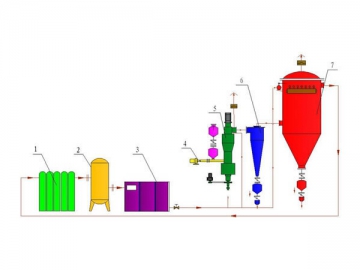

مخطط التدفق لمنع الانفجار :
- 1.مصدر النيتروجين
- 2. خزان الهواء
- 3. ضاغط النيتروجين
- 4.نظام التغذية
- 5. مطحنة النفاثة
- 6.مجمع الغبار الإعصاري
