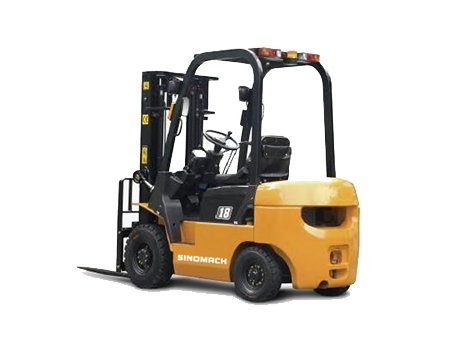

رافعة شوكية CPCD30N
طلب عرض سعر
- تتبنى هذه السلسلة من الرافعات الشوكية تصميم يتميز بالمظهر الإنسيابي، والديناميكي والأنيق.
- لقد تم تصنيع قطع التغطية الكبيرة بعملية الصب بالحقن مما يجعل الرافعة الشوكية هذه تكون أنيقة أكثر وسهلة الإستخدام.
- بفضل تصميم قاعدة العجلات الطويلة، فإن الرافعة الشوكية هذه تتميز بثبات طولي رائع ويمكنها أن تقوم برفع وزن أكثر. ففي نفس الإرتفاع، زاد معدل وزن الرفع إلى أكثر من 100kg من ذلك الذي في الرافعات الشوكية العادية. بالإضافة إلى ذلك، فقد تم تخفيض الحمولة على المحور الخلفي مما يمدد من عمر خدمة عجلات القيادة.
الاستفسار عن المنتجات
- إن تخفيض حجم الجزء الأمامي والخلفي للرافعة الشوكية يضمن قطر لف أصغر وعرض أقل للممر وهذا للقيام بعملية الرص بالزاوية اليمنى، بالتالي هذا يحسن من نسبة إستخدام المستودعات.
- تاتي الرافعة الشوكية هذه بمحركات من ماركات مختلفة مثل المحركات اليابانية OKAMURA، و NISSAN و محركات HC الصينية. وتتميز هذه المحركات بهيكل من الدرجة الأولى والأداء الموثوق.
المواصفات
المواصفات العامة | اسم المنتج | الرافعة الشوكية | ||||||||||||||||||
الموديل الأساسي | CPCD30 | |||||||||||||||||||
النوع | RW6 | RW6B | RW10 | RW10B | RW13 | RW15A | RW27 | RW32 | RW33 | RW33B | RG2 | RG5 | ||||||||
نوع المحرك | ديزل | ديزل | ديزل | ديزل | ديزل | ديزل | ||||||||||||||
الحمل المقنن (كجم) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | ||||||||||||||
مسافة مركز الحمل (مم) | 500 | 500 | 500 | 500 | 500 | 500 | ||||||||||||||
الخصائص والأبعاد للرفعة الشوكية | إرتفاع الرفع (مم) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |||||||||||||
إرتفاع الرفع الحر (مم) | 145 | 145 | 145 | 145 | 145 | 145 | ||||||||||||||
قياس الشوكة (طول(L)×عرض(W)×سمك(T)) | 1070×122×45 | 1070×122×45 | 1070×122×45 | 1070×122×45 | 1070×122×45 | 1070×122×45 | ||||||||||||||
زاوية ميل الصاري (°) | F/R | 6/12 | 6/12 | 6/12 | 6/12 | 6/12 | 6/12 | |||||||||||||
تعليق أمامي (مركز العجلة على وجه الشوكة) (مم) | 480 | 480 | 480 | 480 | 480 | 480 | ||||||||||||||
تعليق خلفي (مم) | 510 | 510 | 510 | 510 | 510 | 510 | ||||||||||||||
الأبعاد الكلية (مم) | الطول (على وجه الشوكة) | 2750 | 2750 | 2750 | 2750 | 2750 | 2750 | |||||||||||||
العرض الكلي | 1225 | 1225 | 1225 | 1225 | 1225 | 1225 | ||||||||||||||
إرتفاع الصاري المغلق | 2010 | 2010 | 2010 | 2010 | 2010 | 2010 | ||||||||||||||
إرتفاع الصاري الممتد | 4140 | 4140 | 4140 | 4140 | 4140 | 4140 | ||||||||||||||
إرتفاع الحرس العلوي | 2170 (2230*) | 2170 (2230*) | 2170 (2230*) | 2170 (2230*) | 2170 (2230*) | 2170 (2230*) | ||||||||||||||
نصف قطر الدوران الخارجي (مم) | 2375 | 2375 | 2375 | 2375 | 2375 | 2375 | ||||||||||||||
أقل عرض لمسار التكديس الزاوية اليمنى (تشمل طول التحميل والخلوص) (مم) | 2855 | 2855 | 2855 | 2855 | 2855 | 2855 | ||||||||||||||
الأداء | السرعة | سرعة الحركة (بدون تحميل) (مم) | 19 | 19 | 18.5 | 18 | 18 | 18 | 20 | 20 | 19 | |||||||||
سرعة الرفع (الحمل الكامل) (مم في الثانية) | 460 | 380 | 460 | 410 | 430 | 500 | 460 | 460 | 430 | |||||||||||
سرعة الخفض (حمل كامل) (مم في الثانية) | 500 | 500 | 500 | 500 | 500 | 500 | ||||||||||||||
أقصى قوة للسحب (جر بدون تحميل) (نيوتن) | 27000 | 18400 | 24600 | 23100 | 24500 | 17600 | 23600 | 20700 | 20300 | 19500 | ||||||||||
أقصى قدرة على الصعود (حمل كامل) % | 25 | 15 | 25 | 20 | 25 | 15 | 15 | 20 | 20 | 18 | ||||||||||
شاسية الرافعة الشوكية | الإطار (مم) | أمامي | 28×9-15-12PR | 28×9-15-12PR | 28×9-15-12PR | 28×9-15-12PR | 28×9-15-12PR | 28×9-15-12PR | ||||||||||||
خلفي | 6.50-10-10.PR | 6.50-10-10.PR | 6.50-10-10.PR | 6.50-10-10.PR | 6.50-10-10.PR | 6.50-10-10.PR | ||||||||||||||
سطح الأطار (مداس) (مم) | أمامي | 1005 | 1005 | 1005 | 1005 | 1005 | 1005 | |||||||||||||
خلفي | 973.5 | 973.5 | 973.5 | 973.5 | 973.5 | 973.5 | ||||||||||||||
المسافة بين محوري العجلات الأمامية الخلفية (مم) | 1760 | 1760 | 1760 | 1760 | 1760 | 1760 | ||||||||||||||
الإرتفاع عن الأرض | أدني نقطة | 130 | 130 | 130 | 130 | 130 | 130 | |||||||||||||
مركز قاعدة العجل | 175 | 175 | 175 | 175 | 175 | 175 | ||||||||||||||
الوزن | الحمولة الوزنية (كجم) | 4255 | 4255 | 4255 | 4255 | 4255 | 4255 | |||||||||||||
توزيع الوزن | حمل كامل | F/R | 6480/775 | 6480/775 | 6480/775 | 6480/775 | 6480/775 | 6480/775 | ||||||||||||
بدون حمل | F/R | 1765/2490 | 1765/2490 | 1765/2490 | 1765/2490 | 1765/2490 | 1765/2490 | |||||||||||||
القدرة والحركة للرافعة الشوكية | البطارية (V/Ah) | الجهد \ السعة (20HR) | 12/90 | 12/90 | 12/90 | 12/90 | 12/90 | 12/90 | ||||||||||||
المحرك | الموديل | 4TNV94L | C240PKJ-30 | 4JG2 PE-01 | TD27 | A498BT1 | 4TNE92-HRJ | 4TNE98-BQFLC | C490BGP | A490BGP | ||||||||||
المصنع | YANMAR | ISUZU | ISUZU | UD | XINCHAI | YANMAR | YANMAR | XINCHAI | ||||||||||||
الخرج المقنن \ لفة في الدقيقة (كيلو وات) | 43/2500 | 34.5/2500 | 46/2450 | 38.5/2300 | 36.8/2400 | 32.8/2450 | 44.3/2300 | 40/2650 | 37/2650 | |||||||||||
العزم المقنن \ لفة في الدقيقة (نيوتن.متر) | 205/1000 | 137.7/1800 | 186/1700 | 160/2300 | 186/1700 | 149.4/1600 | 206/1700 | 162/1800-2000 | 148/1900 | |||||||||||
عددالأسطوانات | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||||||
قطرالأسطوانة×الشوط (مم) | 94×110 | 86×102 | 95.4×107 | 96×92 | 98×105 | 92×100 | 98×110 | 90×105 | 98×105 | |||||||||||
معايير الأنبعاث | Stage II/Tier2 | Stage IIIA | Stage II | E-MARK III | Stage IIIA/Tier4 Interim | Stage IIIA/Tier3 | - | |||||||||||||
سعة المحرك (سنتيمتر مكعب (cc)) | 3054 | 2369 | 3059 | 2663 | 3168 | 2659 | 3319 | 2670 | 3168 | |||||||||||
سعة خزان الوقود (لتر) | 70 | 70 | 70 | 70 | 60 | 60 | 60 | 70 | ||||||||||||
ناقل الحركة | المصنع | الصين | OKAMURA | الصين | OKAMURA | الصين | الصين | الصين | الصين | الصين | OKAMURA | الصين | ||||||||
النوع | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | ||||||||
التروس | أمامية \ خلفية | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | |||||||
مواصفات أخرى | ضغط التشغيل | للمرفقات (MPa) | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 |
ملاحظة: *مع مقعد التعليق أو المقصورة.
- متوفر إرتفاع الرفع المخصص لهذه الرافعة الشوكية (صاري بمرحلتين: 2.5 متر، 2.7 متر، 3.0 متر، 3.3 متر، 3.6 متر، 4 متر، و4.5 متر. صاري ثلاث مراحل: 4.3 متر، 4.5 متر، 4.8 متر، 5 متر، 5.5 متر، و6 متر)
- المرفقات متوفرة مع الرافعة الشوكية الصناعية هذه.
- البيانات في الجدول للموديل القياسي فقط. من فضلك اتصل بنا للحصول على المزيد من التفاصيل المتعلقة بمعدات مناولة المواد.
- كل مواصفات الرافعة الشوكية قابلة للتغيير بدون إشعار مسبق.
إلى جانب رافعة الديزل الشوكيةCPCD30N ، لدي شركة SINOMACH العديد من الأنواع الأخرى من معدات الأنشاء الثقيلة والمعدات الهندسية جاهز للبيع.
نبذة مختصرة
تعد شركة SINOMACH شركة موثوقة للمعدات الثقيلة في الصين، حيث تصنع معدات إنشاء الطرق والمعدات الهندسية الرئيسية بعقود من الخبرة في هذا المجال، تورد شركة SINOMACH معدات ثقيلة ذات جودة عالية في الصين وتوفر أيضاً معدات الإنشاء والمركبات الهندسية بأسعار منافسة.
