ماكينة تعبئة في علب كرتونية بسرعة متوسطةKXZ-130B
مقدمة
ماكينة التعبئة في علب كرتونية بسرعة متوسطة بنطاق لسرعة التعبئة من 50 إلى 90 علبة كرتونية كل دقيقة، حيث تتميز هذه الماكينة بكفاءة التشغيل العالية مقارنة مع ماكينة التعبئة KXZ-130B. قياس التعبئة طول (70-250)مم×عرض (50-130)مم×إرتفاع (20-80)مم، كذلك نوفر القياس المخصص حسب طلب الزبون. ماكينة التعبئة في علب كرتونية بسرعة متوسطة هي الخيار المناسب لتعبئة قطع غيار السيارات ومناديل الوجه الورقية.
-
المغذي الآلي - مخصص
-

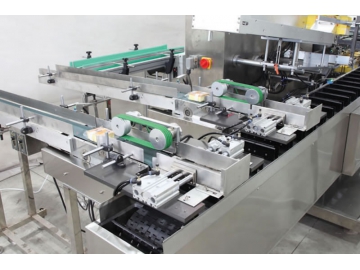

وحدة تحميل المنتج
-

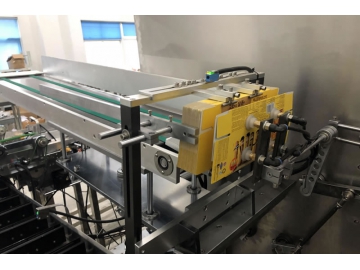

وحدة تحميل العلبة الكرتونية
-

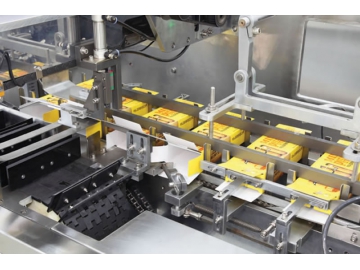

جهاز الدفع لتعبئة المنتج في العلبة الكرتونية
-

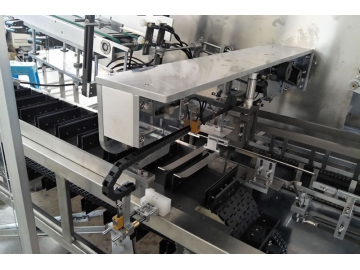

وحدة قفل الكرتون
-

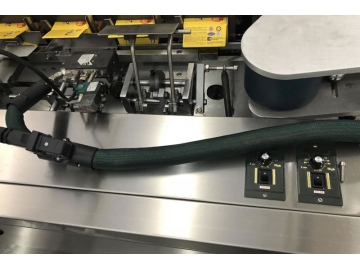

وحدة لصق الكرتون بالغراء الساخن – وظيفة اختيارية
| سرعة التعبئة | من 30 إلى 80 علبة كرتونية في الدقيقة |
| قياس التعبئة | (70-250)مم×(50-130)مم×(20-80)مم (يمكن تخصيص القياس حسب الطلب) |
| متطلبات الكرتون المناسب للتعبئة | من 250 إلى 450 جرام لكل متر مربع (على حسب قياس التعبئة) |
| القدرة الكهربائية للمحرك | 1.5kw |
| مصدر الطاقة الكهربائية | 380V 50HZ |
| استهلاك الهواء | 20m³/h |
| الأبعاد الكلية | L4200mm×W1550mm×H1900mm |
| الوزن | 1600Kg |
قائمة الأجزاء الرئيسية
| البند | الاسم | الموديل والمواصفات | المنشأ | الكمية |
| 1. | نظام PLC | CPIE-N30DT-D | Japan Omron | 1 |
| 2. | نموذج تمديد PLC | CPIE-C1F11 | 1 | |
| 3. | شاشة لمس | NB7W-TWOOB | 1 | |
| 4. | عاكس (مبدل) | 3G3JZ-A4015 | 1 | |
| 5. | مستشعر كهروضوئي | SICK 121 | SICK | 4 |
| 6. | المحرك | CH-1500-10S 1.5KW | Taiwan CPG | 1 |
| 7. | صندوق غاطس | 0S83-4L-180 | Zhejiang | 1 |
| 8. | الزر | XB2 | France Schneider | 3 |
| 9. | توقف الطوارئ | ZB2 BC4D | 1 | |
| 10. | 5 مرحلات | Zhejiang | 1 | |
| 11. | 8 ترانزستور | 1 | ||
| 12. | صمام بملف لولبي | 4V210-08 | AirTAC | 2 |
| 13. | فلتر هواء \ منظم | BFR-2000 | 1 | |
| 14. | مفتاح تقاربي | TL-Q5MC1 | Japan Omron | 2 |
| 15. | قرص الشفط | VF-30 | Korea | 2 |
| 16. | مولد ضغط التفريغ (التخلخل) | ABM20-C | SMC | 1 |
| 17. | موصل AC | LC1E3210M5N | France Schneider | 1 |
| 18. | مصدرالطاقة بالتحويل | PMC-24V 050V | DELTA | 1 |
| 19. | قاطع هوائي | 3P32A 1P10A | France Schneider | Each1 |
| 20. | جهاز وضع الكود | B-ZSP3806E2C | Japan Omron | 1 |
| 21. | الغلاف | الفولاذ المقاوم للصدأ | Shanghai | 1 SET |

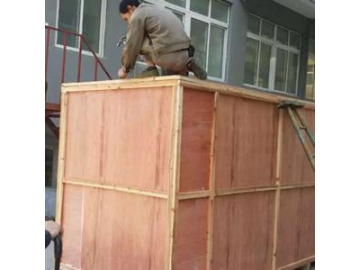

استخدام الحبال بكل أنواعها جيد، بينما السلاسل المعدنية والكوابل الفولاذية يجب عد استخدامها. كل الأجزاء البارزة للماكينة يجب ربطها بالحبل، وسطح الماكينة يجب حمايته بمادة مرنة مثل المطاط أو الأسفنج. اللوح الصلب يحتاج لإحكام كل الماكينة.
التركيب
- ماكينات تعبئة وتغليف بالعلب الكرتونية هي نوع من معدات التعبئة والتغليف. يمكنها تركيبها في داخل المباتي مع التهوئة الجيدة والإضاءة الكافية.
- مسافة الفراغ حوالي 1.5 متر مطولبة حول الماكينة لكي تعطي مساحة للتشغيل والصيانة.
- مطلوب مصدر الطاقة الكهربائية 380 فولت، 50 هيرتز، ثلاثي الطور.
- يجب تركيبها على أرضية مسطحة نسبياً. بعد التركيب، ميزان مستوى الماكينة يجب التأكد من عن طريق ميزان الماء. عندما لا تكون الماكينة موزونة، يجب ضبط القواعد الأربعة للماكينة للحفاظ على المستوى.
- كل جزء يجب التأكد من أنه لم يرتخي بعد التركيب. أي خطأ يجب أن يستبعد في أسرع وقت ممكن. للحماية من الصدأ، الماكينة يتم تشحيمها قبل الشحن. وبذلك التشحيم الزائد على سطح الماكينة يجب تنظيفه قبل تشغيل الماكينة. بعد ذلك، مطلوب تزييت الأجزاء المهمة.
الصيانة
- ضرورة المحافظ على الماكينة نظيفة، الأجزاء الدوارة يجب تنظيفها وتشحيمها باستمرار.
- الحدبة (أسطوانة نقل الحركة) وسلاسل النقل يجب تشحيمها في فترة من 15 إلى 40 ساعة. زيت المحرك ننصح بالعلامة 50
- (اللزوجة الحركية حوالي 7~53mm2/S50℃ ). أجزاء تعشيق التروس يجب تشحيمها كل ثلاث أشهر وننصع الشحم الألباني (ZG-1 or ZG-2).
- السير المسنن وحزام التدوير يجب ملامسته للشحم لغرض إطالة عمر التشغيل.
- للتأكد من التشغيل المنتظم والمستقر للماكينة، يجب إيقاف العمل مل ثلاث شهور والتأكد من الشد لسلسلة النقل وأجزاء النقل. عندما يكون من الضروري، يجب عليك ضبط وإحكام الأجزاء الرئيسية.
- أي عطل يحدث للماكينة يجب التعامل بحذر وعناية من قبل ميكانيكي مهني. لتفادي الضرر لأي جزء من الماكينة، التفكيك بنفسك غير ممكن.
