المحرك الحثي ثلاثي الطور لمروحة الدفع الجانبي (للإستخدمات البحرية)، سلسلة YCTJ-H

طلب عرض سعر

الموقع الإلكتروني: http://inductionmotor-ae.com/1-14-three-phase-marine-induction-motor/229631/index.html

سلسلة YCTJ-H المحرك الحثي ذو القفص السنجابي لمروحة الدفع الجانبي للإستخدمات البحرية

مقدمة
سلسلة YCTJ-H المحركات البحرية الحثية ثلاثية الطور لمروحة الدفع الجانبي محكم الغلق، المحرك الحثي مع مروحة التبريد الذي يعمل كنظام مصدر قدرة في كل أنواع السفن. محرك الدفع الجانبي وله تيار بدء تشغيل منخفض وعزم بدء تشغيل عالي.

التركيب
1. الحماية المقننة IP44 أو IP23
2. المواد: هيكل مصنوع من حديد الزهر HT200 مع ريش تبريد
3. عمود التمديد الإسطواني
4. صنودق النهايات يتوافق مع IEC IEC60034-8. الخلوص الكهربائي لا يقل عن 8 مم ومسافة الزحف لا تقل عن 12 مم.مربط توصيل كهربائي أخر في وظائف صندوق النهايات مثل التأريض.

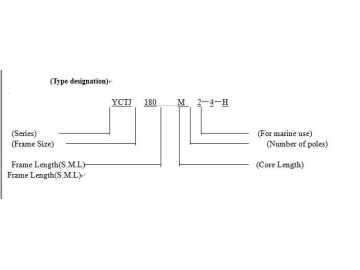

نوع التصميم

حالات التشغيل
درجة حرارة الهواء المحيط من 0℃ إلى 45 درجة مئوية
الارتفاع: 0m
الرطوبة النسبية: أقل من أو تساوي 95 %
الندى: موجود
الرذاذ الزيتي: موجود
الفطريات: موجودة
الصدمات: موجودة
الإهتزاز: موجود
الميول والتأرجح: ±22.5°
الجهد المقنن: 380 فولت أو 440 فولت
التردد المقنن: 50 هيرتز أو 60 هيرتز
التوصيل: △ (Y)
نوع الخدمة: مستمر (S1) أو نوع S2-30
العزل: B أو F
إرتفاع درجة حرارة الملفات: 75K أو 100K
درجة حرارة العمل المسموخ بها لكراسي التحميل: 90℃ (طريقة الترمومتر)
نوع بداية التشغيل: مباشر بالجهد الكامل لبداية التشغيل لكل الأحجام: تقليل جهد بداية التشغيل مسموح في حالة عدم وجود تحميل.

الإهتزاز والضوضاء
القيم الفعالة لسرعة الإهتزاز، تقاس في حالات عدم التحميل، ولا يجب أن تزيد على المعطاة في الجدول 2.

جدول 2

قياس الإطار	القيم الفعالة لسرعة الإهتزاز mm/s
160~225	2.8
250~355	3.5
400 and above	4.5

الجدول 3 يوضح لنا حالة الضوضاء عندما يعمل المحرك بدون حمل.

جدول 3

القدرة kW	سرعة التزامن r/min
	3600		3000	1500, 1800	1000, 1200	750, 900		600 、 720
	مستوى القدرة الصوتية dB （ A ）
4	-		-	-	-	69		-
5.5						69
7.5					75	72
11	87		87	82	75	72
15	87		87	82	78	75
18.5	87		87	82	78	75
22	92		92	82	78	78
30	95		95	84	81	78
37	95		95	84	81	78
45	97		97	84	84	78		87
55	97		97	86	84	81		87
75	99		99	92	90	87		87
90	99		99	92	90	87		92
110	104		104	98	92	87		92
132	105		104	101	92	99		92
160	105		104	101	102	99		97
200	105		104	101	102	99		97
250	113	111		108	105	101	99
315	113	111		108	108	105	101
355	115	113		111	111	105	101
400	115	113		111	111	108	-
450	116	113		111	111	-
500	118	116		115	-
560	118	116		115

البيانات الفنية
درجة الحماية لقياسات الهيكل ومصدر القدرة: جدول 4 يعرض بيانات IP23، والجدول 5 يعرض بيانات IP44.

جدول 4

قياس الإطار	عدد الأقطاب
	2	4	6	8	10
	القدرة kW
160M	15	11	7.5	5.5	-
160L 1	18.5	15	11	7.5
160L 2	22	18.5	-	-
180M	30	22	15	11
180L	37	30	18.5	15
200M	45	37	22	18.5
200L	55	45	30	22
225S	75	55	37	30
225M	90	75	45	37
250M	110	90	55	45
280S	-	110	75	55
280M	132	132	90	75
315S	160	160	110	90	55
315M	200	200	132	110	75
315L	250	250	160	132	90
355M	315	315	200	160	110
355L	355	355	250	200	132
400M 1	400	400	315	250	160
400M2	450	450	355	250	200
400L 1	500	500	400	315	250
400L 2	560	560	450	355	315

جدول 5

قياس الإطار	عدد الأقطاب
	2	4	6	8	10
	القدرة kW
160M 1	11	11	7.5	4	-
160M2	15	11	7.5	5.5
160L	18.5	15	11	7.5
180M	22	18.5	-	-
180L	-	22	15	11
200L 1	30	30	18.5	15
200L 2	37	30	22	15
225S	-	37	-	18.5
225M	45	45	30	22
250M	55	55	37	30
280S	75	75	45	37
280M	90	90	55	45
315S	110	110	75	55	45
315M	132	132	90	75	55
315L 1	160	160	110	90	75
315L 2	200	200	132	110	90
355M 1	250	250	160	132	110
355M2	250	250	200	160	132
355L	315	315	250	200	160
400M 1	355	355	280	220	200
400M2	400	400	315	250
400M3	450	450	-	-

الأبعاد التركيبية والكلية

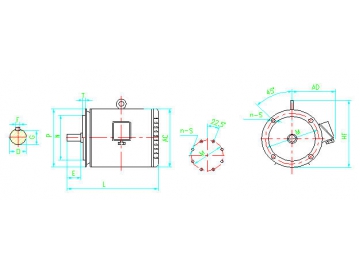

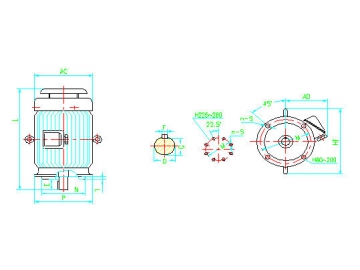

التركيب والأبعاد الكلية للمحرك مع ترتيبات تركيب مختلفة موضحة أسفل في الصورة 1 و 2 والجدول 6 و7.

الجدول 6 المحركات تتميز نهاية عمود الدوران مع فلنجة والهيكل بدون قاعدة التثبيت (IP23) الوحدة: مم

قياس الإطار	حجم الفلنجة	أبعاد التركيب والخلوص												الأبعاد الكلية
		D	E	F	G	M	N	P	R	S		T	عدد الحفر في الفلنجة	AC	AD	HF	L
160M	FF300	42	110	12	37	300	250	350	0	19	ф1.5 M	5.0	4	325	270	450	660
160L																	705
180M		48		14	42.5									360	290	490	730
180L																	765
200L	FF350	55		16	49	350	300	400						400	355	550	840
225S	FF400	55/60	110/140	18	49/53	400	350	450					8	450	370	610	890
225M																	865/915
250M	FF500	60/65	140		53/58	500	450	550						495	455	640	995
280S		65/75		18/20	58/67.5									550	470	720	1090
280M																	1140
315S	FF600	65/80	170	18/22	58/71	600	550	660		24	ф2.0 M	6.0		645	576	900	1390
315M																	1490
315L																	1490
355M	FF740	75/95		22/25	67.5/86	740	680	800						750	680	1035	1675
355L																	1675
400M	FF940	90/110	210	22/28	81/100	940	880	1000		28				980	820	1010	1720
ملاحظة: أ) R المسافة من سطح الأزواج للفلنجة إلى كتف العمود. ب) بسوط الكسور في الجدول تعطي بيانات المحرات ذات 2-قطب بينما المقامات تعطي البيانات للمحركات أكثر من 4 أقطاب.

جدول 7 المحركات تتميز بوجود فلنجة في نهاية عمود الدوران والهيكل بدون قاعدة تثبيت (IP44) الوحدة: مم

قياس الإطار	حجم الفلنجة	أبعاد التركيب والخلوص												الأبعاد الكلية
		D	E	F	G	M	N	P	R	S		T	عدد الحفر في الفلنجة	AC	AD	HF	L
160M	FF300	42	110	12	37	300	250	350	0	19	ф1.5 M	5.0	4	325	270	450	660
160L																	705
180M		48		14	42.5									360	290	490	730
180L																	765
200L	FF350	55		16	49	350	300	400						400	355	550	840
225S	FF400	55/60	110/140	18	49/53	400	350	450					8	450	370	610	890
225M																	865/915
250M	FF500	60/65	140		53/58	500	450	550						495	455	640	995
280S		65/75		18/20	58/67.5									550	470	720	1090
280M																	1140
315S	FF600	65/80	170	18/22	58/71	600	550	660		24	ф2.0 M	6.0		645	576	900	1390
315M																	1490
315L																	1490
355M	FF740	75/95		22/25	67.5/86	740	680	800						750	680	1035	1675
355L																	1675
400M	FF940	90/110	210	22/28	81/100	940	880	1000		28				980	820	1010	1720
ملاحظة: أ) R المسافة من سطح الأزواج للفلنجة إلى كتف العمود. ب) بسوط الكسور في الجدول تعطي بيانات المحرات ذات 2-قطب بينما المقامات تعطي البيانات للمحركات أكثر من 4 أقطاب.
