حامل رولات الورق الخام Mill Roll Stand

طلب عرض سعر

الموقع الإلكتروني: https://jgcartonmachine.asia/1-1-mill-roll-stand.html

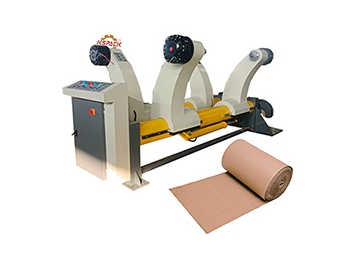

حامل رولات الورق الخام بدون محور هيدروليكي، طراز ZJ-Y

المواصفات الفنية:

• نوع التحكم: هيدروليكي كامل
• العرض التشغيلي (عرض الورق القابل للمعالجة): الحد الأقصى 1600 مم، الحد الأدنى 800 مم
• قطر لفة الورق: الحد الأقصى Ø 1500 مم، الحد الأدنى Ø 350 مم
• أقصى حمل للجانب الواحد: 3000 كجم
• قطر العمود الرئيسي لحامل البكرات: Ø 215 مم
• ضغط التشغيل الهوائي: 0.6إلى0.9 ميجا باسكال
• القدرة الإجمالية: 4.0 كيلو واط
• جهد التشغيل: 380 فولت، 50 هرتز
• أبعاد الماكينة الكاملة: 3650 × 1600 × 1680 مم (الطول × العرض × الارتفاع عند التحرك والاهتزاز)

الأجزاء الهيدروليكية:

• ضغط العمل: 12إلى16 ميجا باسكال
• منطقة العمل الهيدروليكية (التأرجح): Ø 100 مم × 460 مم
• قطر الأسطوانة الهيدروليكية (المشبك): Ø 63 مم × 720 مم
• قدرة محطة الهيدروليك: 4.0 كيلو واط، عمل مستمر
• جهد محطة الهيدروليك: 220 فولت، 50 هرتز

خصائص الهيكل:

• تصميم متماثل يسمح بالتحميل دون توقف الماكينة
• تحكم هيدروليكي: رفع وخفض، فتح وإغلاق، وتعديلات جانبية للأذرع يتم تشغيلها بواسطة النظام الهيدروليكي
• تحكم هوائي لضبط توتر (شد) الورق
• تصميم مركزي مخروطي الشكل

الأجزاء والمكونات الرئيسية، المواد الخام ومصدرها:

• العمود الرئيسي لحامل البكرات: أنابيب فولاذية سميكة غير ملحومة، مطابقة للمواصفات القياسية، المصدر: تشنغدو، الصين
• الألواح الجانبية للحامل (كلا الجانبين): فولاذ 20#، المصدر: خبي، الصين
• أذرع المشبك: مصبوبة من HT250، المصدر: خبي، الصين
• العارضة الرئيسية / قناة الربط من الصلب: عرض 280 مم، المصدر: Angang، الصين
• المحامل: من ماركات Ha, Wa, Luo
• النظام الكهربائي: Chint، الصين
• الأجزاء الهوائية: Airtac و Zaozhuang، المصدر: تايوان وشاندونغ، الصين
• الأجزاء الهيدروليكية: مجموعة Beiye (Huade)، المصدر: تايوان وشاندونغ، الصين

حامل رولات الورق الخام كهربائي

الخصائص

• هيكل الحامل متماثل، يسمح بتحميل بكرات ورق مزدوجة في نفس الوقت.
• تغيير بكرات الورق بدون توقف الماكينة.
• العرض التشغيلي (عرض الورق القابل للمعالجة): 1400، 1600، 1800، 2000 مم
• أقصى قطر للورق الخام: Ø1600 مم
• أدنى قياس للورق الخام: Ø400 مم × 900 مم
• أقصى تحميل لكل ذراع منفرد: 1500 كجم
• طول المسار الفولاذية: 4500 مم
• نظام الفرامل: قرصية، مع إمكانية الاختيار بين النموذج اليدوي أو الكهربائي
• رأس المشبك: مصنوع من الحديد المصبوب، مع خيار الطراز المزدوج الموسع
• العناصر الكهربائية: تحكم مركزي لتحسين الكفاءة التشغيلية

المواصفات التكنولوجية:

• نموذج تشغيل حامل بكرات الورق: تشغيل ميكانيكي وكهربائي
• مدى طول بكرات الورق: الحد الأقصى: 1600 مم، الحد الأدنى: 900 مم
• مدى قطر بكرات الورق: الحد الأقصى: 1400 مم، الحد الأدنى: 400 مم
• أقصى تحميل لكل جانب: 1500 كجم
• قدرة المحركات: جميعها من نوع Planet Cycloid Motor
• محرك المشبك: 0.75 كيلو واط × 4 وحدات، 380 فولت، 50 هرتز
• محرك الرفع والخفض: 2.2 كيلو
واط × 1 وحدة، 380 فولت، 50 هرتز

عربة رفع البكرات وسكة (مسار) النقل:

• دحرجة مستقرة بفضل عجلة توجيه مثبتة على العربة
• كل حامل بكرات مزود بسكّتين لنقل الورق، مما يتيح تحميل البكرات على كلا الجانبين في نفس الوقت

حامل العمود بمحرك كهربائي

• يسمح بتحميل الورق بسهولة وتوفير صرف سريع للبكرات، مناسب للمصانع الصغيرة والمتوسطة.
• العرض التشغيلي: 1600 مم
• القدرة الكهربائية: 2.2 كيلو واط
• أبعاد الماكينة: 1800 × 1700 × 1400 مم (الطول × العرض × الارتفاع)
