مركز تشغيلCNC متطور ذو خمسة محاور وأربعة رؤوس (معالجة قطع خشبية متعددة بأشكال هندسية معقدة، مثل صناعة الأثاث الراقي والديكورات الفنية وغيرها) 4-Head 5 Axis CNC Machining Center
\\ماكينات ومعدات ورش النجارة
مركز تشغيل CNC بخمسة محاور مزود بأربعة رؤوس قطع يمكنها تنفيذ التشغيل المتزامن لعدة قطع خشبية معقدة في وقت واحد
- أقصى طول لقطع التشغيل 1200 مم
- المسافة بين مسامير الإخراج (الطرد)350 مم
- أبعاد الماكينة5500 × 4000 × 3000 مم
- وزن الماكينة7 طن تقريباً

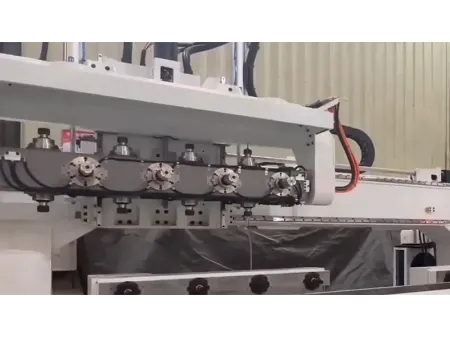

تتميز هذه الماكينة بكفاءة عالية وإنتاجية مضاعفة لتطبيقات ورش ومعامل النجارة الاحترافية، حيث تم تصميمها خصيصاً للإنتاج المتعدد والفعال في أعمال النجارة الدقيقة. كما تأتي مزوّدة بطاولتين عمل ومجهزة بأربعة رؤوس تشغيل مستقلة، لكل منها نظام تثبيت أدوات من نوع ER32 وآلية دوّارة لتبديل الأدوات، ما يوفّر مرونة عالية وسرعة في الأداء. ولذلك، كما تتميز بأربع مجموعات أدوات مستقلة، كل منها قادرة على الدوران بزاوية 360 درجة، مما يسمح بتنفيذ أربع عمليات مختلفة في دورة واحدة وعلى قطع خشبية متعدّدة في آنٍ واحد. وبفضل قدرتها على التشغيل المتوازي لقطع خشبية معقّدة وعالية الدقة، فإنها تُعد مثالية للمصنّعين الذين يسعون إلى رفع الطاقة الإنتاجية مع الحفاظ على أعلى مستويات الجودة والثبات.
لمكوّنات الخشب الصلب التي تتطلّب عمليات خراطة وتفريز في آنٍ واحد، مثل أعمدة الأثاث، وأجزاء السلالم، وأرجل الكراسي والطاولات والأرائك. وبفضل قدرتها على تنفيذ عدة عمليات متزامنة عبر رؤوس تشغيل متعددة في دورة واحدة، فهي تمثل الحل عالي الكفاءة للمصنّعين الذين يعملون على إنتاج قطع خشبية متماثلة أو متكررة بكميات كبيرة، مع الحفاظ على جودة ثابتة وأداء موثوق.
| عدد طاولات العمل | عدد 1 (طاولة عمل واحدة) | عدد 2 (طاولتان) |
| أقصى طول للتشغيل (لمعالجة قطعة العمل) | 1200 مم | |
| المسافة بين مسامير الإخراج (الطرد) | 350 مم | |
| مسافة الحركة | المحور X: 590 مم | المحور X: 1900 مم |
| المحور Y: 1600 مم | المحور Y1: 1760 مم | |
| المحور Z: 500 مم | المحور Y2: 1760 مم | |
| المحور Z: 500 مم | ||
| المحور A: 0 إلى 360 درجة | ||
| المحور C (محور الخراطة/التفريز): دوران مستمر | ||
| نظام التحكم الرقمي | ماركة (تايوانية) | |
| عمود دوران مزود بمحرك | 7.5 كيلو وات × 8 (عمود دوران برأس مزدوج عالي السرعة) نظام تثبيت الأدوات: من نوع ER32 | |
| المحاور A/B | مخفّض المحور B: مخفض التروس اللولبية فائق الدقة مخفّض المحور A: مخفّض RV فائق الدقة | |
| نظام التحكم سيرفو | نظام الترميز المطلق عالي الدقة | |
| محول التردد عالي الكفاءة | 11 كيلو وات × 2 | |
| دليل توجيه خطي | دليل (سكة/ قضيب) توجيه خطي عالي الدقة (ماركة تايوانية) | |
| نظام النقل (آلية النقل الحركي) | برغي كروي عالي الدقة لمحور X (صنع تايواني) نظام ترس مسنن وحامل عالي الدقة لمحور Y برغي كروي عالي الدقة لمحور Z (صنع تايواني) | برغي كروي عالي الدقة لمحور X (صنع تايواني) نظام ترس مسنن وحامل عالي الدقة لمحور Y1/Y2 برغي كروي عالي الدقة لمحور Z (صنع تايواني) |
| المكونات الهوائية | ماركة AirTAC (تايوانية) | |
| الكابل وسلسلة السحب (لتنظيم وحماية الأسلاك خلال حركة المحاور) | كابلات وسلسلة سحب تتحمّل الأحمال الثقيلة بسرعات عالية | |
| المفاتيح/ الريليهات | من شنايدر (Schneider) الفرنسية | |
| أبعاد الماكينة (الطول × العرض × الارتفاع) | 5500 × 4000 × 3000 مم | 6000 × 4000 × 3000 مم |
| وزن الماكينة | 7 طن | 8 طن |
- متوافق بالكامل مع برمجة NC، حيث يضمن نظام البرمجة CNC تتبّع مسار القطع بدقّة وفق المسار المبرمج للأداة، مما ينتج عنه نعومة موحدة لسطح القطعة وخطوط قطع دقيقة في جميع المكونات.
- تتميز بأن محور C مدمج مما يوفّر دوراناً مستمراً للقطعة وتحكماً زاوياً دقيقاً، وهو عنصر أساسي في معالجة القطع الأسطوانية والمعقّدة الأشكال.
- نظام التحكم خماسي المحاور يتيح تنفيذ عمليات الخراطة، والتفريز، والنقش الدائري، والنقش السطحي، والتفريغ، والحفر، ضمن إعداد واحد، لتصنيع القطع الخشبية المعقّدة أو غير المنتظمة.
- تصميم أدوات محسّن يُقلّل من زمن تبديل الأدوات، ويدعم الانتقال السلس بين العمليات المختلفة بعد تثبيت واحد للقطعة.
- تتميز بتشغيل متزامن للرؤوس الأربعة، مما يتيح معالجة مكونات متعددة بدقة عالية وثبات وسرعة إنتاج استثنائية – مما يجعلها مثالية للإنتاج بكميات كبيرة دون المساس بالجودة.
