AS6013-6/8
- طول ذراع الرافعة: 60 متر
- الحد الأقصى لقدرة الرفع (الحمولة): 6/8 طن
- حمولة طرف الذراع: 1.3 طن
صُممت هذه الرافعة البرجية على شكل ”رأس مسطح“، وهي نوع من رافعات البناء ذات ذراع أفقي في الأعلى بدون قمة أو بدون سقف، حيث تُعتبر مناسبة لمجموعة واسعة من الاستخدامات، وتتميز بهيكل مدمج وتركيب بسيط وتحتاج إلى صيانة منخفضة التكلفة. كما تُستخدم هذه الرافعة في الغالب في مهام الرفع في مواقع بناء وتشييد المباني والجسور والأرصفة.
كما تجدر الإشارة إلى أننا عند تصنيعها نتبع إجراءات اختبار صارمة ومشددة للجودة والدقة والسلامة بأعلى المعايير، وذلك باستخدام أحدث معدات وتكنولوجيا الاختبار، كما أننا نفتخر بأحدث تكنولوجيا تصنيع الماكينات المتطورة وأحدث معدات التصنيع والمعالجة والختم واللحام والمعالجة الحرارية ومعدات التجميع وغيرها. ولذا، فإن لنا الفخر أن معداتنا من الرافعات البرجية التي قد صدرناها للعملاء في مختلف أنحاء العالم مازالت تعمل في مختلف المشاريع بأفضل أداء وكفاءة وبمعايير الأمان والسلامة ولم تتعرض أبدًا لأي حوادث مثل الانهيارات أو غيره.
- التركيب
- المكونات
- الميزات
- الأسئلة الشائعة
المواصفات
| الموديل | الارتفاع الحر (بالمتر) | ارتفاع المرساة (بالمتر) | الحد الأقصى لقدرة الرفع (بالطن) | الحد الأقصى لعزم الرفع (كيلو نيوتن.م) | سعة الحمولة لطرف الذراع (بالطن) | طول ذراع الرافعة (بالمتر) | قياس قسم الساري في الرافعة البرجية (بالمتر) |
| 44 | 220 | 6/8 | 1248 | 1.3 | 60 | 1.8×1.8×2.8 | |
| 44 | 220 | 6/8 | 1248 | 1.3 | 60 | 1.78×1.78×2.8 | |
| 41 | 220 | 6/8 | 1248 | 1.3 | 60 | 1.6×1.6×2.8 |
| وحدة القياس | قدرة الرفع القصوى هي 6 طن | قدرة الرفع القصوى هي 8 طن | ||
| وحدة الرفع/ ترس الرفع (جهاز الرفع) | السرعة | م/ دقيقة | 0～80(a=2) | 0～80(a=2) |
| القدرة | كيلو وات | 24 | 30 | |
| وحدة التحريك بالترولي (جهاز تشغيل المرفاع النقال) | السرعة | م/ دقيقة | 0～55 | 0～55 |
| القدرة | كيلو وات | 4 | 4 | |
| تروس الالتفاف والدوران | السرعة | دورة/ دقيقة | 0～0.6 | 0～0.6 |
| القدرة | كيلو وات | 4.0×2 | 4.0×2 | |
| الطاقة الكلية | كيلو وات | 36 | 42 | |
| مزود الطاقة | 380V(±10%)/50HZ | |||
- 1مقصورة الرافعة (كابينة التحكم والقيادة)
- 2منصة العمل وحواجز الحماية (قضبان الحماية)
- 3قسم البرج (قياسي)
- 4مجموعة الالتفاف والدوران
- 5عربة تروللي للرافعة برجية
- 6وحدة كتلة خطاف الرافعة
- 7مجموعة ترس الرافعة/ مجموعة وحدة الرفع
-

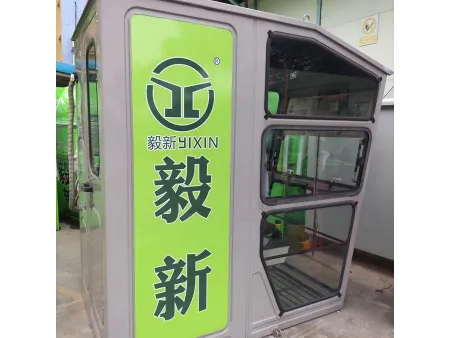

1مقصورة الرافعة (كابينة التحكم والقيادة)
صممت الشركة الكابينة (المقصورة) بهيكل مدمج مع وضع راحة مشغل الرافعة في الاعتبار، ولذا يمكن للمشغل الاستمتاع بمنظر بانورامي واسع مع نوافذ زجاجية كبيرة وأجزاء سهلة الاستخدام بما في ذلك مطفأة حريق، ومكيف هواء، ومساحات وخطافات تعليق للمعطف وغيرها.
-

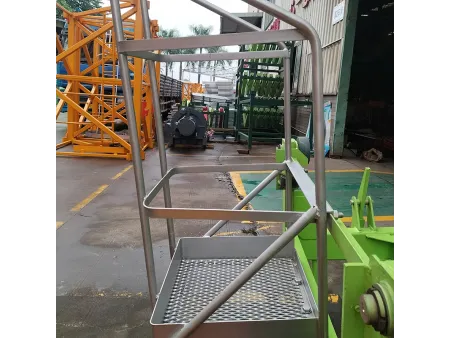

2منصة العمل وحواجز الحماية (قضبان الحماية)
تتميز قضبان الحماية بأنها مجلفنة بالغمس الساخن وهي مثالية لأي بيئة، حيث تحقق مقاومة استثنائية للتآكل ولها قدرة على مقاومة العوامل الجوية أو عوامل الطقس.
-
3قسم البرج (قياسي)
مصممة بهيكل فولاذي عالي القوة لقدرة كبيرة على تحمل الأحمال، ومقاومة الرياح، ومقاومة التآكل، مما يضمن عمل الرافعة بشكل ممتاز في جميع الظروف.
-
4مجموعة الالتفاف والدوران
تحقق ثباتًا متميزًا، وتحتاج إلى صيانة منخفضة التكلفة، كما تتميز بالنقل السريع والتركيب السريع لتلبية متطلبات التشغيل الصارمة.
-
5عربة تروللي للرافعة برجية
يؤدي استخدام العربة التي تتحرك على طول مسار ذراع الرافعة إلى زيادة نطاق التشغيل إلى أقصى حد بما يحقق الكفاءة والمرونة في الرفع.
-
6وحدة كتلة خطاف الرافعة
صُنعت من الفولاذ عالي القوة، حيث تتميز بقدرة تحميل متميزة ومقاومة للتآكل، كما تخدم لعمر طويل، مما يحقق الكفاءة والثقة في كل عملية رفع.
-
7مجموعة ترس الرافعة/ مجموعة وحدة الرفع
يساعد استخدام مجموعة تروس الرافعة، والتي تتميز بواير سحب عالي التحمل، بما يحقق الرفع الفعال ويحقق ثباتًا وتحكمًا أفضل أثناء العمليات.
-
- تتميز بمحدد الحمولة ومحدد عزم الرفع هما جهازان لمنع الحمل الزائد، حيث يساعدان على منع الحمل الزائد للرافعة البرجية ومنع عزم الدوران الزائد.
- تساعد محددات السعة المزدوجة (الشوط) ومحددات ارتفاع الرفع الثلاثية على مراقبة ارتفاع الرفع والتحكم فيه، وبالتالي تجنب اصطدام الرافعة.
- تتميز بنظام بأمان لمحول التردد في نظام التحكم الكهربائي وذلك للكشف المتطور المضاد للسقوط، والذي يضمن سلاسة الرفع والتوقف لمضاعفة الكفاءة والسلامة.
- تساعد المنصات الكبيرة والسلالم المائلة في الرافعة البرجية على منع السقوط.
- تتميز بالاستقرار أثناء العمليات. يتم الرفع دون دوران، مما يضمن التوازن بدون الميل، كما تسمح بإمكانية التركيب والفك دون السقوط، ويمنع الدوران غير المقصود.
السلامة والموثوقية
-
- تخضع المكونات لعملية طلاء بمعايير عالمية، مما يضمن هيكلًا خاليًا من الصدأ لمدة خمس سنوات.
- تخضع المكونات مثل المنصات والسلالم والسور للجلفنة بالغمس الساخن وذلك لضمان الوقاية من الصدأ والتآكل مدى الحياة بالإضافة إلى ميزات مقاومة الانزلاق.
- تخضع المكونات لتقنية اللحام الموضعي للسيارات وتقنية الرحلان الكهربائي، حيث يتم إنشاء كابينة مشغل الرافعة في عملية ختم واحدة، مما يضمن عدم الصدأ لمدة عقد من الزمان.
الطلاء الخارجي للمكونات بمعايير عالمية
-
- تساعد تقنية الدوران بتحويل التردد على تشغيل وإيقاف التشغيل بدون اهتزازات وبدون تأرجح أثناء التوقف، مما ينتج عنه استجابة فورية.
- التموضع البطيء على مستوى المليمتر والسرعة البطيئة التي لا تقل عن 5 مم/ثانية، مما يسمح بالتحكم الدقيق، وبذلك تكون تحقق الدقة العالية. كما يتفاعل النظام على الفور ويمكن للمشغل استخدام التحكم في الحركة على المقبض.
- مع الاكتشاف المتطور لنظام التحكم الكهربائي، تتغير سرعة الرفع بشكل قابل للتكيف: الأحمال الأثقل ترفع بشكل أبطأ، والأحمال الأخف ترفع بشكل أسرع.
- أثناء دوران الرافعة، يمنع النظام الذراع وسلك الرفع من التأرجح من جانب إلى آخر. كما يمنع الذراع وسلك الرفع من التأرجح للأمام والخلف أثناء عمليات الرفع. وفي حالة الحاجة إلى التوقف السريع أثناء الدوران، يمكن للمشغل إيقاف دوران الرافعة بسرعة عن طريق تشغيل المقبض العكسي.
التشغيل بكفاءة وموثوقية فائقة
-
- يعمل التجميع المتكامل في المصنع على تبسيط الخدمات اللوجستية عن طريق خطط التحميل والتفريغ الاحترافية، وبالتالي تقليل وحدات التعبئة والتغليف ومركبات النقل.
- يساعد استخدام زيت التشحيم الذي لا يحتاج إلى صيانة في آلية الرفع على تقليل الصيانة وعبء العمل.
- زيادة الكفاءة وتوفير الوقت من خلال محددات التحميل الإلكترونية التي تمت معايرتها مسبقًا والجاهزة للاستخدام دون معايرة ميدانية في الموقع.
- استمتع بقدرة كبيرة على التكيف مع الأوزان المعاكسة، حيث تحتوي الموديلات في سلسلتها مثل 6013، 6513، 6515 على أوزان معايرة قابلة للتبديل داخل سلسلتها. وينطبق الأمر نفسه على 7521 و7527.
سهولة الاستخدام
موديلات أخرى لهذه الرافعات
يمكنكم في شركتنا AISUN الحصول على
- خدمة العملاء المخصصة على مدار 24 ساعة
- دليل التركيب والتدريب
- تشخيص الأعطال
- الاتصال بالشركاء المحليين
- الدعم الشامل وتتبع وتحقيق الاحتياجات.
تواصل معنا لأفضل الحلول المثالية لمشاريعكم.
